齿轮齿条式直线执行传动结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289619
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计
  • 齿轮齿条式直线执行传动结构设计

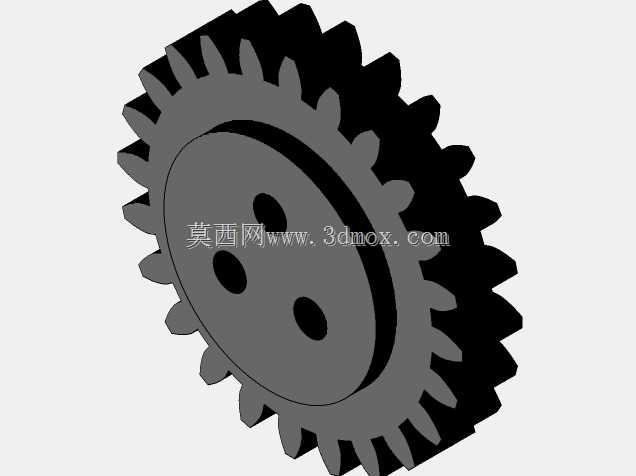

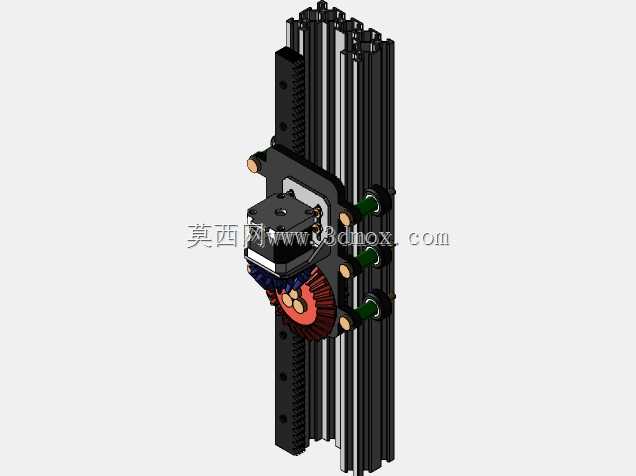

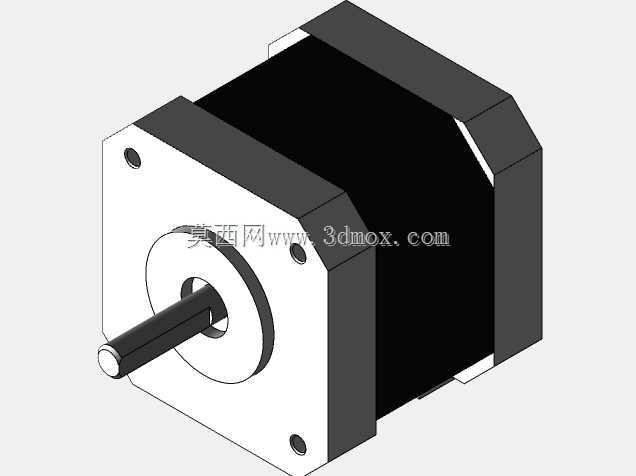

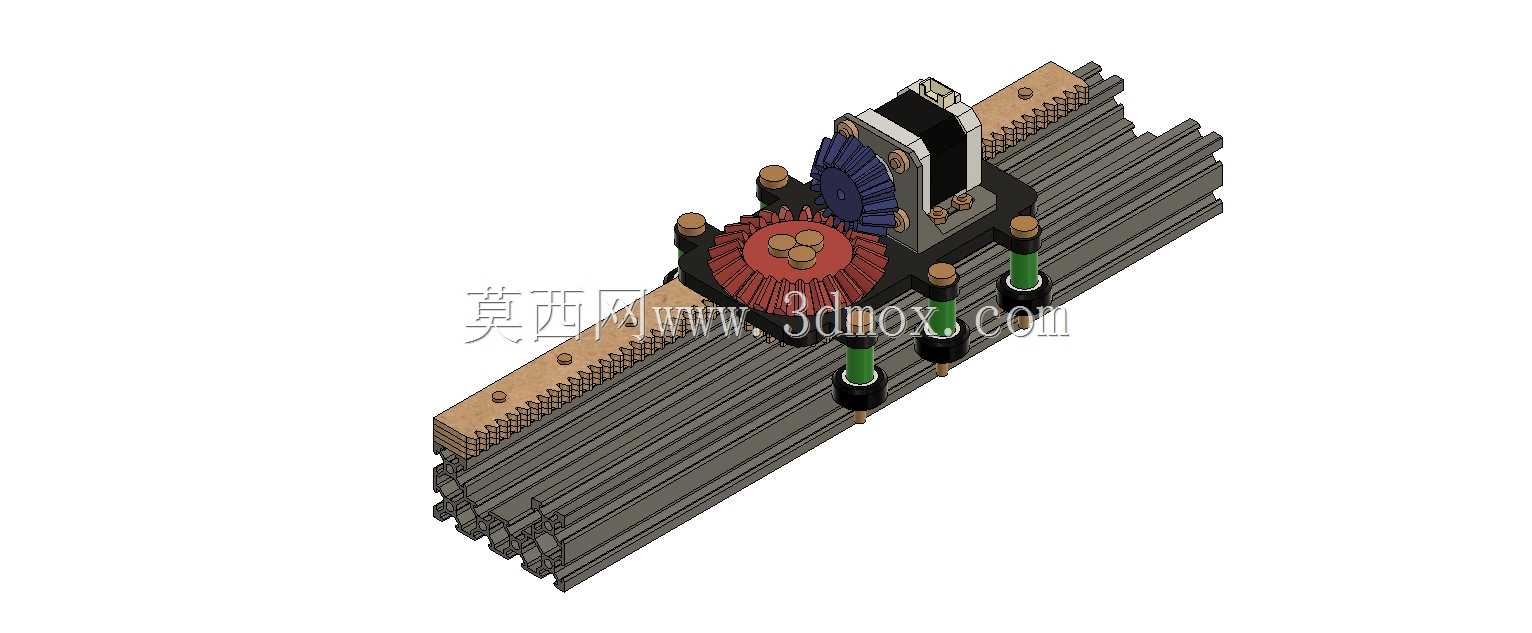

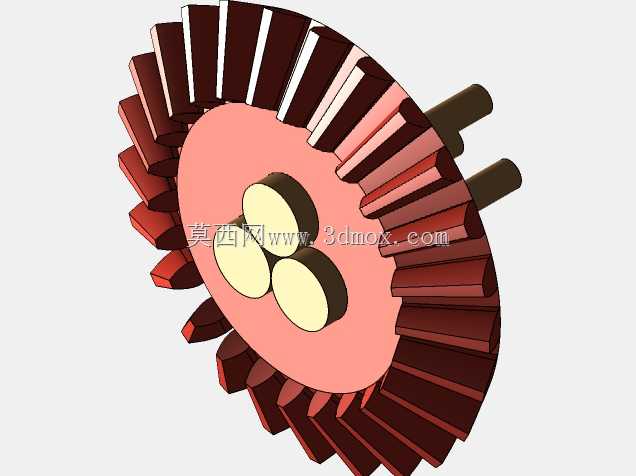

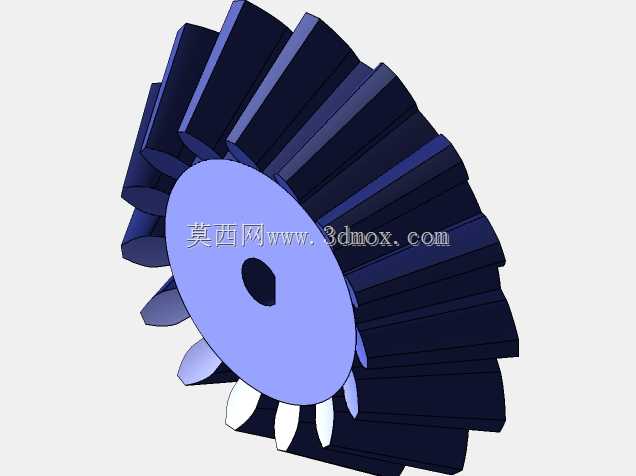

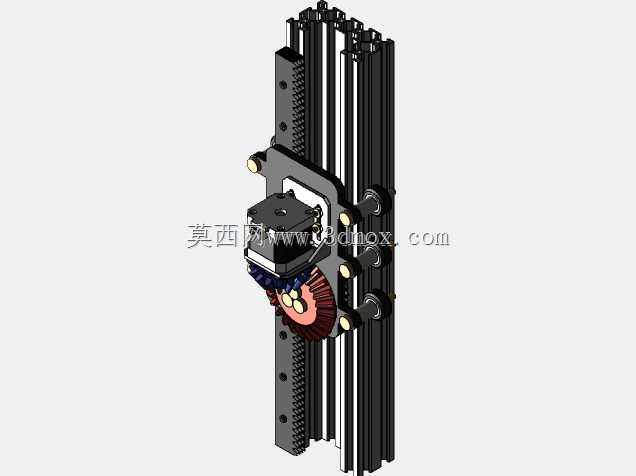

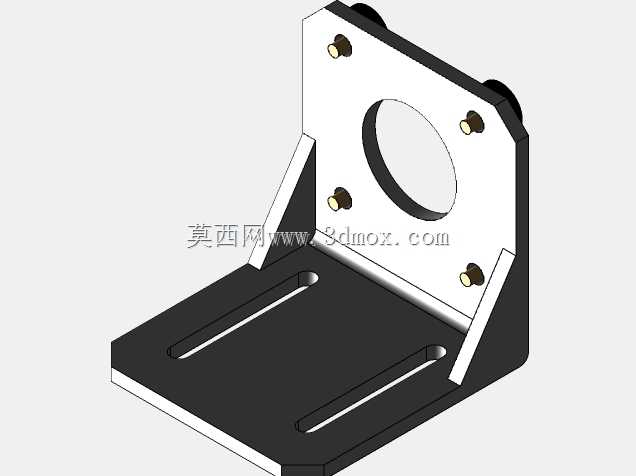

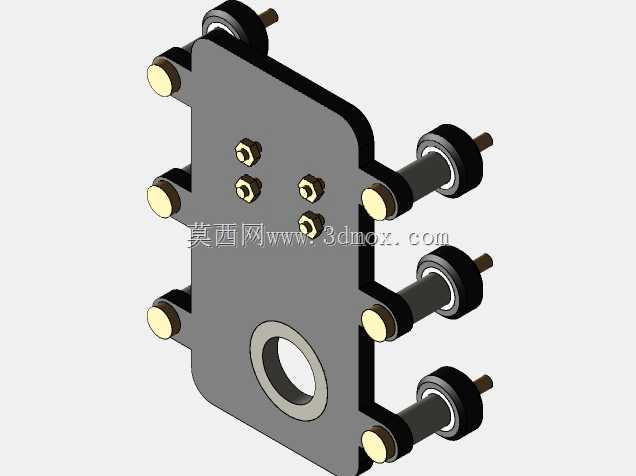

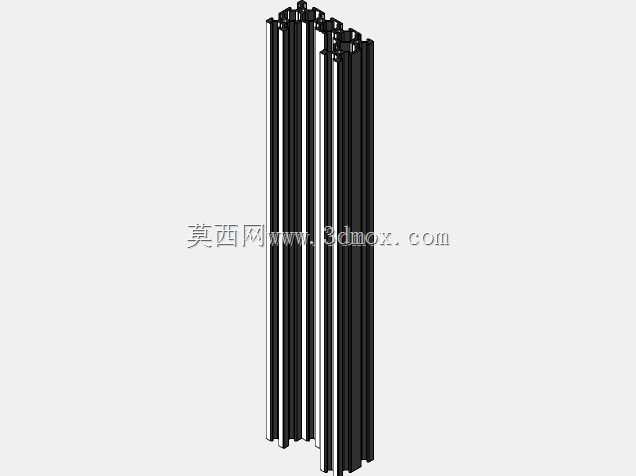

这套齿轮齿条直线执行结构,核心依托锥齿轮换向配合长行程齿条实现直线动力输出,在小型自动化送料、教学实验台搭建、轻型工位位移调节场景中都能适配。从结构布局来看,动力输入端预留了步进电机安装位,通过一对锥齿轮完成动力传输方向的90度转换,将电机的旋转运动传递到与齿条啮合的圆柱齿轮轴上,齿轮转动时即可带动搭载执行端的滑台沿齿条长度方向做线性往复运动。滑台部分采用多组导向柱配合直线轴承做滑动支撑,导向柱两端通过带缓冲垫的安装座固定在齿条基座两侧,能在滑台全行程移动过程中抵消侧向倾覆力矩,避免齿轮齿条啮合时出现偏载卡滞的问题。设计时特意将齿轮传动组件集中布置在滑台中部,让驱动力作用点与滑台重心尽量重合,降低高速往复运动时的振动幅度,同时锥齿轮啮合位置预留了调整间隙,可以通过安装座的微调螺钉改变啮合侧隙,适配不同负载下的传动精度需求。齿条采用标准模数直齿设计,基座集成了齿条安装槽,不需要额外加工定位面就能完成齿条的装配固定,滑台侧面预留了工装安装孔位,可以根据实际使用场景加装夹爪、推块、检测支架等末端执行件。安装边界方面,整体结构沿齿条长度方向的尺寸可根据行程需求灵活调整,图中展示的标准款行程覆盖常规小型工位的位移需求,宽度方向尺寸控制在紧凑范围内,不会占用过多设备安装空间,高度方向从基座底面到锥齿轮组件顶端的尺寸经过优化,能适配多数桌面级实验设备、小型自动化专机的内部安装空间。传动过程中,齿轮与齿条的啮合宽度经过计算,在承受轻型轴向负载时不会出现断齿风险,导向柱上的缓冲胶圈能在滑台移动到行程两端时吸收冲击动能,避免硬碰撞损坏传动零件。这套结构没有采用复杂的导轨丝杠组件,整体零件加工难度低,装配流程简单,对于需要低成本实现直线往复动作的教学演示场景、小负载自动化改造场景十分适用,建模时所有配合面都按照实际装配公差设置,齿轮啮合参数符合机械设计标准,能直接导出工程图用于零件加工,也可以作为基础传动单元集成到更复杂的自动化设备中,在需要长行程、低负载直线动作的工位上,相比丝杠传动具备更长的使用寿命和更低的维护成本,日常使用只需要定期在齿轮齿条啮合面涂抹润滑脂即可保证运行顺畅。
