多向全向移动麦克纳姆胎膜轮结构

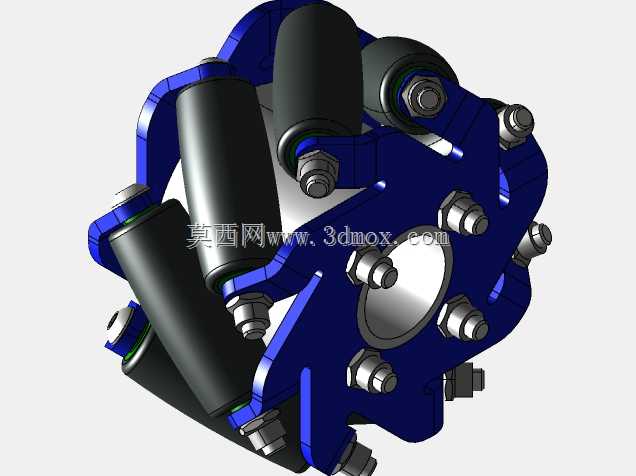

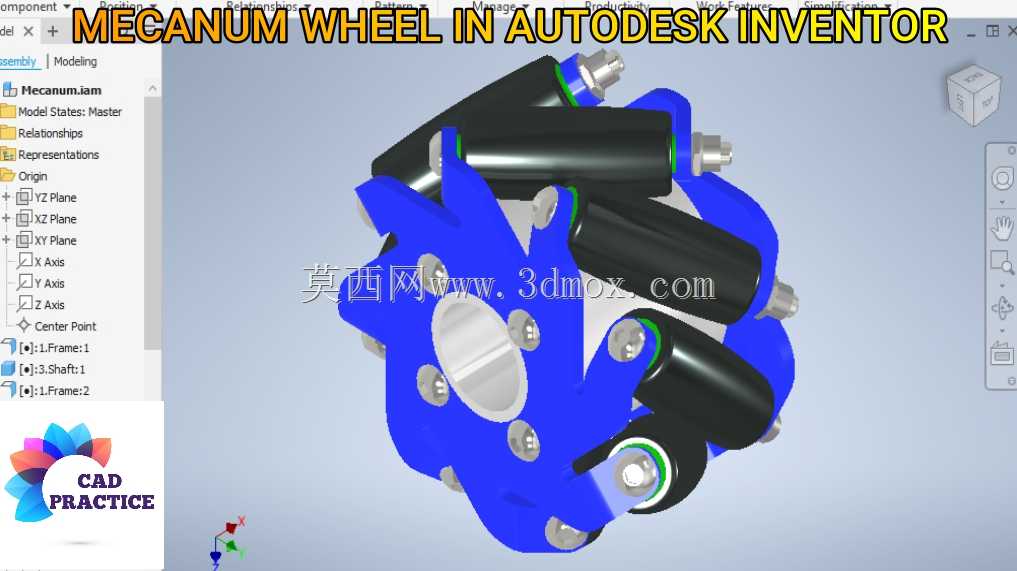

这款轮体结构核心服务于需要平面内全向移动的作业场景，在仓储AGV、柔性生产线转运机器人、窄空间作业巡检设备上应用广泛，区别于传统差速轮仅能实现前后转向的移动逻辑，该轮组可在不改变轮体自身朝向的前提下，完成横向平移、斜向移动、原地零半径回转等动作，适配空间局促、路径规划复杂的作业环境。从功能实现逻辑来看，轮组周向均匀分布的包覆式辊子是核心执行部件，每个辊子的轴线与轮体主轴线呈固定夹角布置，当轮体绕主轴线旋转时，辊子会绕自身轴线被动转动，将主驱动的旋转力矩分解为沿轮体周向与辊子轴向的两个分力，通过不同轮组的转速差与转向匹配，即可合成任意方向的整体移动合力，无需额外设置转向驱动机构，大幅简化移动底盘的结构复杂度。设计过程中首先要匹配底盘的额定负载要求，辊子的排布数量、单根辊子的承载能力需要经过受力校核，确保轮组在额定负载下辊子不会出现压溃、变形卡滞的问题，同时辊子外覆的耐磨层需要兼顾摩擦系数与耐磨性能，既要保证足够的抓地力避免动力输出打滑，也要控制长期运行的磨损量，延长轮组的维护周期。安装边界上，轮体中心的安装孔需要匹配驱动输出轴的轴径与键槽规格，轮组的整体外径决定了底盘的最小离地间隙，周向辊子的外轮廓包络圆尺寸需要预留足够的安装空间，避免轮组转动时与底盘支架、周边防护结构发生运动干涉；轮架部分采用分体式装配结构，每根辊子通过销轴与轴承固定在蓝色主支架上，紧固件采用标准六角螺栓，便于后期辊子磨损后的单独更换，无需整体更换轮组，降低运维成本。实际选型应用时，需要根据底盘的总重量、单轮承载占比、预期移动速度匹配对应规格的轮组，同时要保证同一底盘上的多个轮组安装高度一致，避免出现个别辊子悬空受力不均导致的移动抖动、轨迹偏移问题，辊子的安装角度公差需要严格控制，角度偏差过大会直接导致分力合成误差，影响全向移动的精度。
