螺纹圆柱型电容式接近感应元件

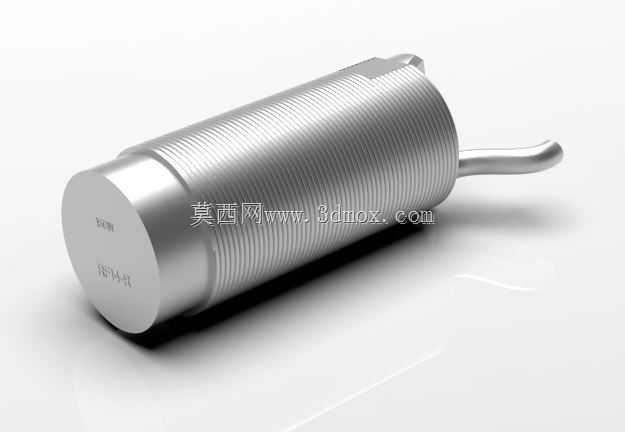

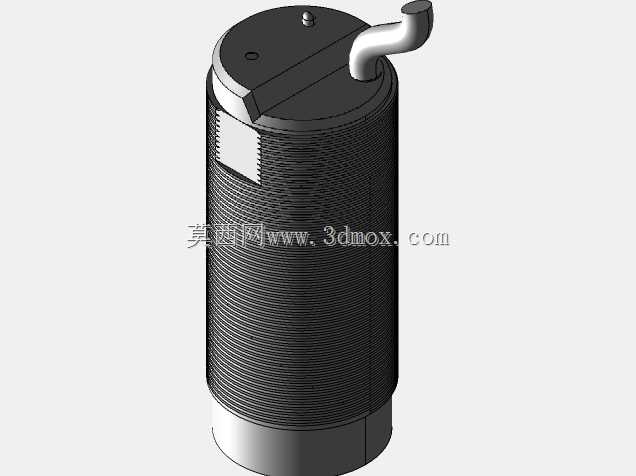

在自动化产线的物料到位检测、工位限位判断、非金属材质识别场景里，这类螺纹圆柱外形的电容式接近元件是应用频次极高的检测部件。和常见的电感式接近元件只对金属材质产生响应不同，电容式的检测原理是通过感应面与被测物体之间的介电常数变化触发信号，不管是金属工件、塑料壳体、玻璃容器，甚至是粉状、液态的物料，都能在有效检测距离内稳定触发输出，这也是它在包装、食品加工、物料输送工位被大量选用的核心原因。从结构设计来看，整体采用全金属螺纹圆柱外壳，外壳表面的连续外螺纹是为了适配标准安装螺母，在设备的安装面板、支架通孔上可以灵活调整探出长度，配合上下两个锁紧螺母就能快速固定检测位置，不需要额外设计定制安装座，能大幅缩减现场安装调试的工时。尾部引出的出线结构做了密封过渡处理，能适配常规工业现场的切削液飞溅、粉尘附着的使用环境，避免内部感应电路受外界污染物侵入失效。感应端面设计为平整圆形结构，安装时不需要额外预留侧向的避让空间，只要保证端面正前方的检测范围内没有固定遮挡物即可，安装边界的容错率比侧感应类元件高很多。建模过程中需要重点关注几个核心尺寸的还原：一是外壳螺纹的公称直径与螺距，要匹配工业常用的安装规格，保证和标准锁紧螺母、安装开孔的适配性；二是整体圆柱段的长度，要覆盖常规安装面板厚度加上螺母锁紧的余量，避免出现安装后长度不足无法固定的问题；三是尾部出线的护套直径与出线方向，要给现场布线预留足够的弯曲半径空间，避免走线时线缆过度弯折断裂。这类元件在实际选型搭配时，通常会根据检测距离要求选择对应规格，短距离检测款适合做精准的工位到位触发，长距离款适合做料仓料位的上下限检测，全金属外壳的设计也能在有轻微磕碰的装配场景下保护内部电路，不会像塑料外壳款那样受外力冲击出现壳体开裂的问题。日常设备维护时，只需要定期擦拭感应端面上附着的粉尘、料屑，就能避免因为介电常数干扰出现的误触发问题，整体的可靠性在常规工业环境下表现十分稳定。
