夏普红外测距传感器结构三维数模

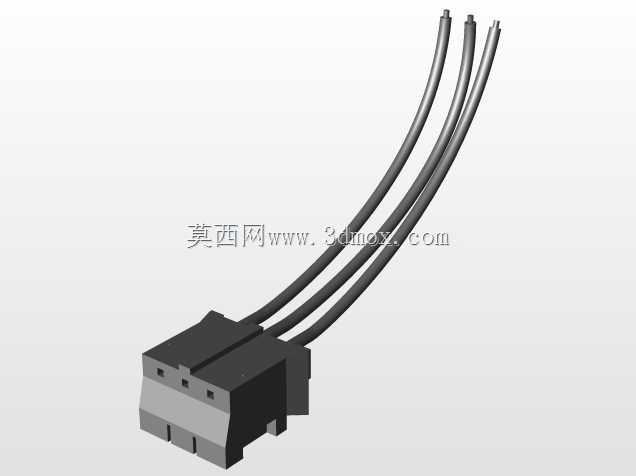

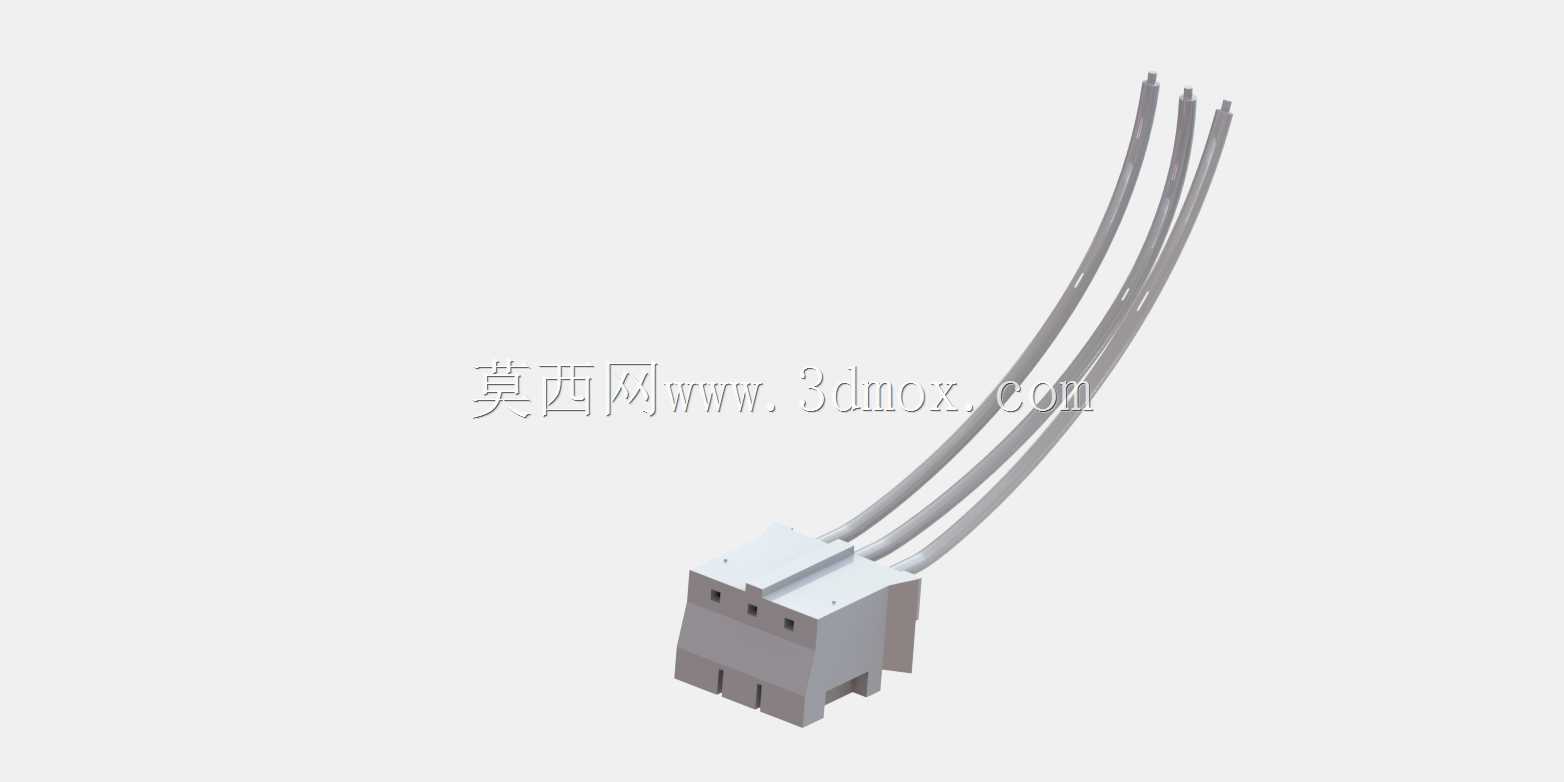

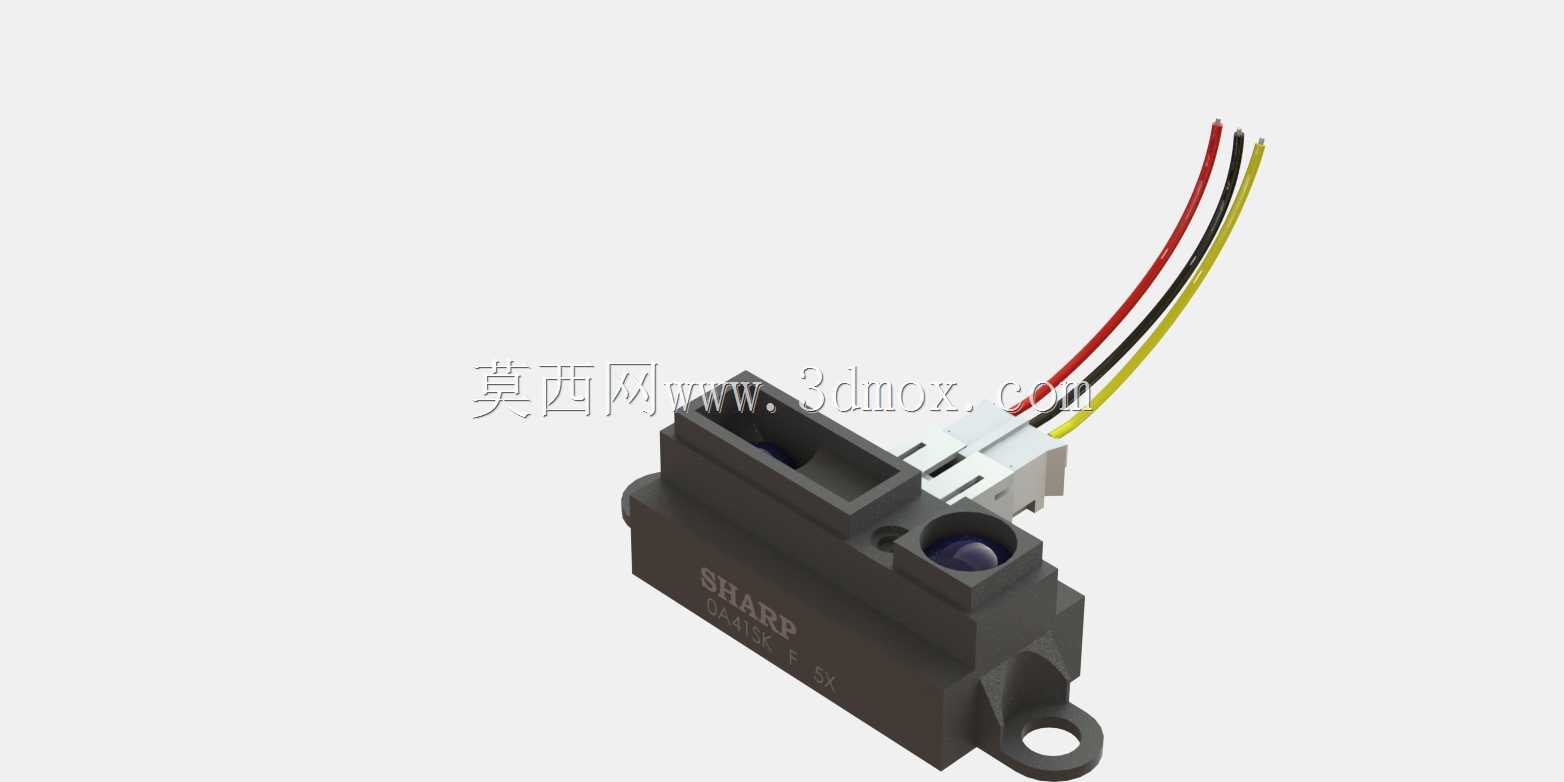

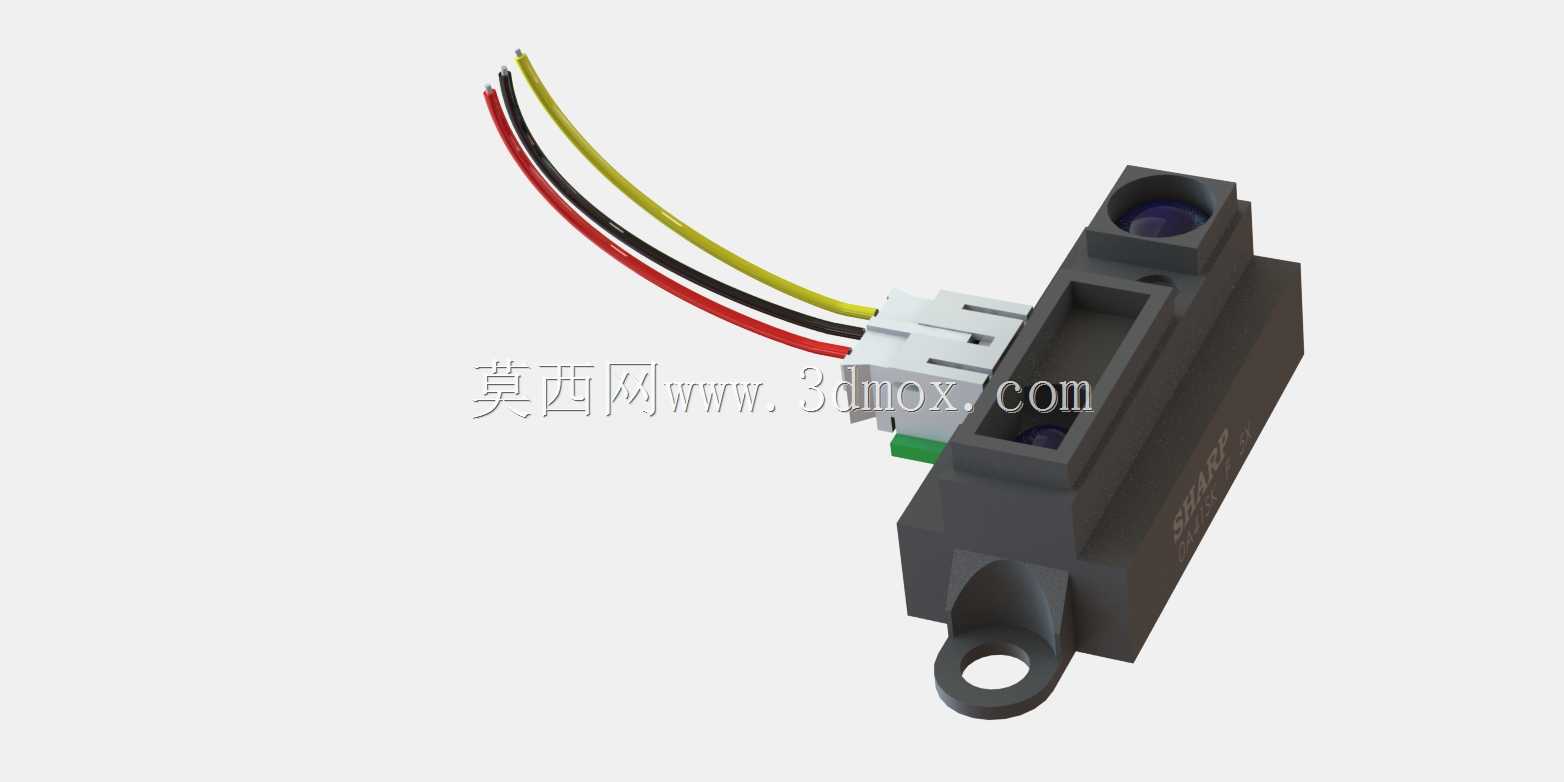

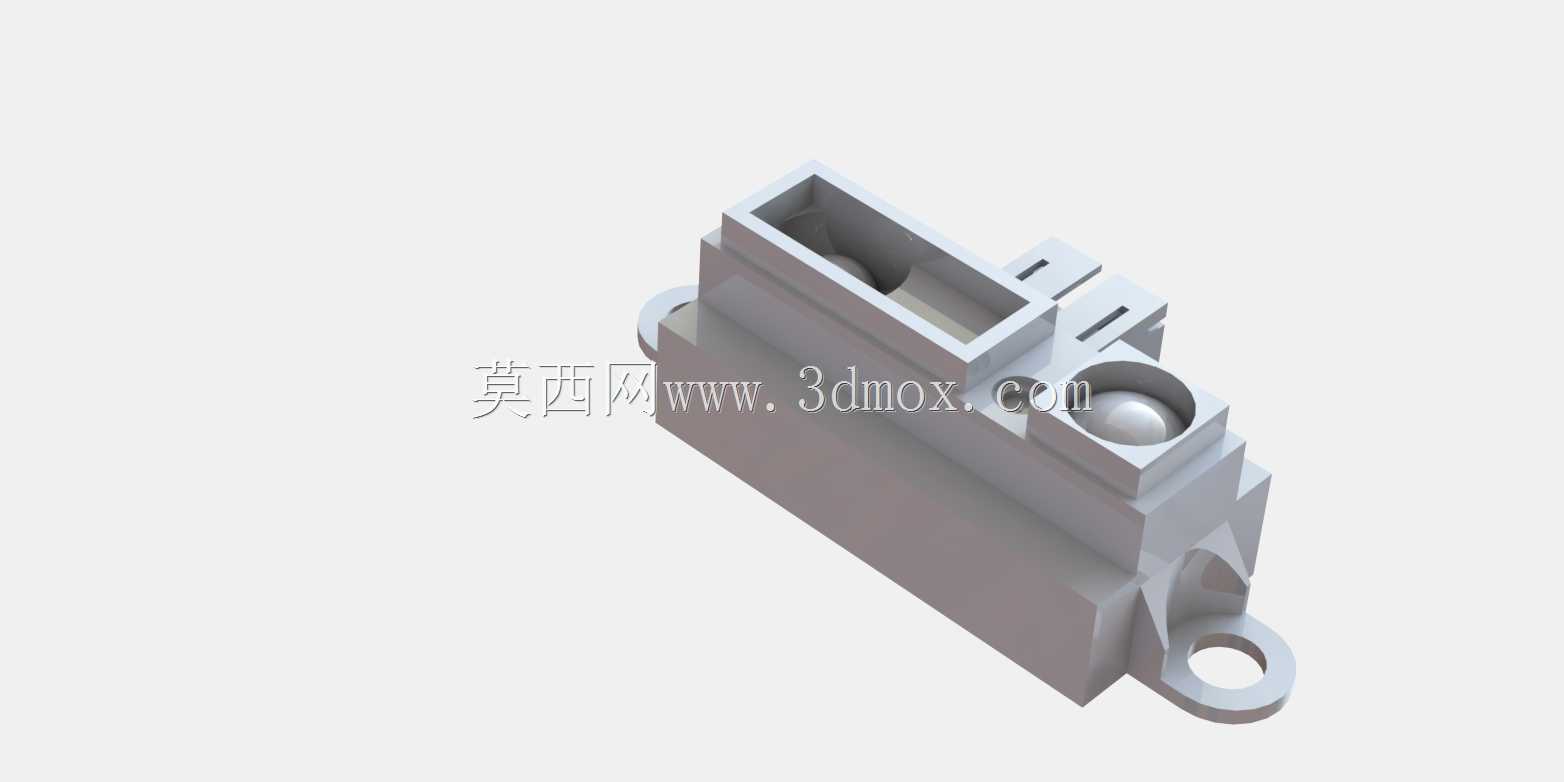

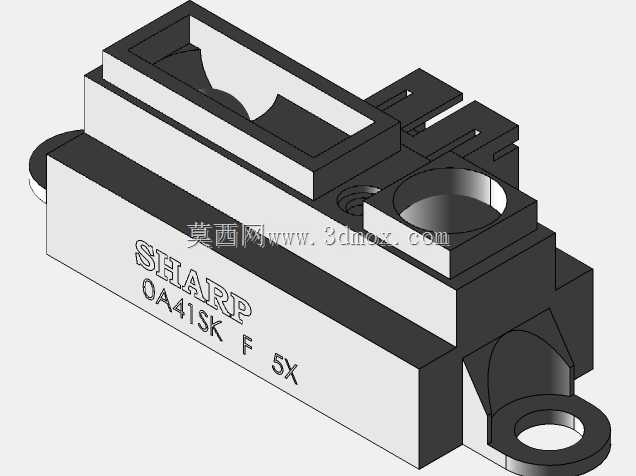

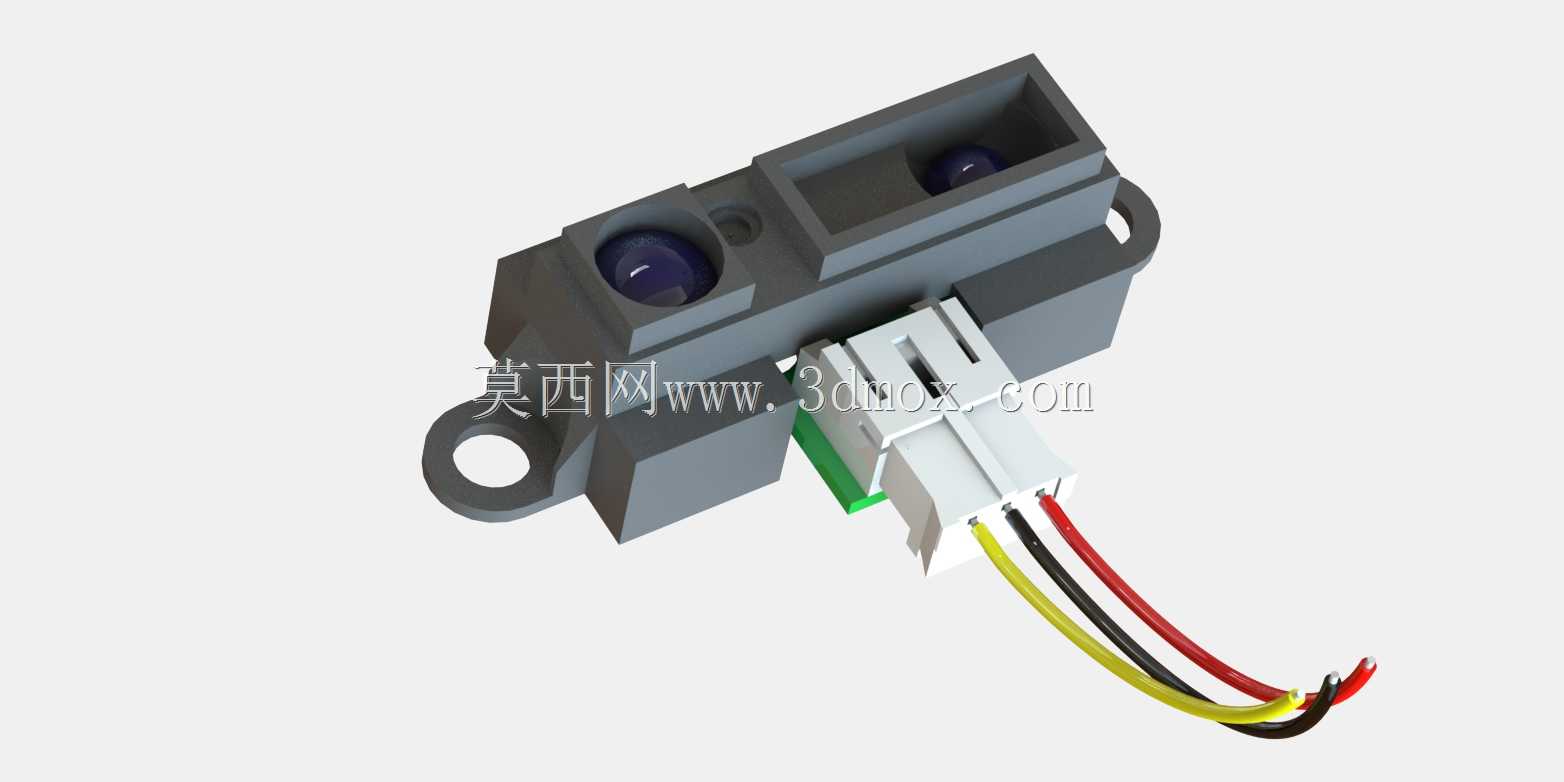

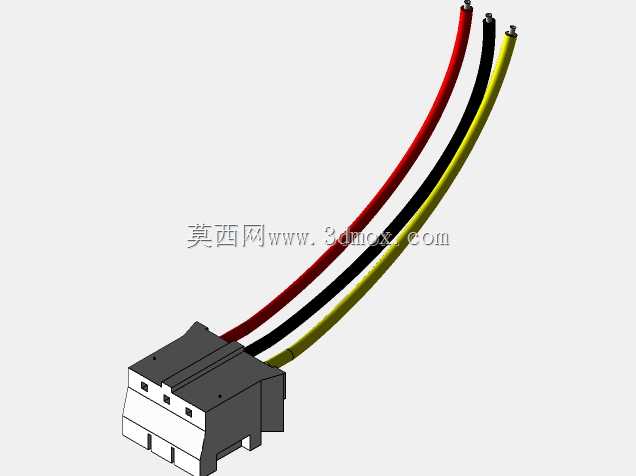

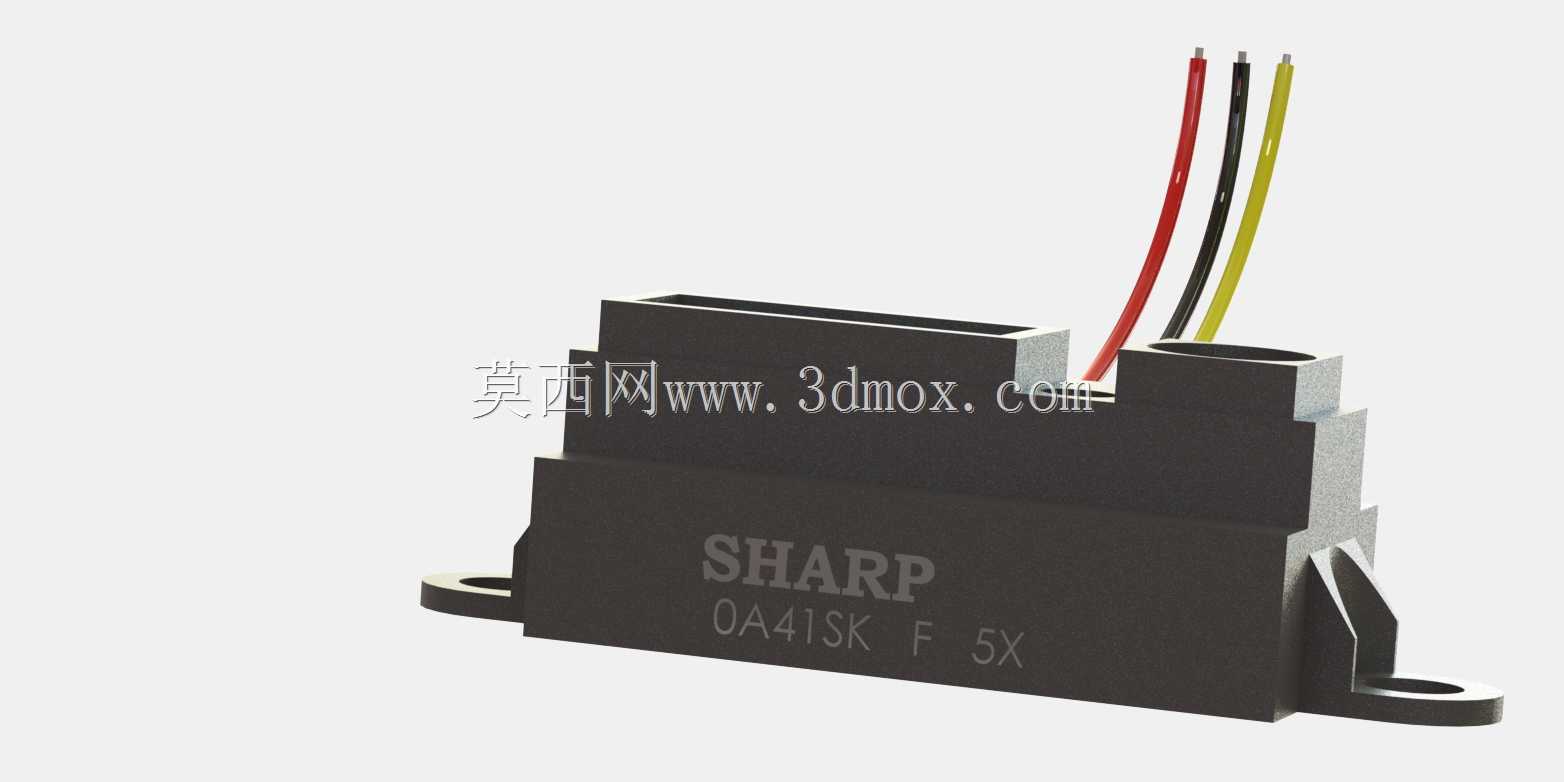

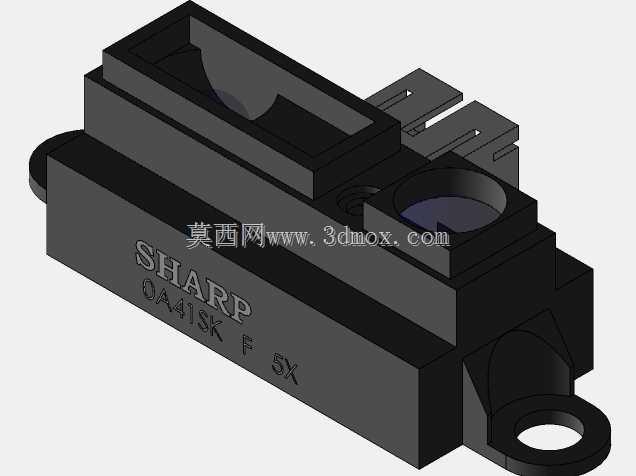

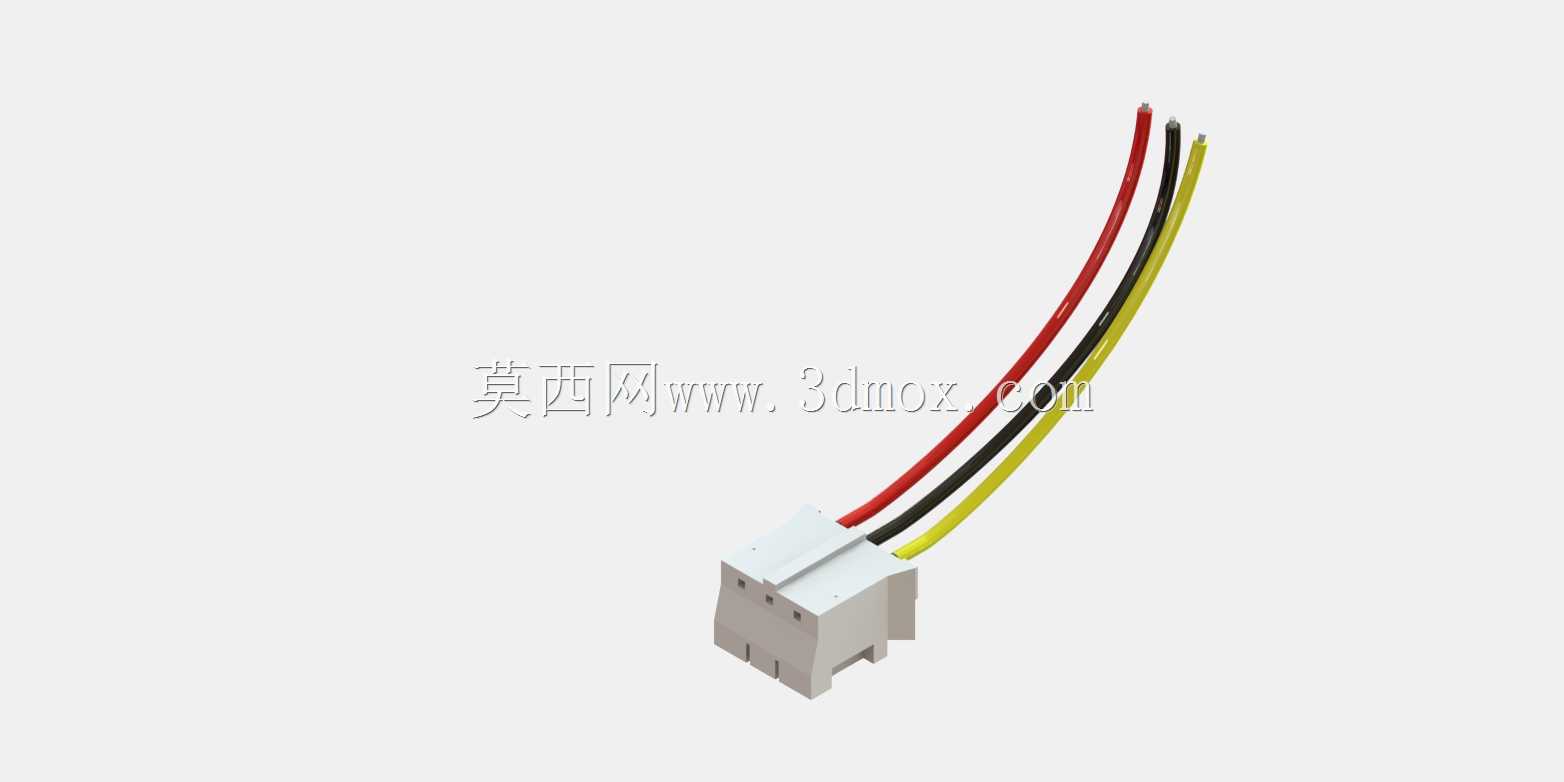

这款夏普红外测距传感部件，常被集成在各类小型自动化设备、智能移动载体、物料到位检测工位中，用来实现非接触式的距离判定与位置反馈，相比接触式限位开关，它不会对被测物体产生机械触碰损伤，也能适配更多非金属、软质材料的检测场景。从结构设计来看，主体采用黑色工程塑料注塑成型的壳体，壳体侧面预留了带安装孔的固定耳，安装孔的位置与孔径经过适配，可直接通过M2规格的螺丝固定在设备安装板上，安装时需要注意检测端面与被测面的平行度，偏差过大会直接影响测距精度，壳体上的定位凸台可以辅助安装时快速对齐安装基准，减少现场调试的对位时间。引出的三根导线分别对应电源、信号输出、接地回路，建模时保留了导线的可编辑路径特征，设计人员在做整机布线时，可以根据设备内部的走线槽位置、线束固定点分布调整导线的弯曲走向与长度，避免布线时出现线束拉扯、与运动部件干涉的问题，导线末端的接插件也做了等比例还原，方便设计人员对接对应的插座选型。检测端的光学透镜做了内嵌式设计，透镜周边的壳体高出透镜表面0.8mm左右，能在日常使用中避免透镜被剐蹭刮花，减少灰尘、杂物直接附着在透镜表面的概率，降低日常维护的频次。在实际选型应用中，这类传感器的有效测距区间覆盖10cm到80cm的常用短距检测范围，输出的模拟信号可以直接对接设备的AD采集端口，不需要额外加装信号转换电路，适合用在AGV小车的避障检测、流水线物料的到位触发、小型机械手的行程限位辅助、智能储物柜的物品存在检测等场景。建模过程中还原了壳体表面的品牌标识、安装位的尺寸公差参考、接插件的插针定义位置，结构设计人员在做整机装配时，可以直接将该数模导入装配体，校验传感器与周边结构件的安装间隙，预留足够的接线操作空间，避免后期生产装配时出现空间不足、无法拧固定螺丝、线束弯折半径过小导致线芯断裂的问题。壳体的边角都做了R0.5的圆角处理，没有尖锐的棱角，既符合注塑件的生产工艺要求，也能避免装配时划伤操作人员的手部，整体结构紧凑，占用安装空间小，适合在空间局促的小型设备内部集成使用。
