小型机器人足部球窝关节结构设计

项目分类:通用机械零部件 发布时间:2021-09-27 ID:289648
  • 小型机器人足部球窝关节结构设计
  • 小型机器人足部球窝关节结构设计
  • 小型机器人足部球窝关节结构设计
  • 小型机器人足部球窝关节结构设计
  • 小型机器人足部球窝关节结构设计
  • 小型机器人足部球窝关节结构设计
  • 小型机器人足部球窝关节结构设计

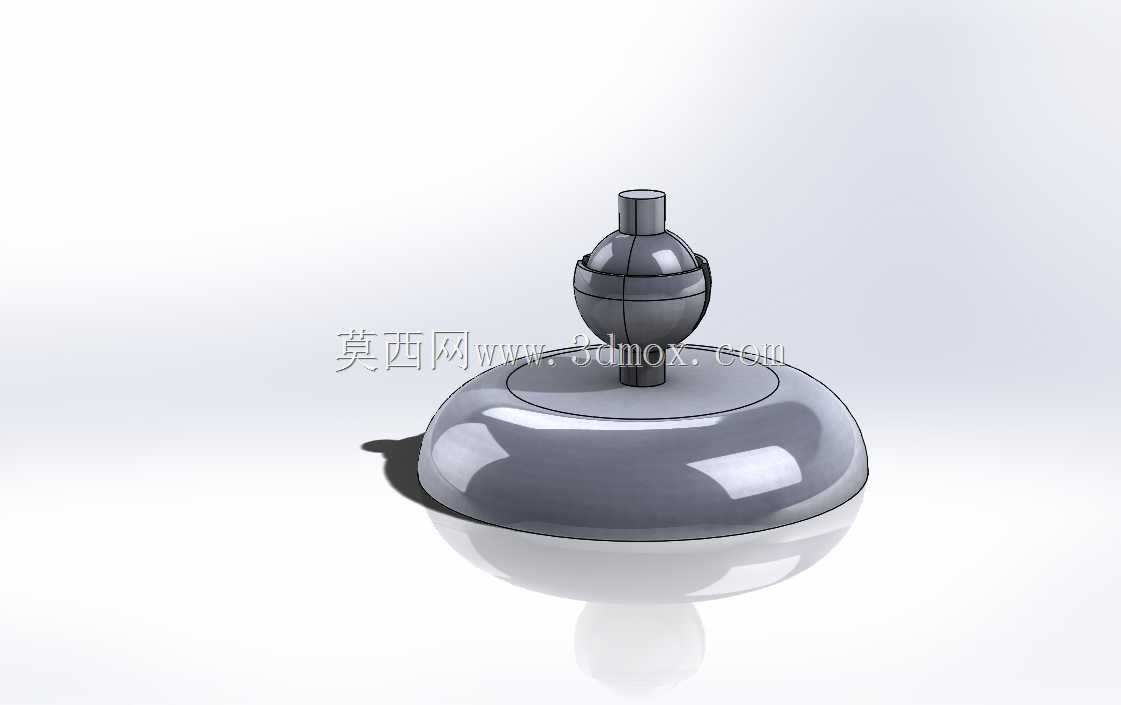

  这款球窝铰接结构主要面向小型足式机器人的足部连接场景,在足式机器人行走、越障、姿态调整的过程中,足部需要适配复杂地形的多角度倾斜,传统刚性铰接结构仅能提供单平面或双平面的转动自由度,无法满足非结构化地形下的足部自适应贴合需求,而该球窝结构可实现三个旋转自由度的小范围灵活转动,能让机器人足部在接触凹凸不平的地面时,自动调整足底接触面的角度,保证足底与地面的充分接触,降低行走过程中的打滑概率,同时分散足部着地时的冲击载荷,减少刚性连接带来的结构应力集中问题。

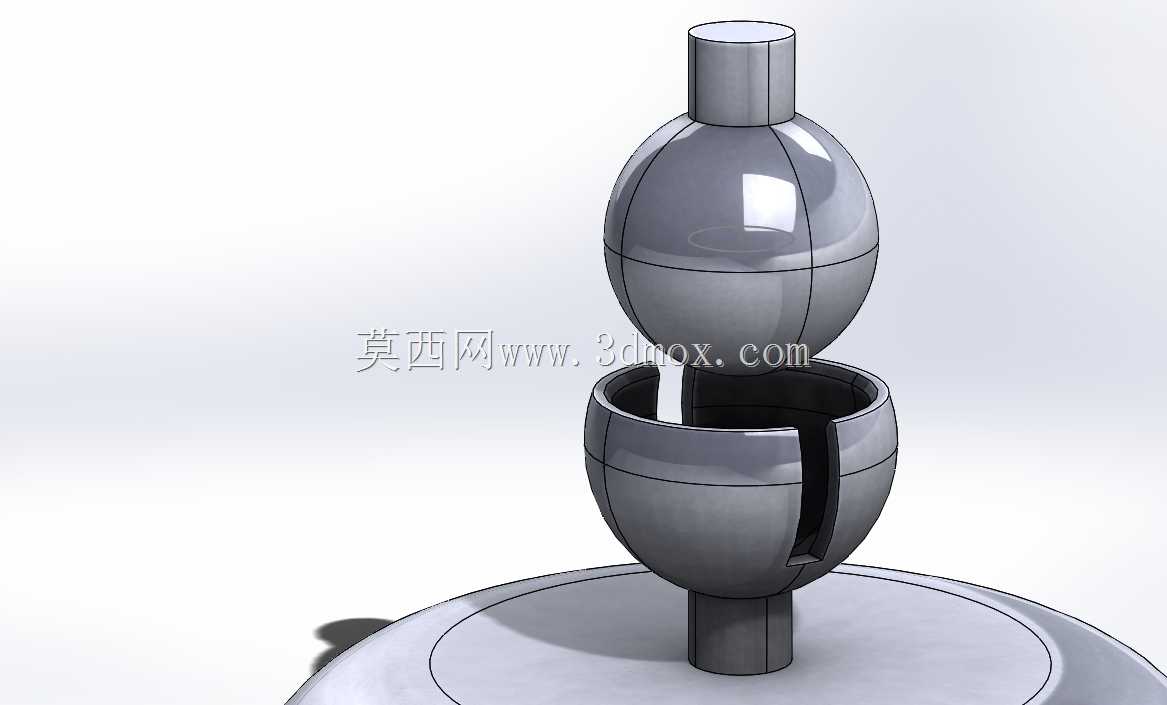

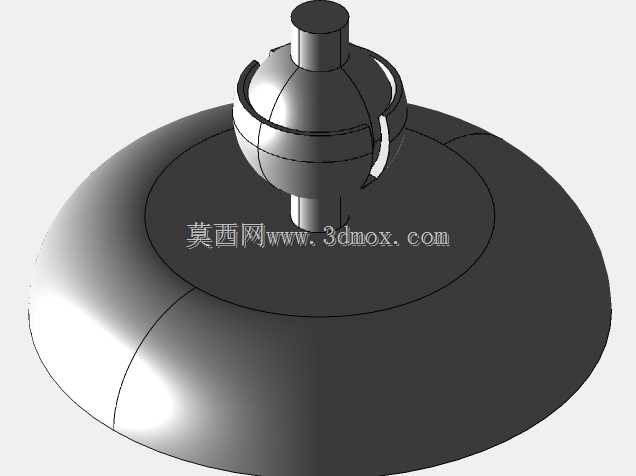

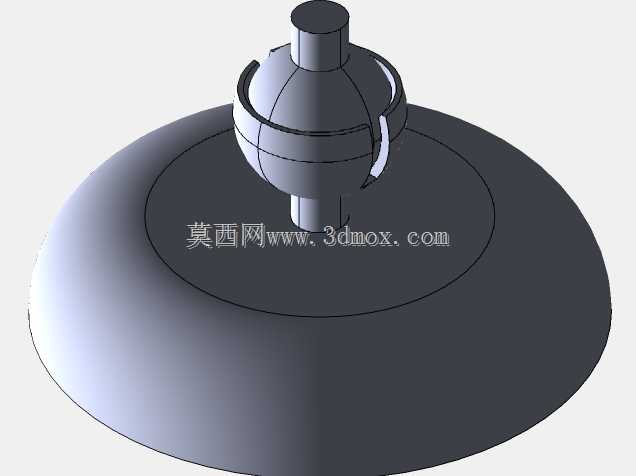

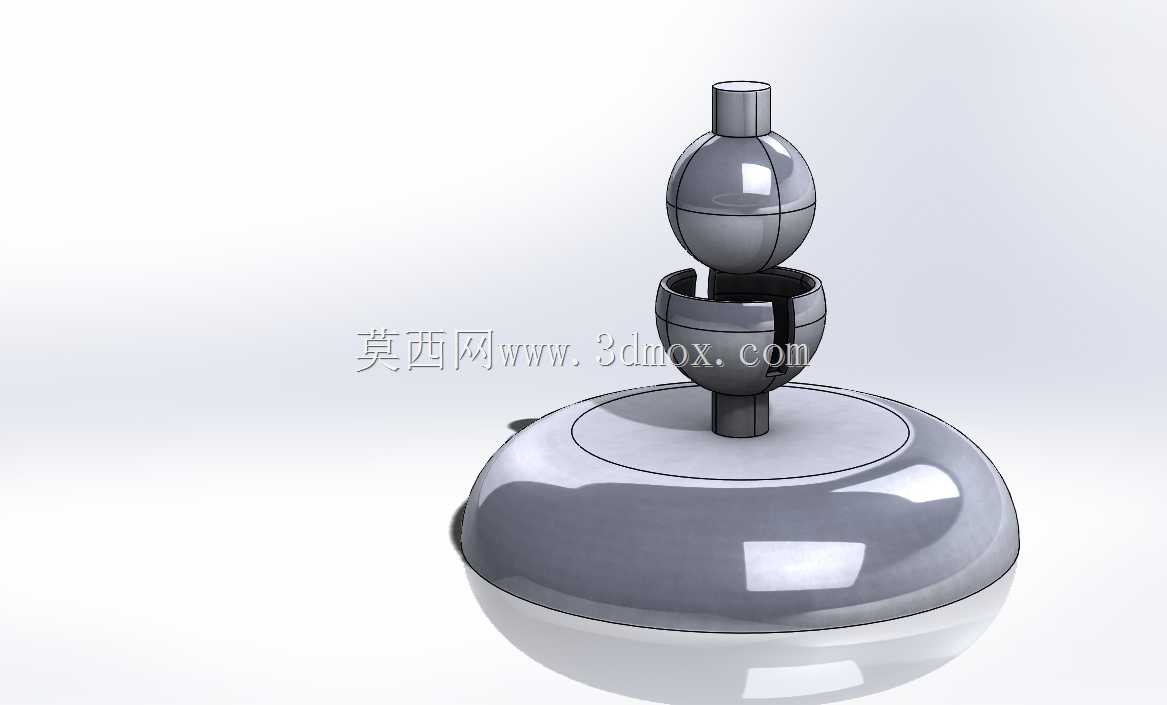

  从功能特性来看,该结构采用球头与球座配合的铰接形式,球座侧面开设通槽,既为球头连接杆预留了摆动空间,也能控制关节的摆动角度范围,避免关节过度偏转导致的结构脱开或运动干涉;球头上下两端的圆柱杆分别用于连接机器人腿部杆件与足底支撑盘,连接段采用等直径圆柱设计,可直接与对应构件的安装孔配合,通过顶丝或粘接方式完成固定,装配流程简单,不需要额外设计复杂的锁紧结构。

  设计过程中优先考虑了关节的运动边界与安装兼容性,球头的直径决定了关节的承载能力与最大摆动角度,针对小型机器人的负载量级,球头直径选取适配1-5kg负载级别的足式机器人使用,球座的包裹角度控制在略大于半球的范围,既保证球头不会在运动中从球座脱出,也预留了足够的摆动间隙,满足足部前后、左右各30度范围内的倾斜调整需求;上下连接圆柱杆的直径与常规小型机器人的碳纤维杆件、3D打印结构件的安装孔径匹配,不需要额外加工转接件即可完成装配。

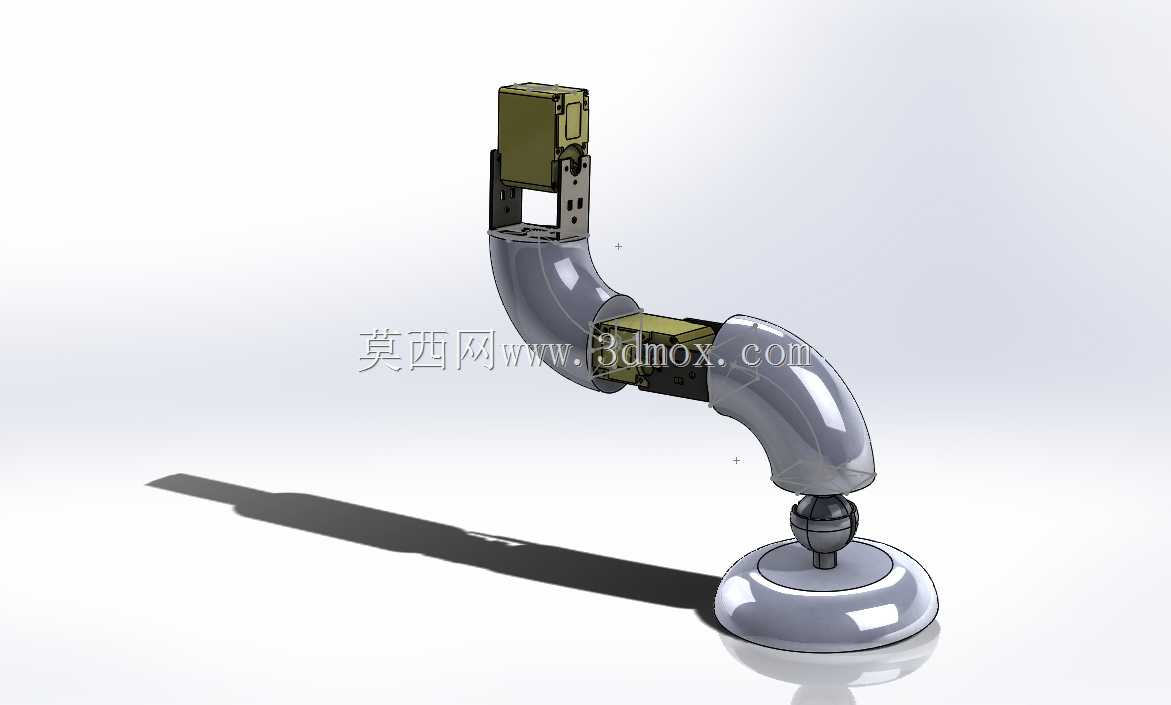

  在实际应用中,该结构除了用于小型足式机器人足部,也可适配小型机械臂的末端铰接、自动化设备的自适应支撑脚等场景,结构本身没有冗余的复杂零件,整体零件数量少,加工难度低,无论是采用机加工方式制作金属样件,还是采用3D打印方式制作塑料原型,都能快速完成样件制作与验证;结构的摩擦面为球面接触,接触面积大,单位面积压强小,长期往复摆动的磨损量更低,配合润滑脂使用可有效提升关节的使用寿命,减少后期维护的频次。安装时需要注意球座与足底支撑盘的同轴度,避免安装偏移导致球头转动卡滞,同时要控制球头与球座的配合间隙,间隙过大会导致关节晃动,影响机器人行走的位置精度,间隙过小则会增大转动阻力,导致足部自适应调整不灵活。
