高精度伺服舵机安装连接摇臂结构

项目分类:通用机械零部件 发布时间:2021-09-27 ID:289651
  • 高精度伺服舵机安装连接摇臂结构
  • 高精度伺服舵机安装连接摇臂结构
  • 高精度伺服舵机安装连接摇臂结构
  • 高精度伺服舵机安装连接摇臂结构

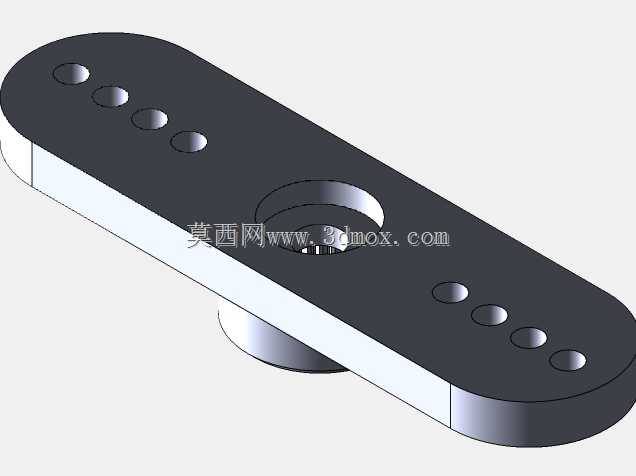

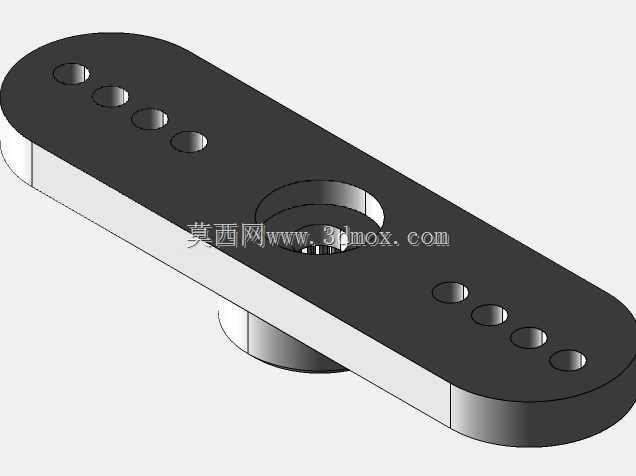

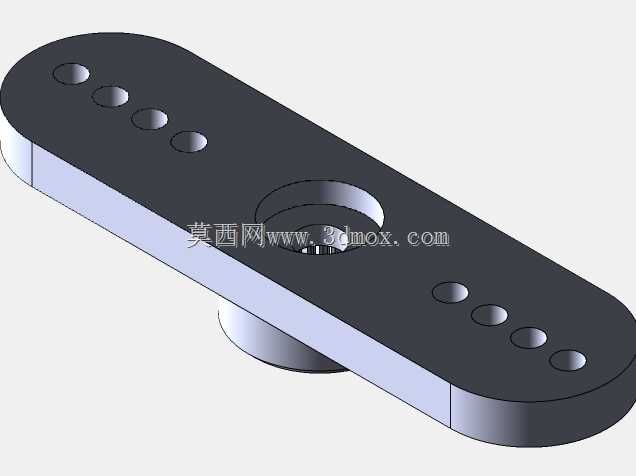

  这款伺服摇臂主要适配25T规格舵机输出轴,在小型自动化执行机构、航模舵面控制、桌面级机械臂关节传动、小型物料分拣摆杆机构中都有广泛应用,核心作用是把舵机输出的旋转扭矩传递到末端执行件上,完成角度偏转、位置切换的动作传递。从结构设计来看,主体采用长条形扁平构型,中心位置设置与舵机输出齿匹配的安装沉孔,沉孔下方带定位凸台,安装时凸台嵌入舵机端面的定位槽,可避免大扭矩输出时摇臂与轴之间出现相对打滑,保证传动精度。摇臂沿中心孔向两侧对称延伸,两侧各排布四个等径安装孔,孔位沿摇臂长度方向等距分布,可根据实际传动力臂需求选择不同位置的孔位连接末端连杆,调整力臂长度就能适配不同负载的扭矩输出需求,无需额外更换不同长度的摇臂,提升了配件通用性。

  设计时特意将摇臂边缘做了圆角过渡处理,避免安装调试过程中锐边划伤操作人员,同时整体采用等厚板材构型,在保证结构刚性的前提下尽可能降低自身重量,减少舵机输出端的额外惯量负载,提升舵机动态响应速度。安装边界方面,中心凸台的高度与常规标准舵机的端面凹陷深度匹配,安装后摇臂底面与舵机端面保留0.1mm左右的间隙,避免转动过程中出现摩擦卡滞;两侧安装孔的孔径适配常用的M2/M2.5连接螺丝,孔位周边做了轻微沉孔设计,螺丝安装后头部不会突出摇臂表面,避免运动过程中与周边结构件产生干涉。实际使用中,这类摇臂对轮廓精度、孔位位置度有较高要求,尤其是中心齿孔与各安装孔的相对位置公差需要控制在0.05mm以内,否则会导致传动间隙过大,

  末端执行位置出现偏差,无法满足高精度点位控制的需求。建模过程中对所有安装孔的位置度、中心齿形的配合公差都做了参数化约束,可直接导出用于3D打印或者小批量机加工,不需要额外调整尺寸就能直接适配标准25T舵机,省去了设计人员反复核对安装尺寸的步骤。在小型自动化设备的摆门机构、物料挡停机构中,这款摇臂也可作为传动连接件使用,通过不同孔位的组合,可实现不同摆角范围的动作输出,适配不同的行程需求。
