仿鸟类扑翼飞行机构结构设计方案

这套扑翼机构的设计核心是复刻鸟类拍翅飞行的力学特性，区别于固定翼、旋翼类飞行器的升力生成逻辑，整套结构在拍动行程中可同步完成升力方向的动态偏转，无需额外设置独立的推力输出单元。在实际应用场景中，这类轻量化扑翼结构可搭载微型传感模块，用于狭小空间内的环境巡检、野外生态观测等任务，相比多旋翼飞行器，其扑动产生的气动扰动更小，飞行噪音更低，更适合贴近植被、建筑缝隙等复杂低空环境作业。

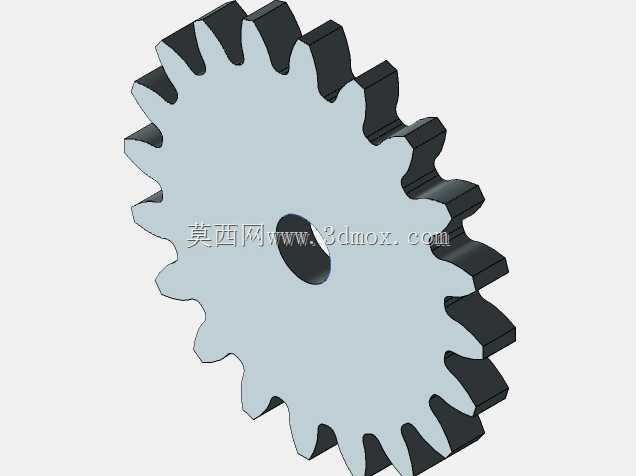

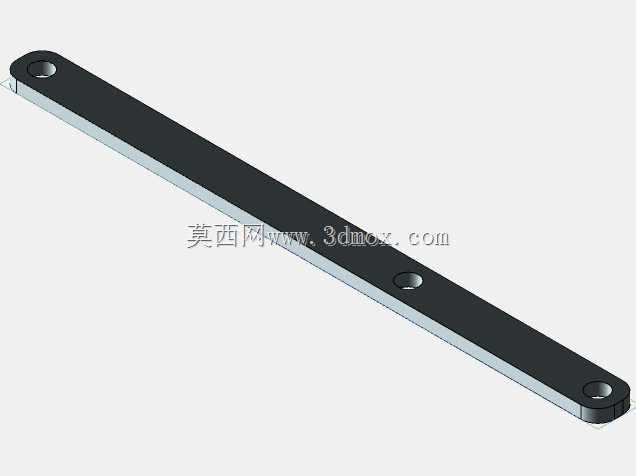

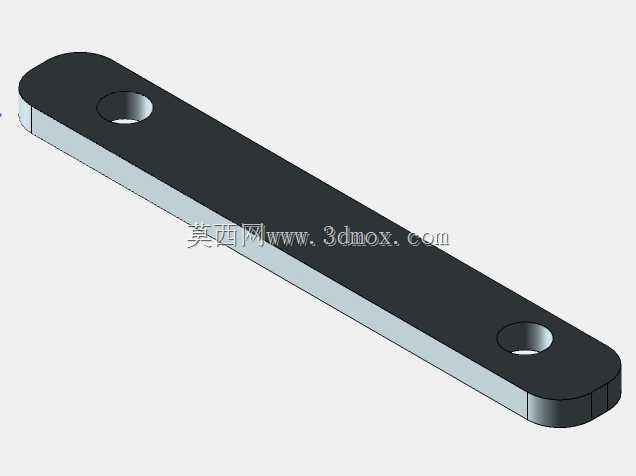

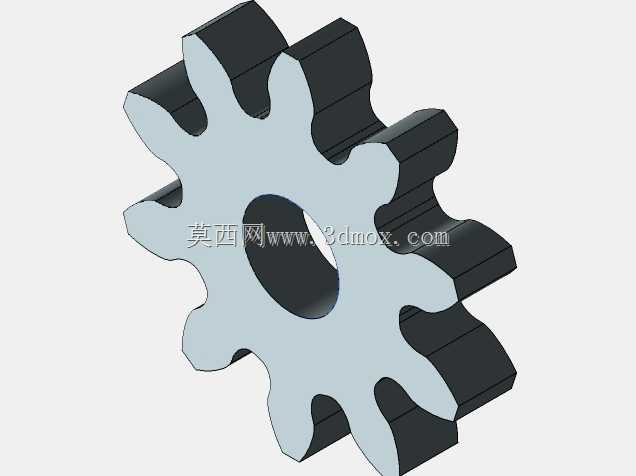

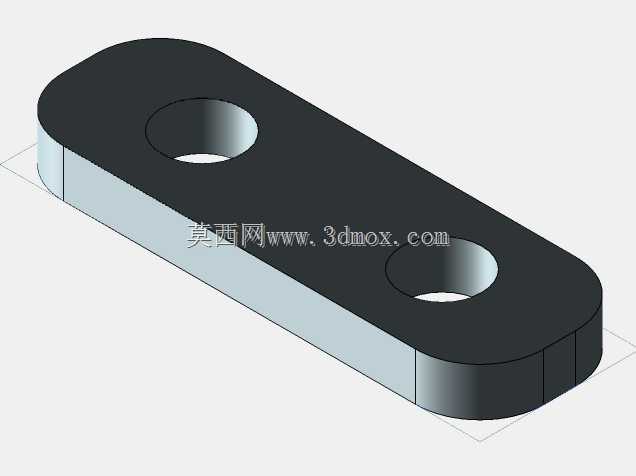

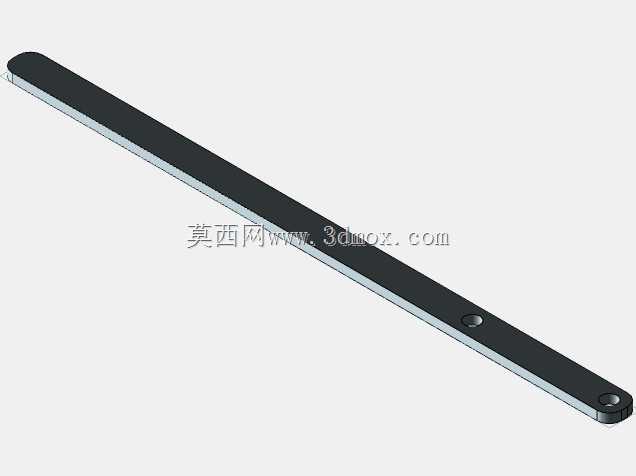

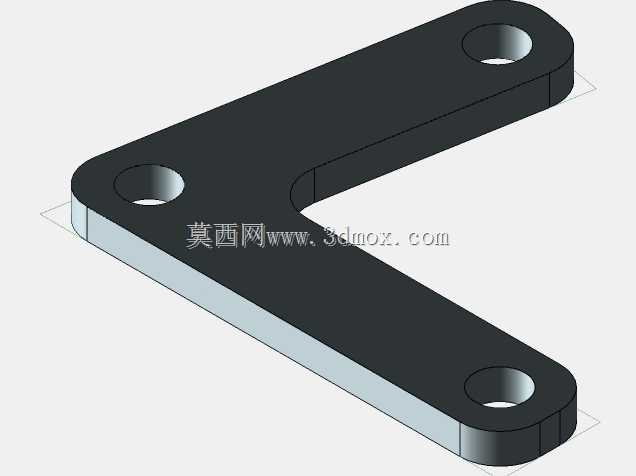

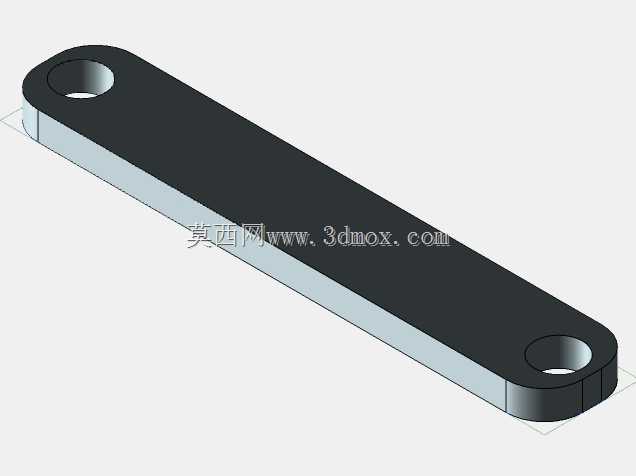

从功能实现逻辑来看，整套传动结构通过曲柄连杆组将旋转动力转化为翅膀的周期性上下拍动，同时在翼根处设置了角度联动结构，在翅膀下拍阶段保持翼面较大的迎角，最大化获取垂直方向升力，上拍阶段则自动调整翼面迎角，降低上行过程的空气阻力，同时将部分升力分量向前偏转形成前进推力，抵消飞行过程中的空气阻力，无需额外配置推进螺旋桨即可完成前飞、爬升等动作。设计过程中重点校核了翼面拍动的行程范围，两侧翼展方向的安装边界控制在对称区间内，避免拍动过程中出现翼面与机身结构、传动部件的运动干涉，翼根处的铰接点预留了微小的轴向窜动间隙，抵消加工装配误差带来的卡滞风险。

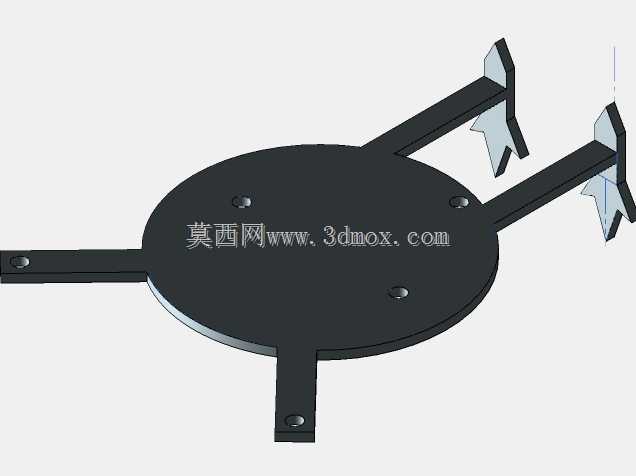

结构布局上，动力单元布置在机身重心位置，传动连杆沿机身中轴线对称分布，保证两侧翼面的拍动相位完全同步，避免飞行过程中出现两侧升力不对称导致的偏航问题。翼面采用轻量化的框架加蒙皮结构，框架杆件在保证抗弯强度的前提下做了镂空减重处理，降低整套扑动组件的往复运动惯量，减少动力输出的负载波动。机身整体采用流线型整流外形，降低前飞过程中的机身寄生阻力，所有传动铰接点都设置了自润滑衬套，降低长期往复运动下的磨损量，提升机构的连续运行寿命。

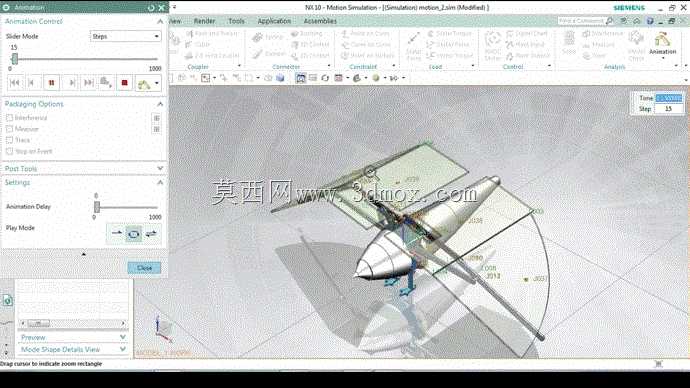

在安装边界的考量上，整套机构的重心严格控制在翼面气动中心的下方区间，保证飞行过程中的自然静稳定性，尾翼部分与主翼的相对位置经过多轮运动仿真调整，确保扑动过程中产生的气动扰动不会影响尾翼的舵面控制效率。设计阶段通过运动仿真反复调整了连杆的长度参数，匹配最优的拍动角度与角速度变化曲线，让翼面的拍动节奏更接近真实鸟类的运动规律，提升气动效率的同时降低结构振动。
