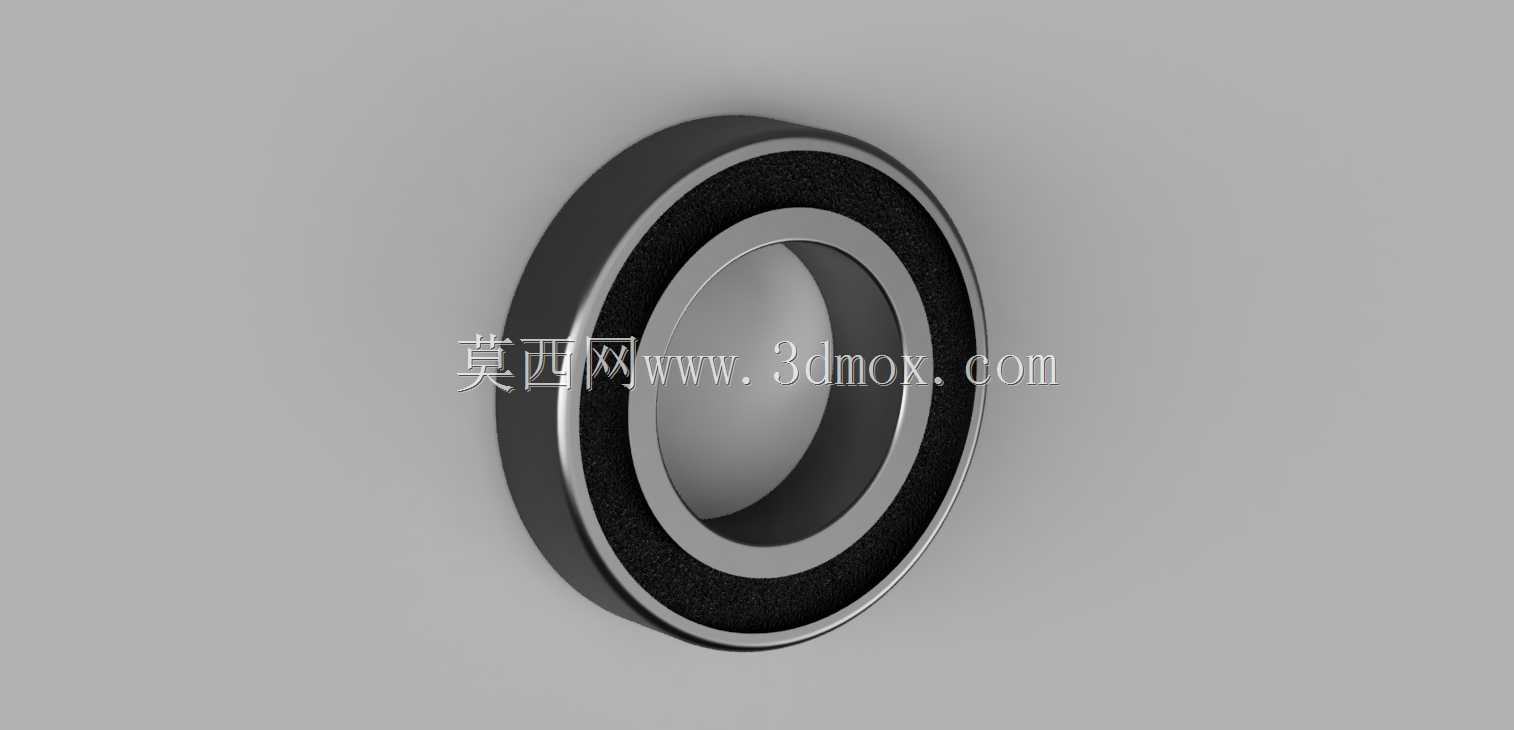

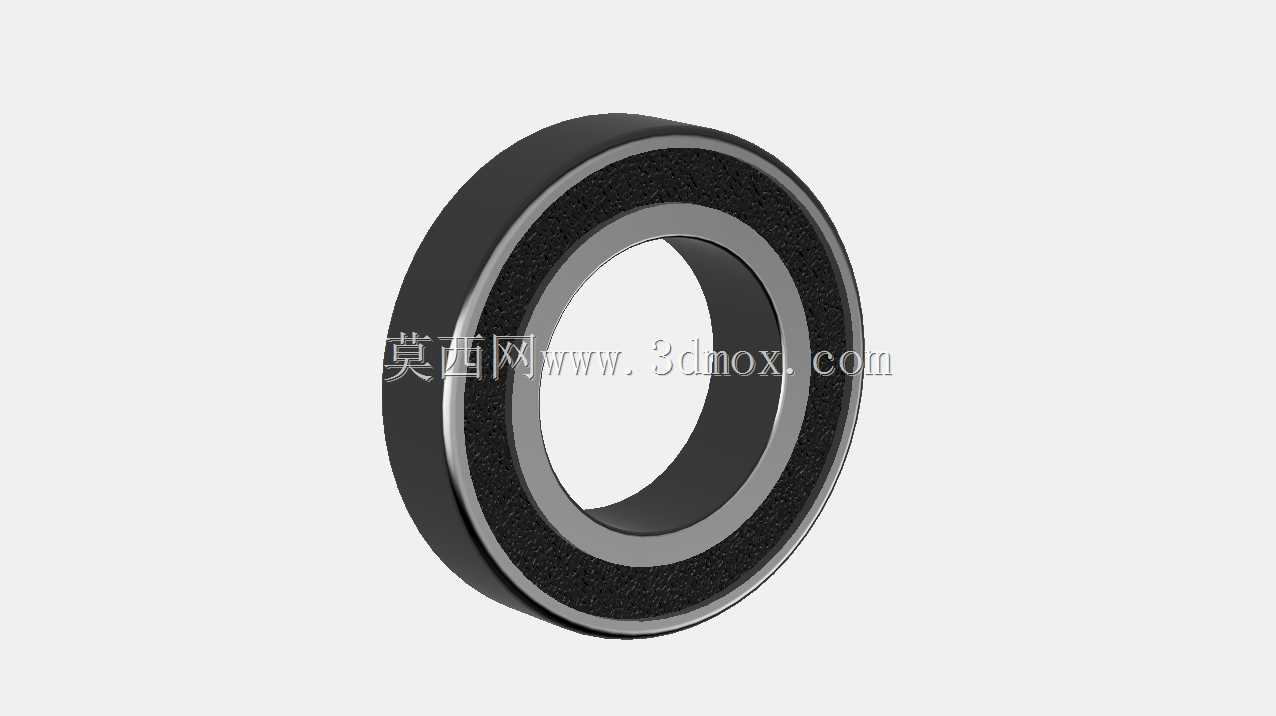

薄壁深沟球密封轴承结构三维数模

这款薄壁型密封深沟球轴承，主要适配对径向安装空间有严格限制的回转工况，常见于小型伺服电机输出端、精密仪器回转支承、办公自动化设备走纸机构、家用小电器传动模组等场景，能在有限的安装尺寸内提供稳定的低摩擦回转支撑。从结构设计来看，该轴承采用双面接触式密封结构，密封唇与内圈密封槽形成过盈配合，可有效阻挡外界粉尘、水汽进入轴承内部滚道，同时防止轴承内部润滑脂在高速回转时甩出，相比开式轴承能大幅降低后期维护频次，适配不便频繁拆解维护的封闭传动腔结构。设计过程中优先控制了轴承的截面厚度，在保证滚道接触应力满足额定动载荷要求的前提下，尽可能压缩径向尺寸，内外圈滚道采用圆弧曲率匹配钢球直径，沟道曲率系数控制在合理区间，既保证钢球回转时的接触面积足够分散载荷，又避免过大的接触摩擦导致温升过高。钢球采用满装优化排布？不，该型号为轻系列薄壁轴承，采用保持架均匀分隔钢球，避免钢球之间直接接触产生滑动摩擦，保持架采用浪形冲压结构，重量轻且回转惯量小，适配中低转速的平稳回转工况。安装边界方面，该轴承外圈与安装座孔采用基轴制过渡配合，内圈与回转轴采用基孔制过渡配合，安装时需注意同轴度公差控制，若轴与座孔的同轴度偏差超过允许值，会导致钢球承受额外的偏载力矩，大幅缩短轴承使用寿命。轴承的轴向定位可采用孔用挡圈与轴用挡圈配合的方式，无需额外设计复杂的定位台阶，进一步压缩安装空间。在实际设备运行中，这类薄壁密封轴承不需要额外添加润滑脂，出厂时预填的长效润滑脂可覆盖全生命周期的润滑需求，适合洁净度要求较高、维护空间不足的应用场景，比如医疗检测设备的样本转盘回转支撑、小型传送带的从动辊支撑等工况，能在低噪音要求的环境下平稳运行，回转过程中径向跳动量控制在极小范围内，保证回转部件的运行精度。建模过程中还原了密封件的唇口结构、保持架的冲压弯折细节、滚道的磨削纹理特征，可直接用于设备的整机装配干涉检查、运动仿真验证，也可作为选型时的尺寸参考模型，帮助结构工程师快速完成传动部位的布局设计，避免选型时出现尺寸匹配错误。
