龙门架式并联三角拾取作业机械手

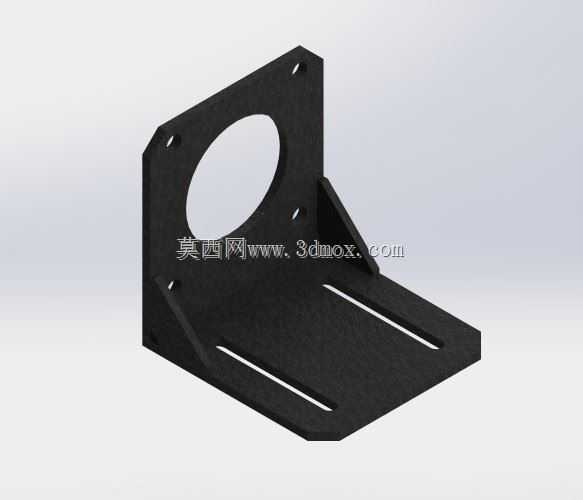

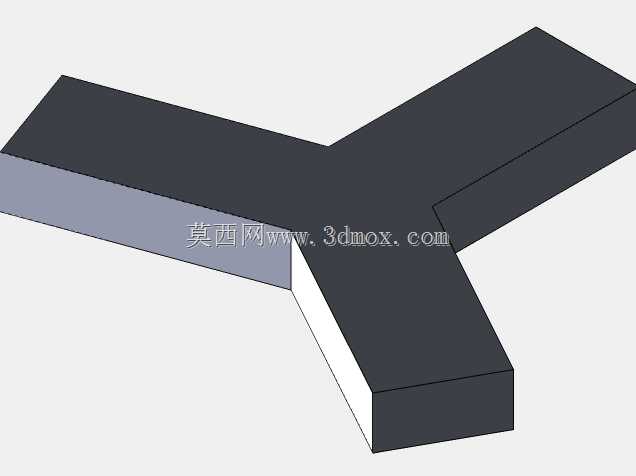

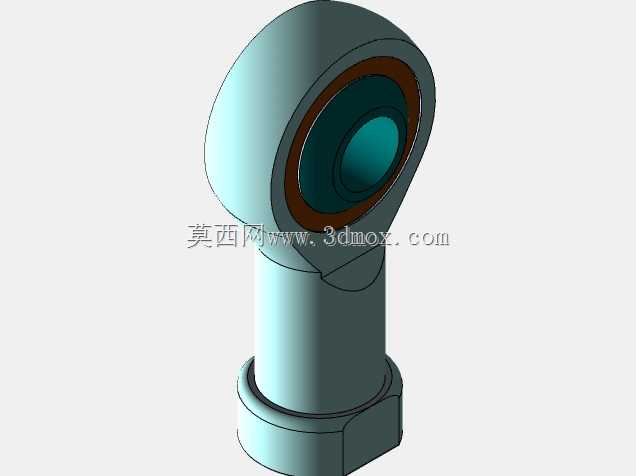

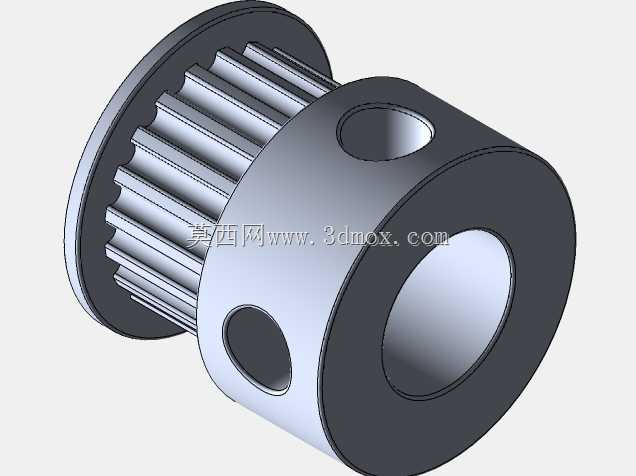

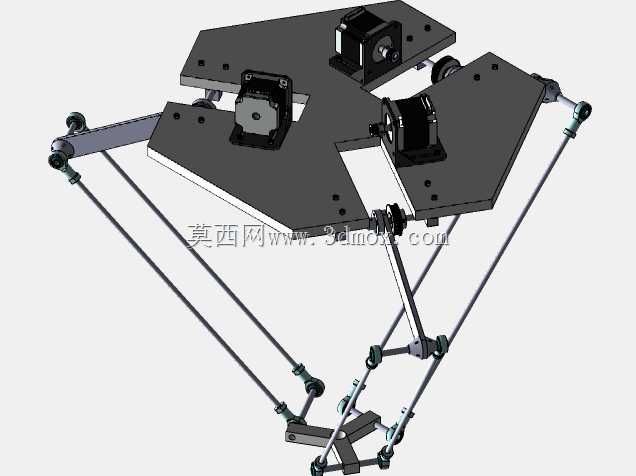

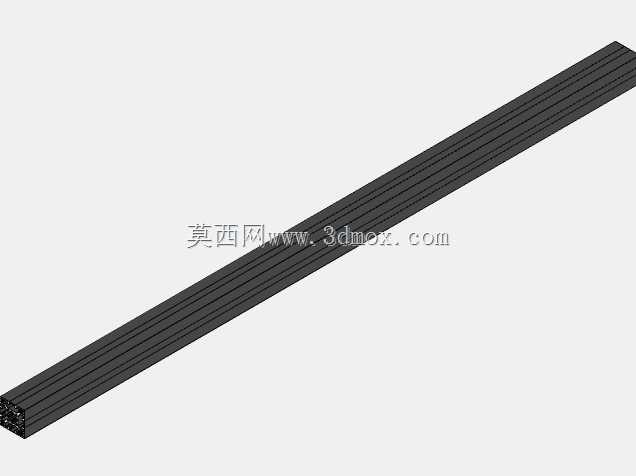

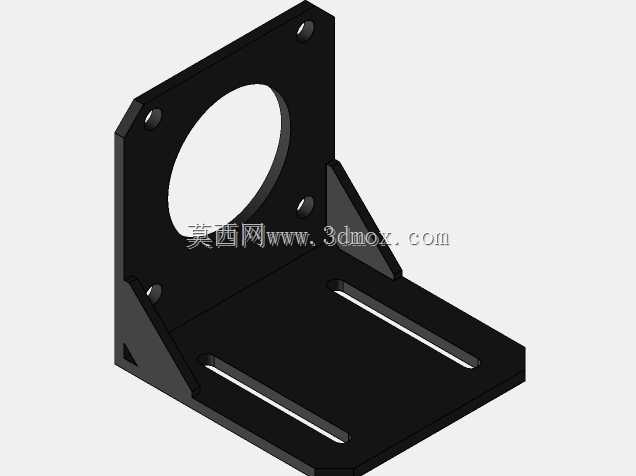

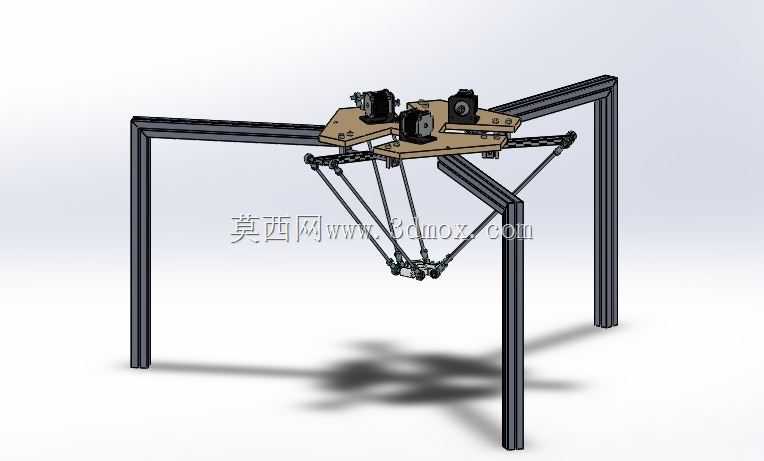

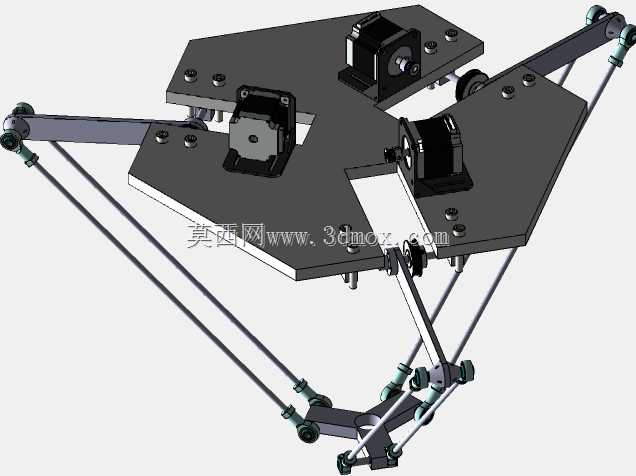

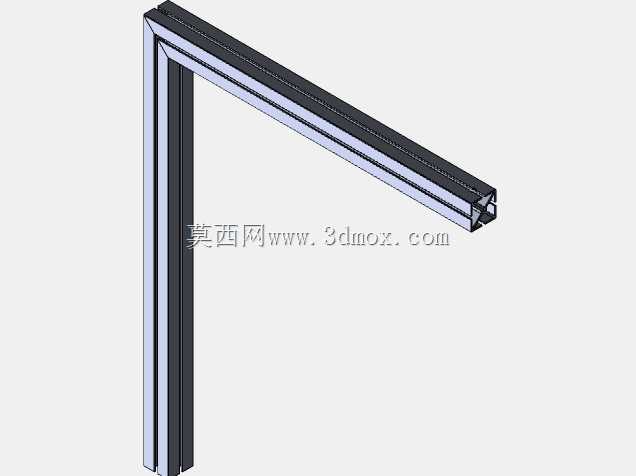

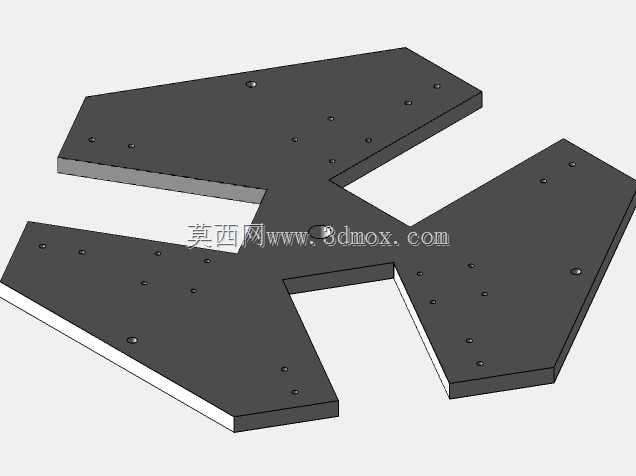

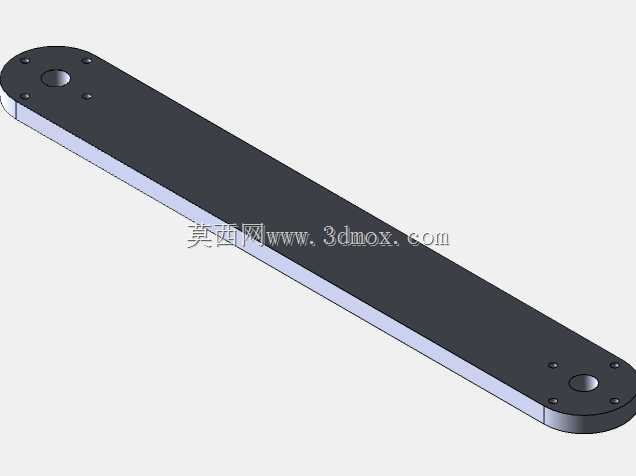

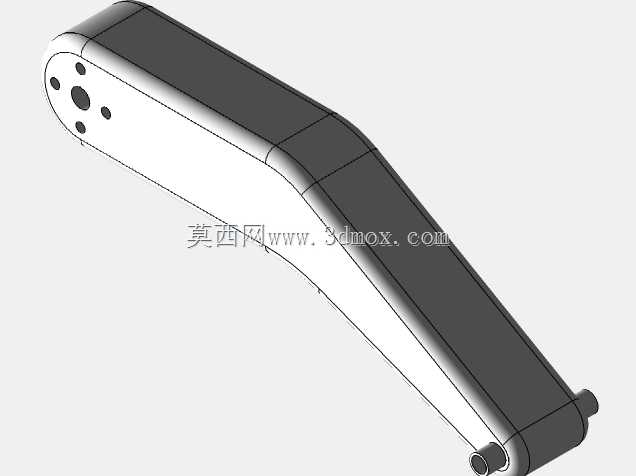

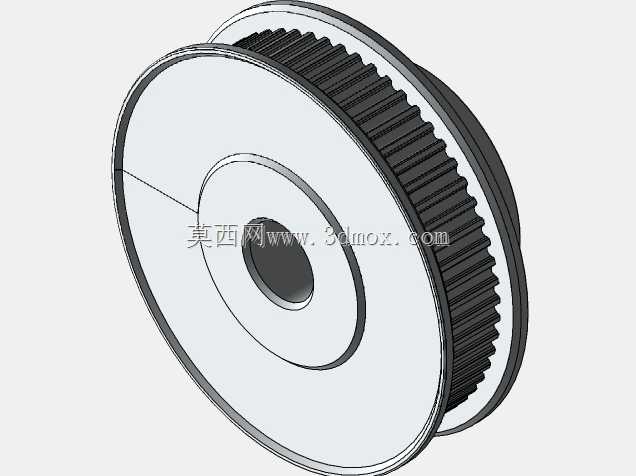

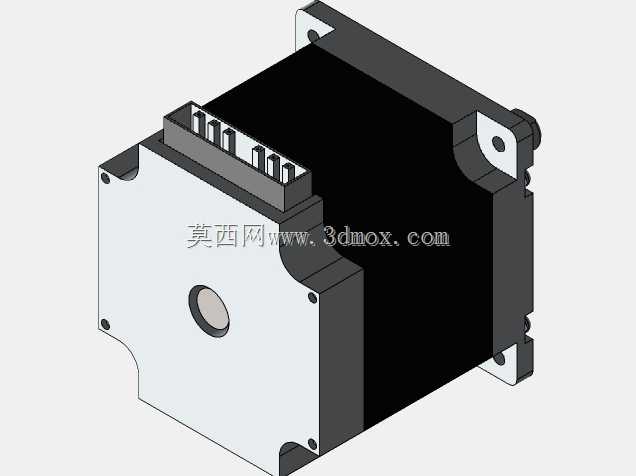

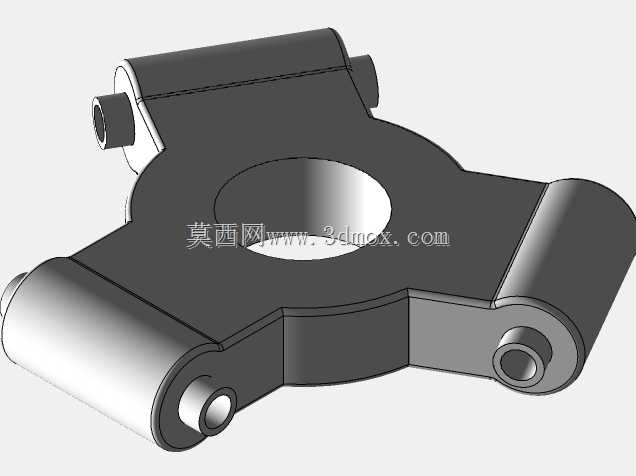

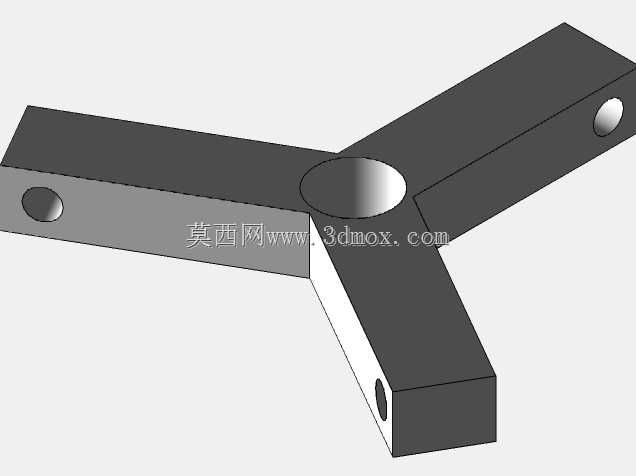

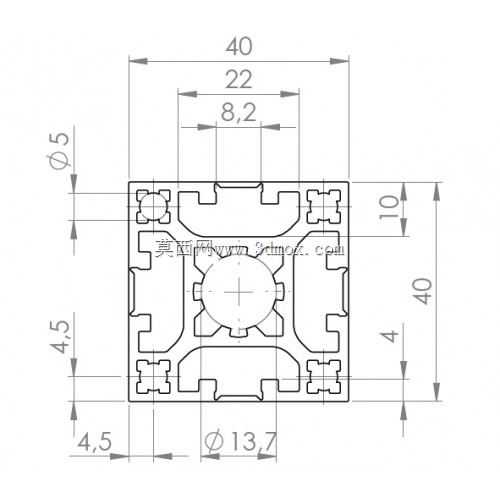

该并联三角作业机构采用龙门式外框架作为安装承载主体，框架采用标准工业铝型材拼接搭建，四根竖直支撑腿配合顶部双横梁形成稳定的安装基准面，安装时仅需保证框架顶部安装面的平面度公差在每米0.1mm以内，即可满足后续动平台的运动精度要求，框架整体占地边界可根据产线实际宽度调整支腿间距，适配不同宽度的流水线工位布局。机构核心的并联运动部分采用三组对称布置的碳纤维支杆作为传动构件，支杆两端通过高精度球铰分别连接顶部的动定平台转换组件与末端执行器安装座，相比传统串联式机械手，这种并联结构的运动惯量更低，末端运动速度可达到常规串联机械手的3倍以上，完全适配高速分拣、快速拾取类工位的节拍要求。顶部的驱动组件采用三组伺服电机配合同步带传动的布局，电机安装座采用一体化铣削加工的板材构件，三个安装位呈120度对称分布，保证三组传动支杆的运动行程完全一致，避免因安装位偏差导致的末端运动轨迹偏移。设计过程中优先考虑了机构的工作空间边界，通过支杆长度、上下平台铰点间距的参数匹配，让末端执行器的有效作业范围覆盖直径1200mm、高度300mm的圆柱空间，完全覆盖常规流水线的物料输送宽度，安装时框架底部支腿可通过膨胀螺栓直接固定在车间地面，也可搭配脚轮做成可移动工位，适配多产线轮换作业的需求。从实际应用场景来看，这类机构多用于食品、医药、电子元器件行业的流水线分拣工位，可搭配真空吸盘、气动夹爪等不同末端执行器，完成零散物料的快速拾取、分拣、装箱作业，相比人工分拣，其重复定位精度可控制在0.1mm以内，长时间作业无疲劳偏差，能稳定匹配高速产线的作业节拍。结构设计上充分考虑了日常维护的便捷性，所有铰接点的球铰均采用自润滑材质，无需定期加注润滑脂，驱动电机的安装位预留了同步带张紧调节间隙，日常维护时仅需松开电机固定螺栓即可调整传动带张紧力，无需拆解整体框架。末端执行器安装座预留了标准的气动接口与电气走线槽，可根据实际作业需求快速更换不同类型的执行元件，无需额外改造安装结构。
