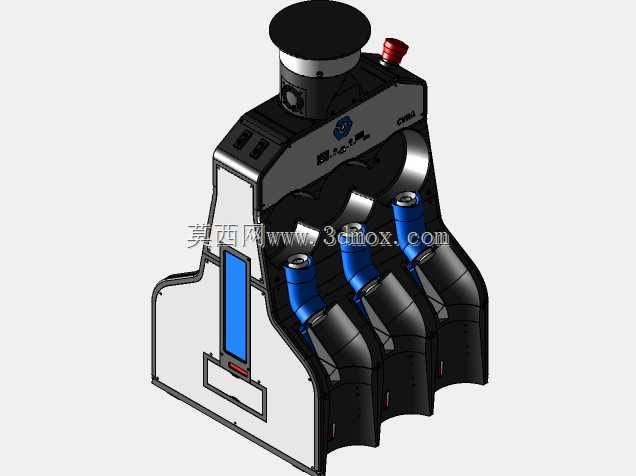

Eurobot双相同步竞赛机器人结构设计

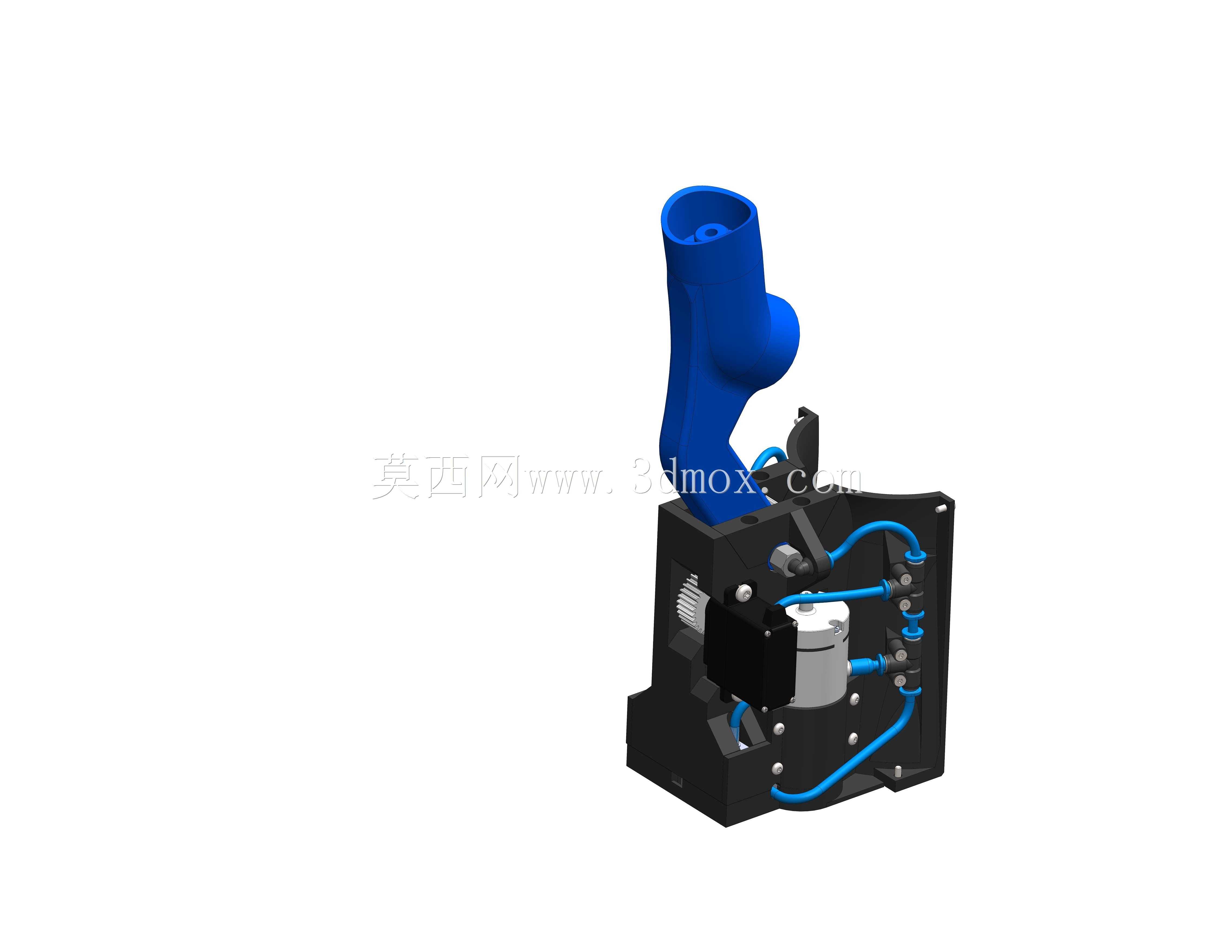

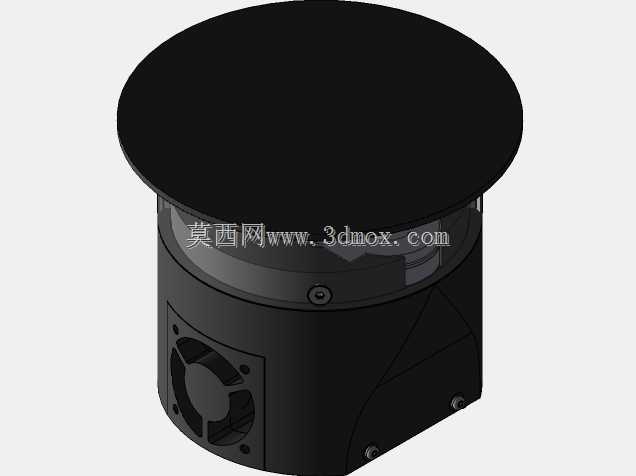

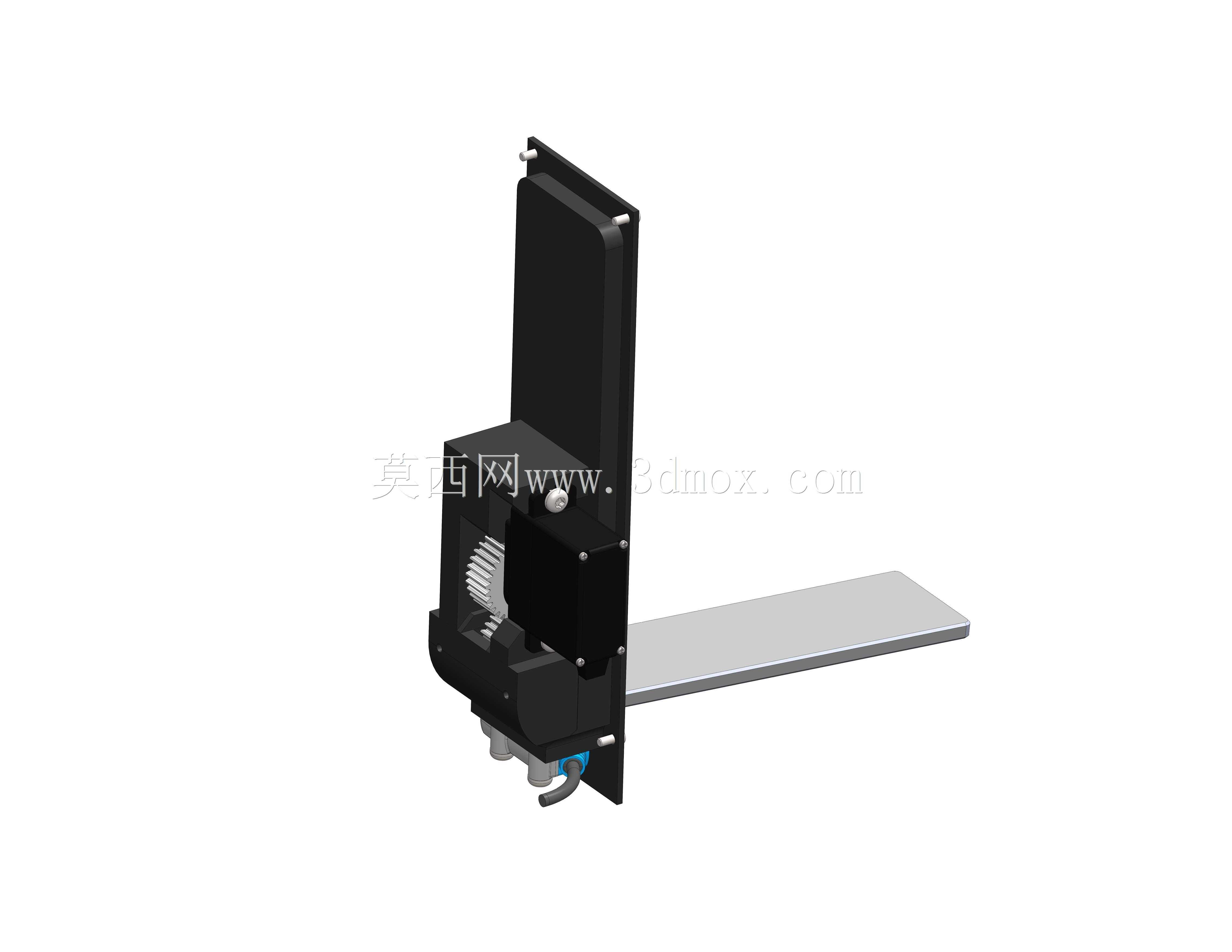

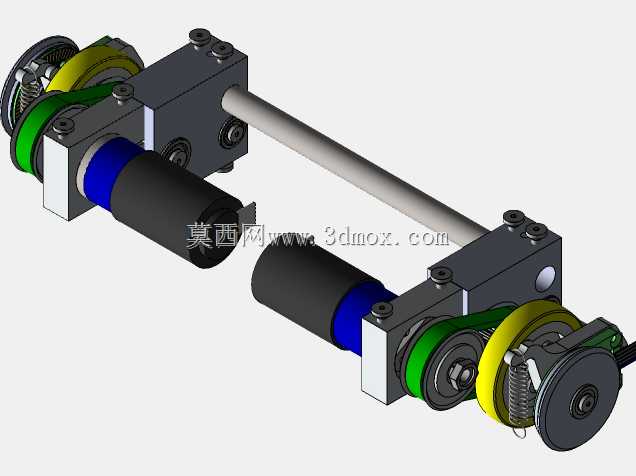

该款移动竞技机器人主要面向高校机器人竞技赛事场景设计，核心用于赛事内的物料拾取、定点投放、路径对抗等竞技任务执行，整体结构围绕赛事规则下的快速响应、精准定位需求搭建。从结构布局来看，整机采用分层式框架设计，底层为动力行走层，布置驱动轮组、从动万向轮与动力供电模块，轮组排布采用差速驱动方案，可实现零半径转向，适配竞技场地内狭窄通道的快速转向需求，行走轮的轮面材质选用高摩擦系数的聚氨酯包胶材质，可在赛事常用的哑光PVC场地表面提供足够抓地力，避免急停、急启阶段出现打滑偏移。中层为功能执行层，搭载双视觉采集模块、执行末端驱动组件与核心控制单元，双相机采用上下错位布置，上方相机负责全局场地的视觉定位与路径识别，可快速捕捉场地内的标识点、对抗方位置与目标物料点位，下方相机负责近距离的物料定位与拾取对位，识别精度可覆盖毫米级的物料对位需求，执行末端采用可快速更换的快拆接口，可根据不同赛事任务快速更换拾取夹爪、推料挡块、投放机构等功能组件，无需拆解主体框架即可完成末端切换。上层为防护与拓展层，布置防撞缓冲结构与拓展安装位，防撞条采用弹性EVA材质内嵌接触传感器，发生碰撞时可快速触发信号反馈给控制系统，及时调整行进路径避免结构硬撞击损坏，拓展位预留了标准安装孔位，可根据赛事需求加装额外的传感器、辅助执行机构等组件。设计阶段充分考虑了竞技场景下的结构强度与重量平衡，主体框架采用轻量化铝合金型材拼接，连接部位采用角件与螺栓紧固，既保证整体结构刚性，避免高速行进过程中出现结构形变影响定位精度，又将整机重量控制在合理区间，降低动力负载提升续航时长。所有电气走线均采用内嵌式线槽布置，避免走线外露被场地结构或对抗设备剐蹭导致线路故障，电池仓采用抽拉式快换结构，可在赛事间隙快速完成电池更换，减少备赛等待时间。整机的安装边界充分适配赛事规则的尺寸限制，初始状态下的长宽高尺寸完全符合赛事检录要求，执行机构展开后的动作范围也经过反复校核，不会出现超出规则限制的动作边界，视觉模块的安装角度经过多轮场地测试调整，可覆盖最大范围的场地识别区域，同时避免出现视觉盲区影响竞技判断。驱动轮的安装位置经过重心配平计算，整机重心落在轮组支撑面的几何中心附近，急停、急转向阶段不会出现侧翻风险，所有活动关节处均设置有限位结构，避免执行机构动作超程导致结构损坏或干涉其他组件运行。
