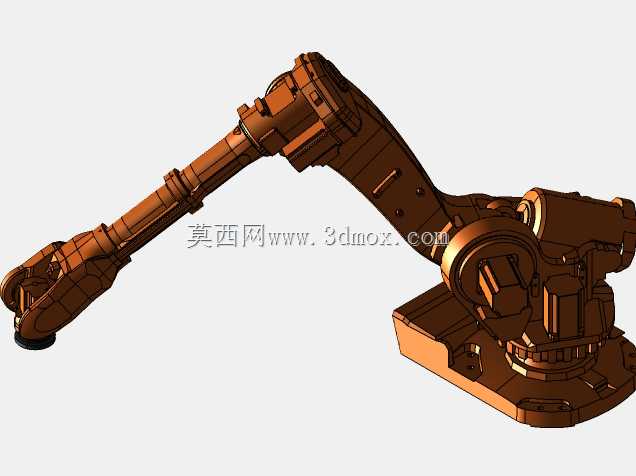

这款六轴机械臂的结构设计,首先要匹配重载工位的实际作业需求,在汽车整车焊装线、重型零部件搬运、大型铸件打磨、重型机床上下料这类场景里,它的大负载长臂展特性刚好能覆盖传统专机无法灵活适配的多工位作业范围。从结构布局来看,底座采用大尺寸方形安装法兰设计,安装孔位围绕回转中心均匀排布,能将整机作业时的倾覆力矩均匀传递到安装基础上,避免长期重载作业出现基础松动的问题,底座内部预留了伺服电机、谐波减速器的安装腔体,同时走线路径做了内嵌式设计,避免大角度回转时线缆拖拽磨损。

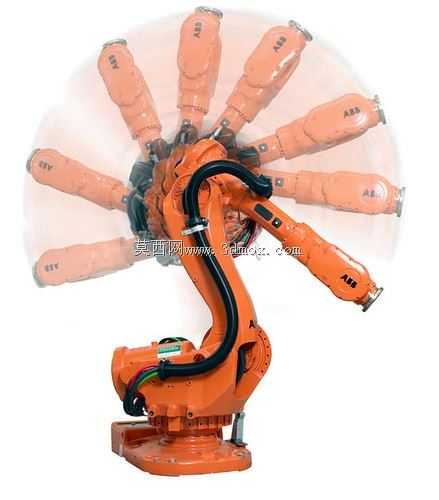

大臂与小臂的关节衔接处采用了双支撑铰接结构,相比单悬臂支撑的结构,能承受更大的侧向弯矩,在满负载伸展到最远作业半径时,关节处的形变控制在工业作业允许的精度范围内,不会因为臂杆挠曲影响末端定位精度。六个关节的转动范围做了机械硬限位与软件限位的双重冗余设计,其中腰座回转关节可实现接近整周的转动范围,大臂俯仰关节能覆盖从低位取件到高位码垛的角度区间,小臂、腕部的三个关节组合起来,可让末端执行器实现任意空间姿态的调整,哪怕是工件内侧焊缝、复杂曲面打磨这类需要特殊进刀角度的工位,也能灵活调整姿态完成作业。
设计过程中优先考虑了关节维护的便捷性,每个关节的减速器注油口、编码器校准位都预留了操作空间,日常维护时不需要拆解大面积的臂体护罩,就能完成润滑、校准作业。臂体的外壳采用铸造结构加加强筋布局,在保证整体刚性的前提下尽可能降低臂体自重,减少伺服电机的负载惯量,提升动态响应速度。末端法兰采用标准的工业机械臂接口尺寸,可快速适配焊枪、夹爪、打磨头、真空吸盘等不同类型的末端执行器,不需要额外做过渡转接板的定制,缩短产线换型的调整周期。
从安装边界来看,整机的安装基础需要满足对应的承重与水平度要求,作业半径覆盖范围内要预留足够的安全空间,避免臂体运行时与周边工装、护栏发生干涉,同时底座的走线孔要对应现场的线缆、气路管路布局,减少外接管线的弯折半径。这款机械臂的结构参数完全匹配重载工业场景的连续作业需求,关节处的密封结构可适配车间内的焊接飞溅、金属粉尘环境,避免杂物进入关节内部影响传动件寿命,整体结构的刚性冗余设计,能满足长时间满负载连续作业的稳定性要求,不会因为长期交变载荷出现结构疲劳变形。
- 上一篇:3030铝型材用T形槽直角连接角件
- 下一篇:螺纹锁固剂自动涂覆作业设备结构
- 全部评论(0)
- 模板大小 16.41 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering
- 软件分类 工业机器人
