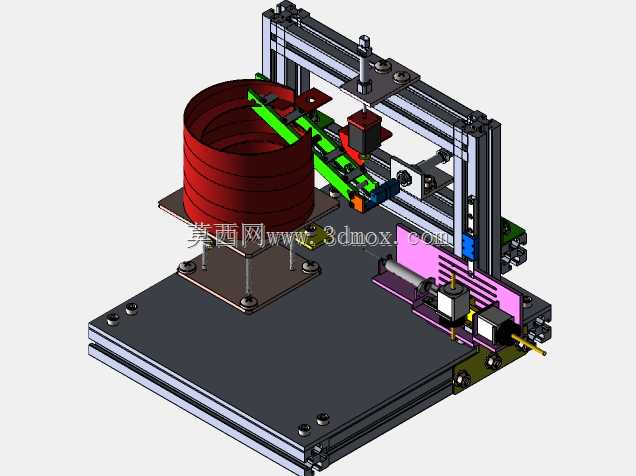

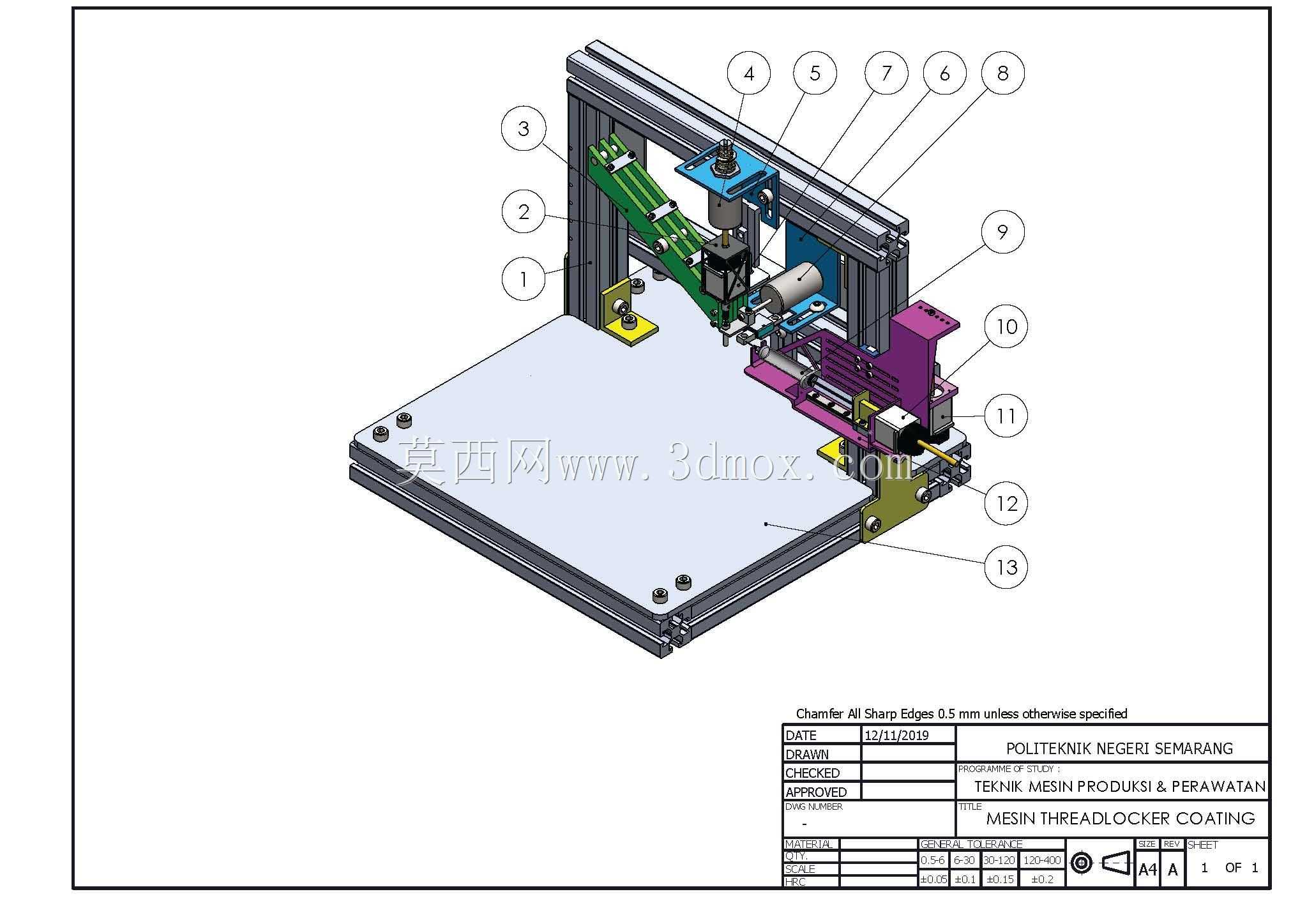

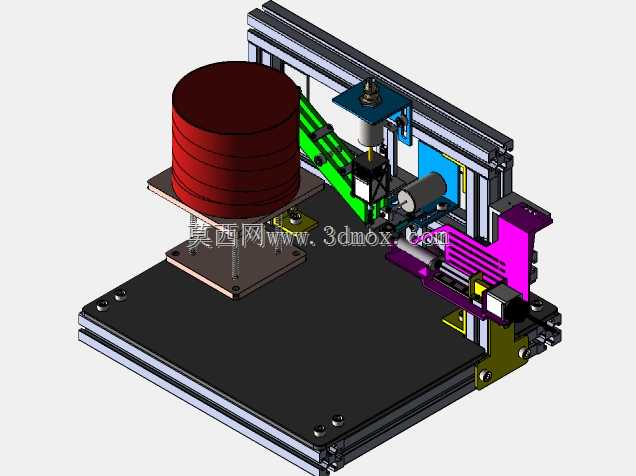

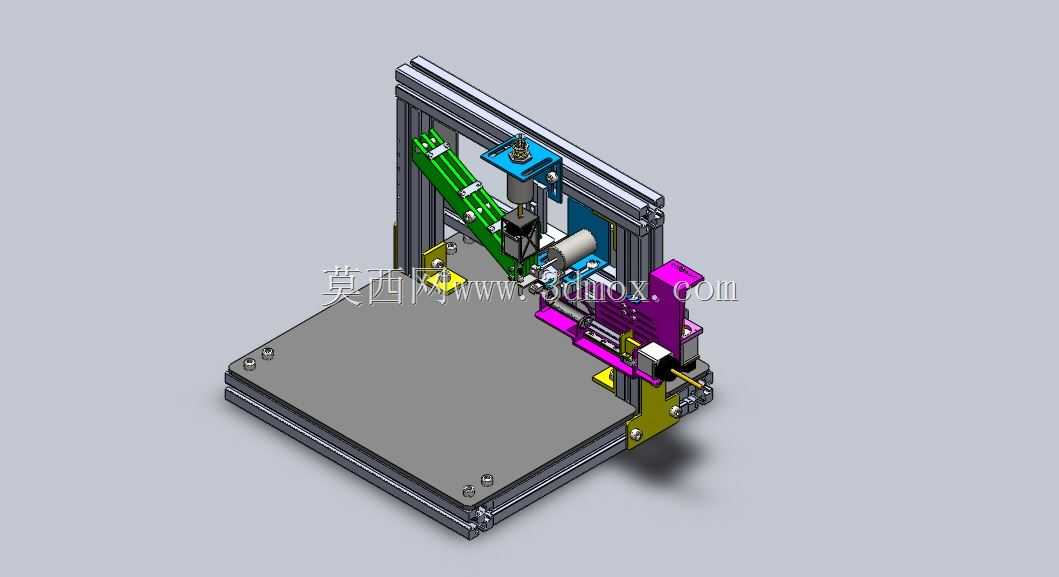

螺纹锁固剂自动涂覆作业设备结构

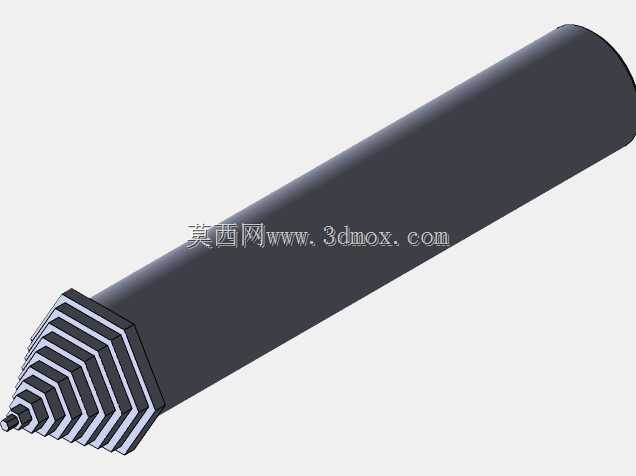

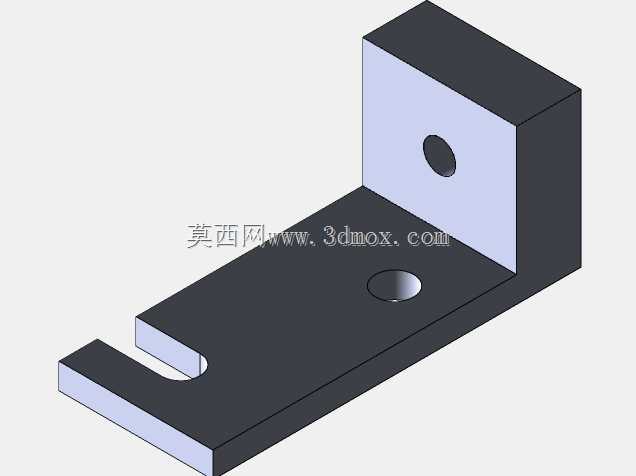

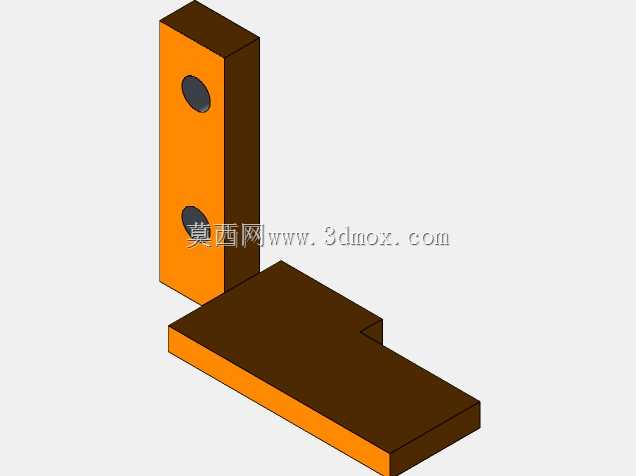

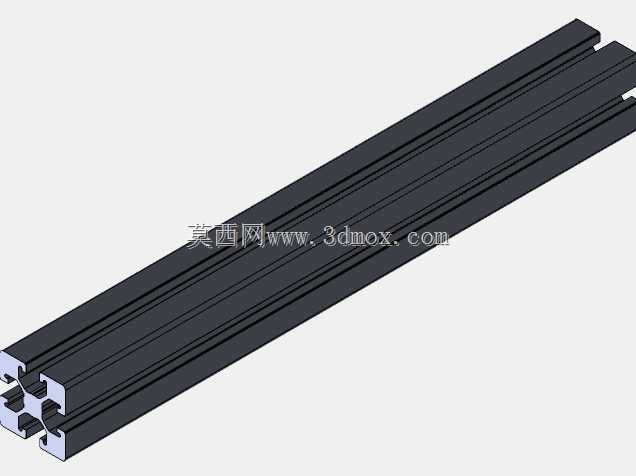

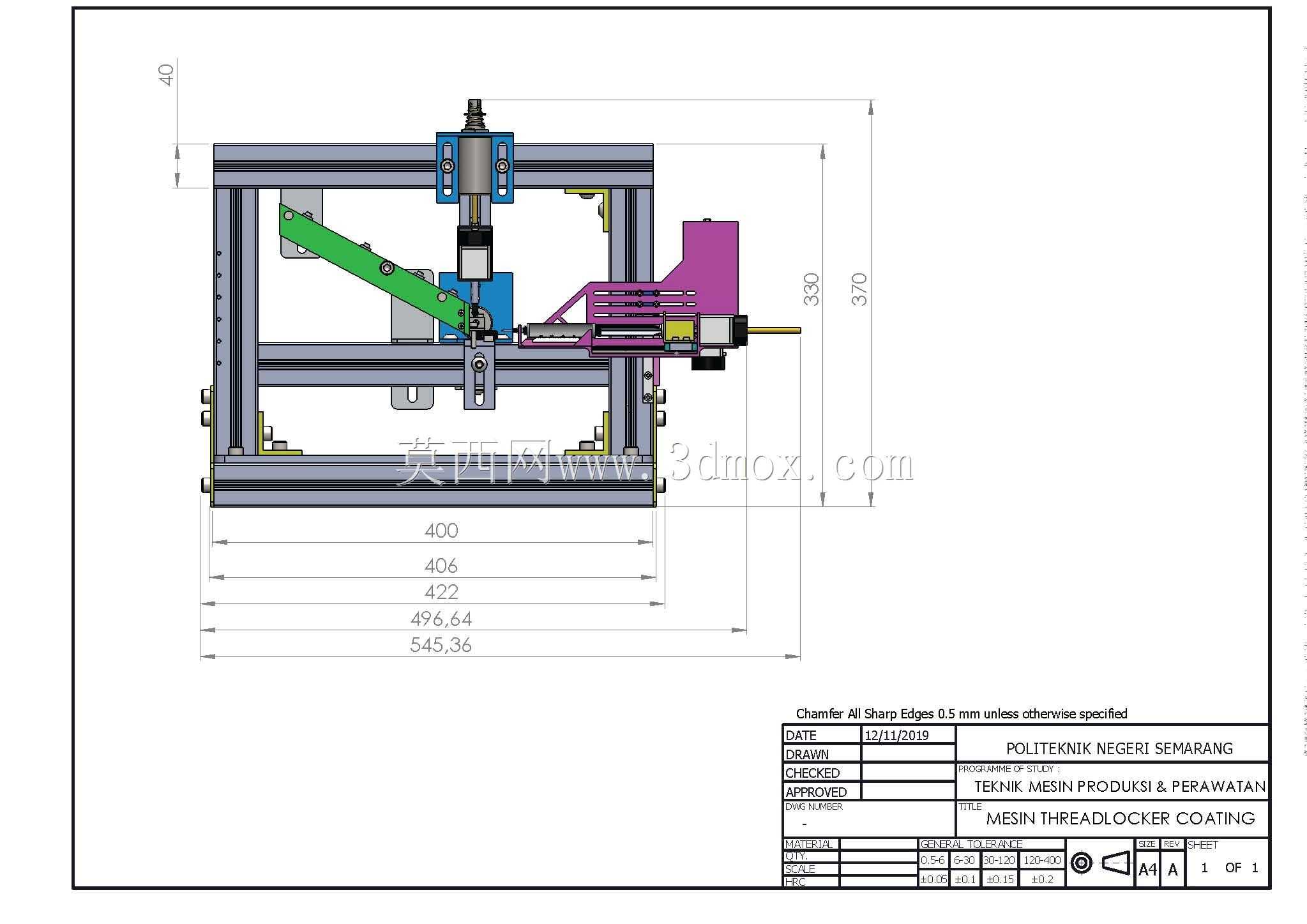

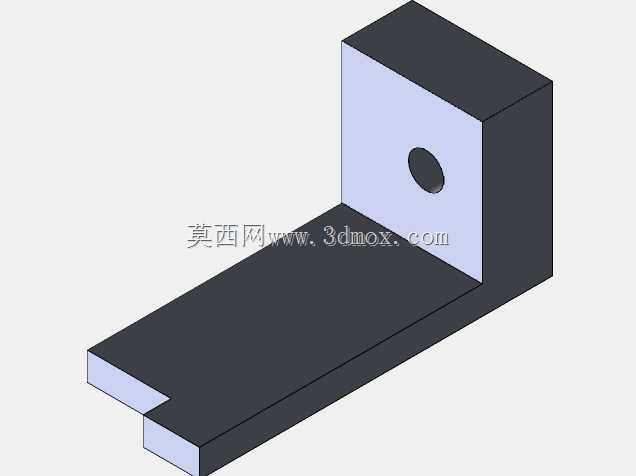

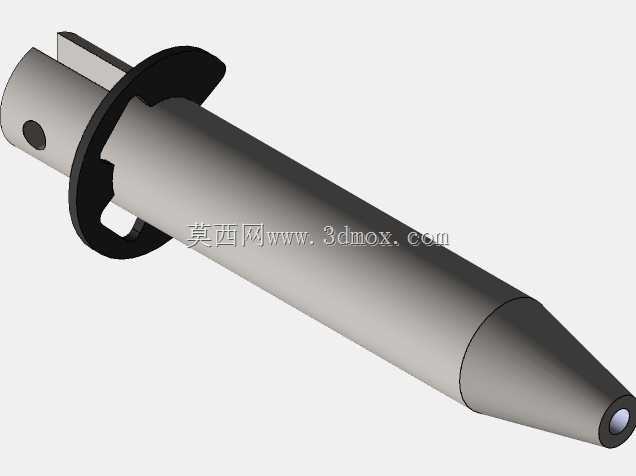

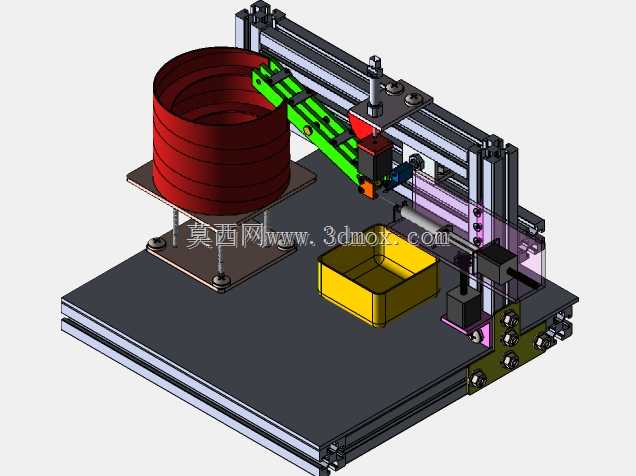

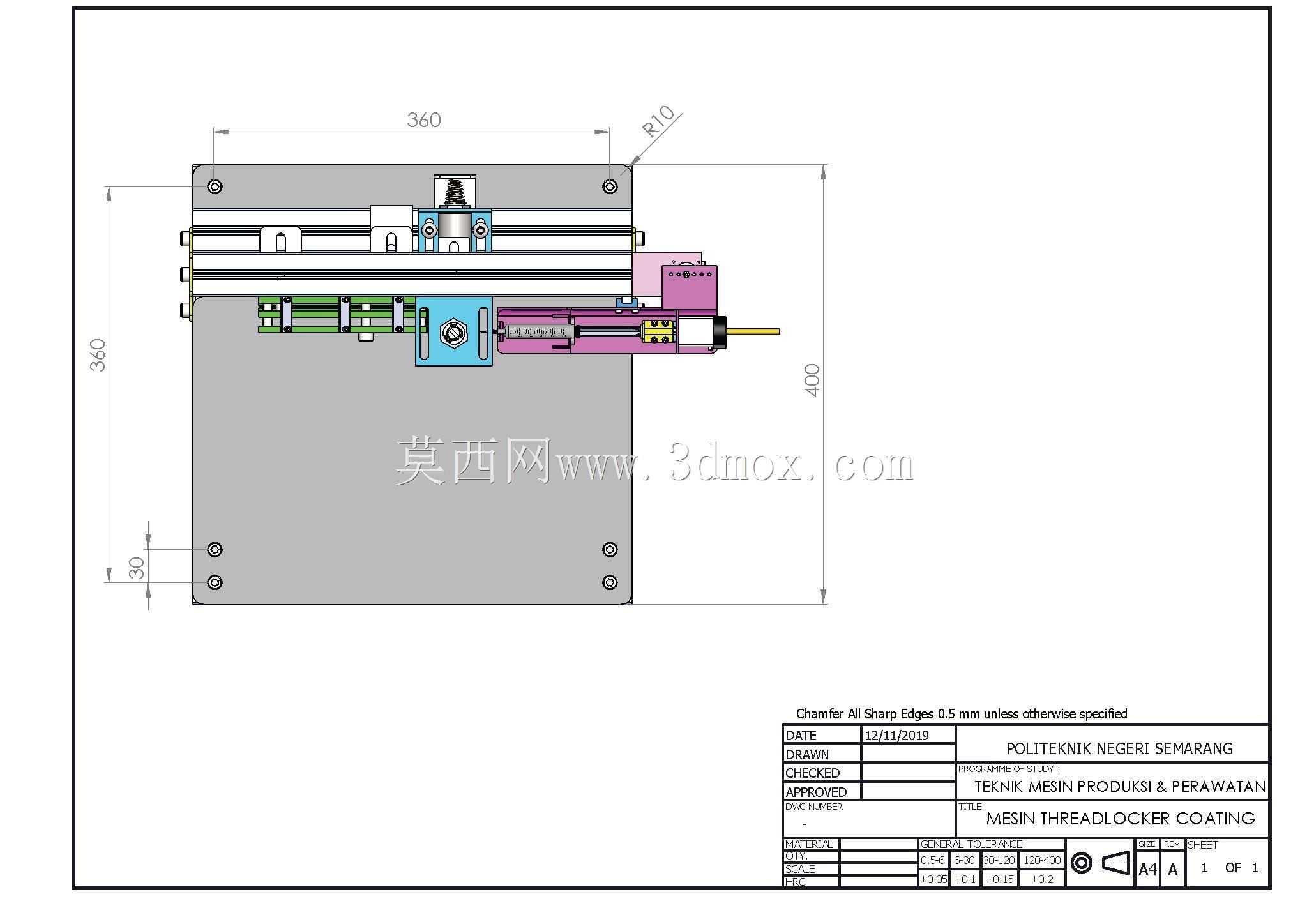

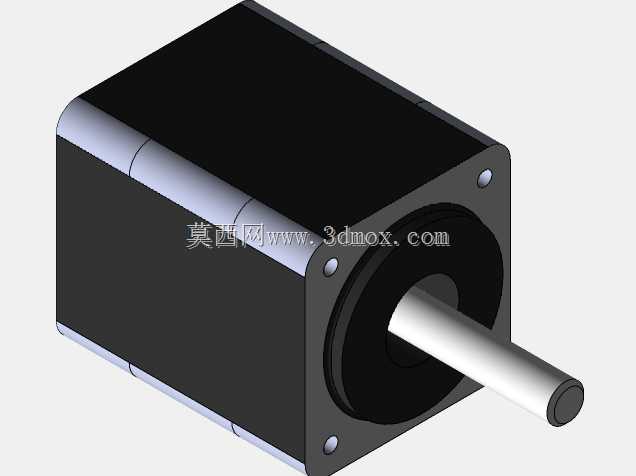

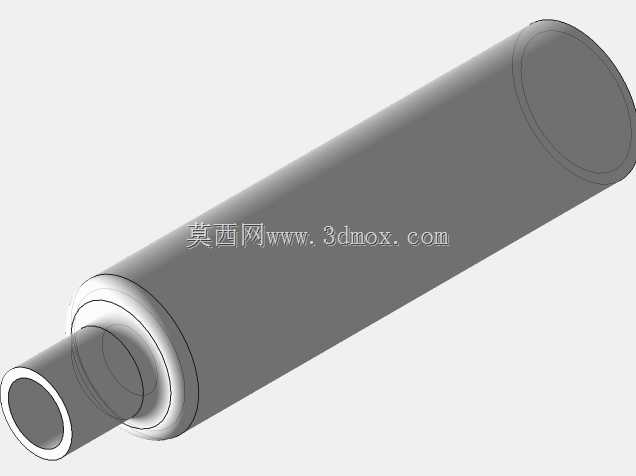

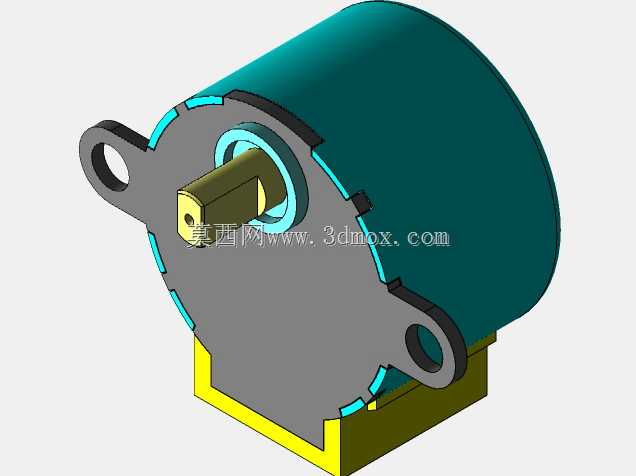

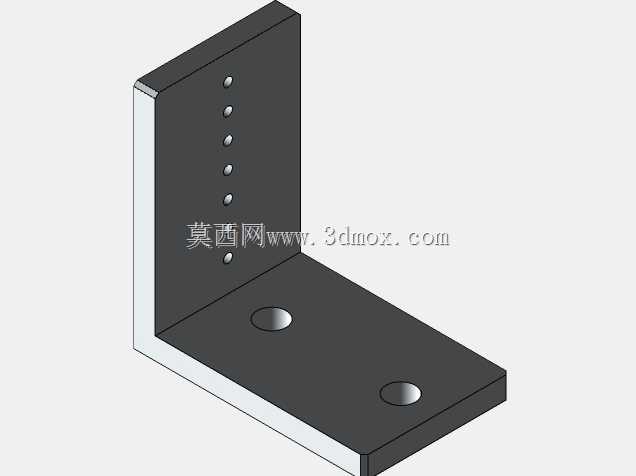

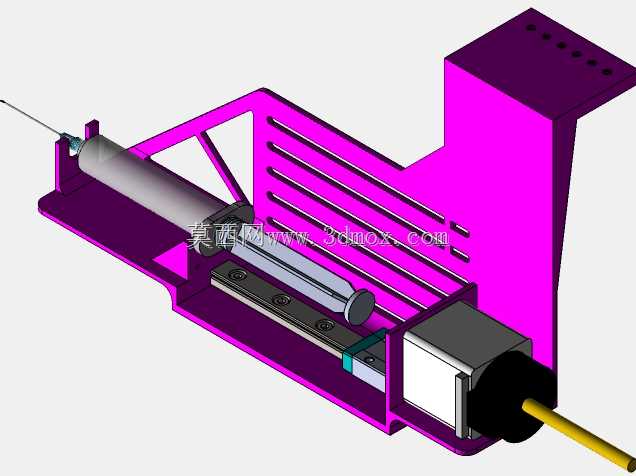

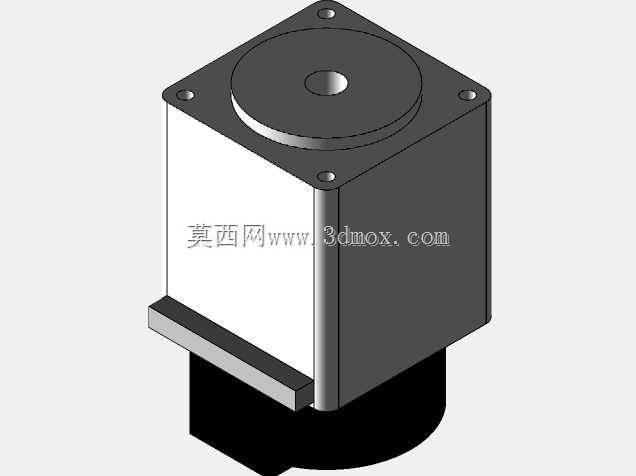

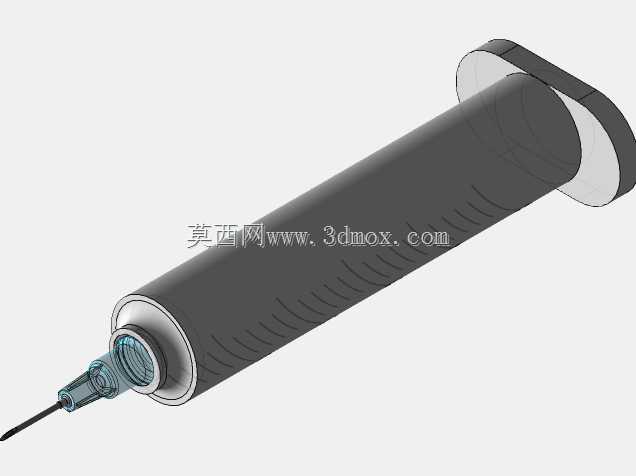

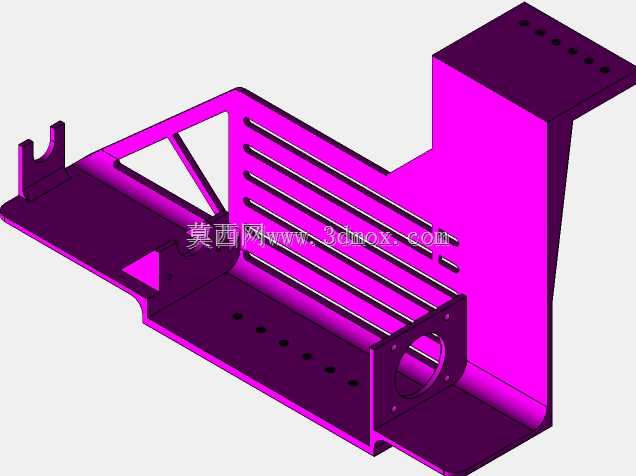

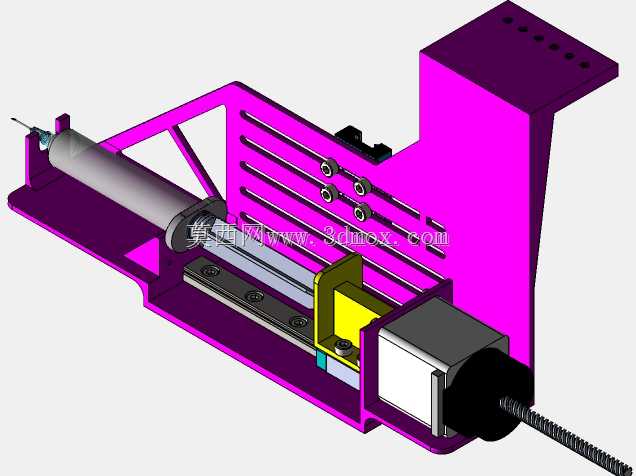

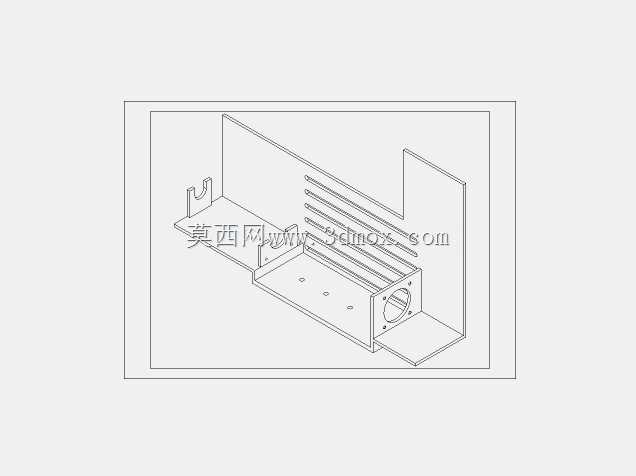

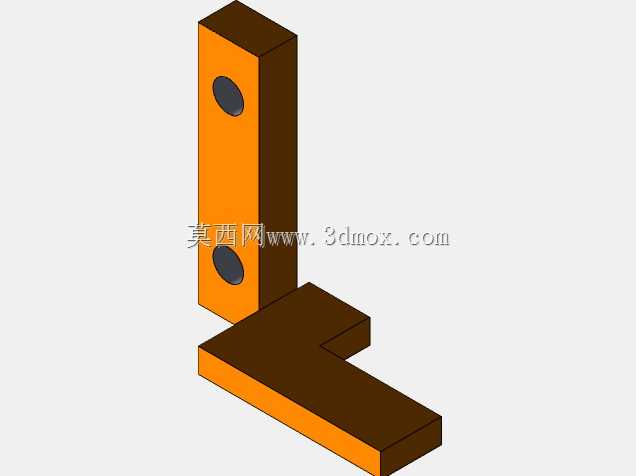

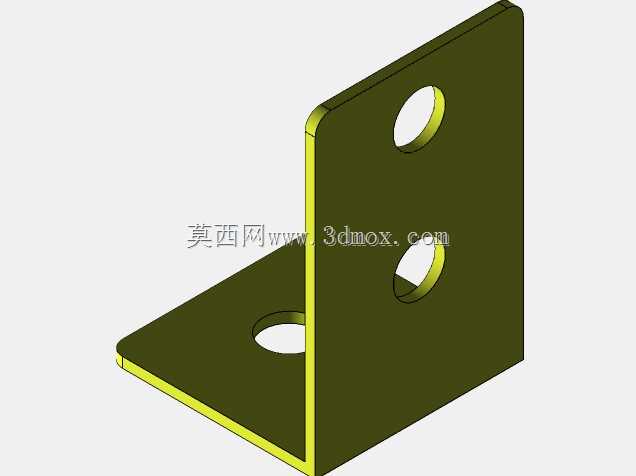

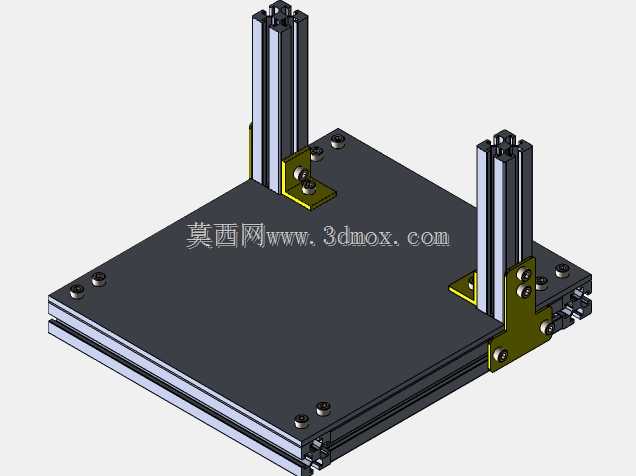

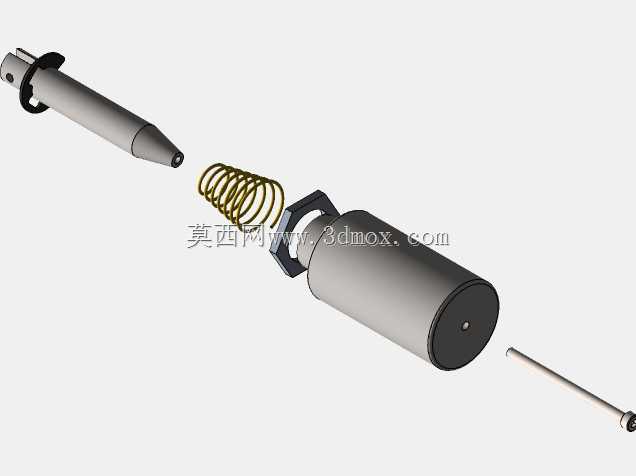

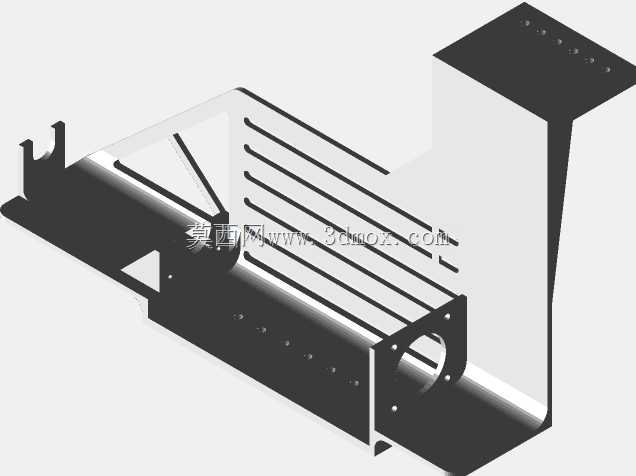

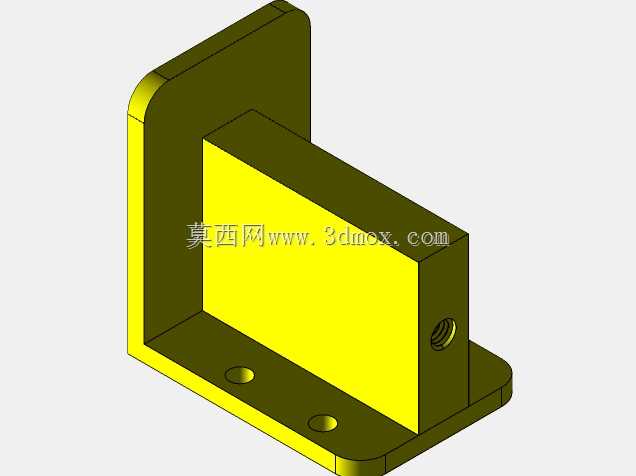

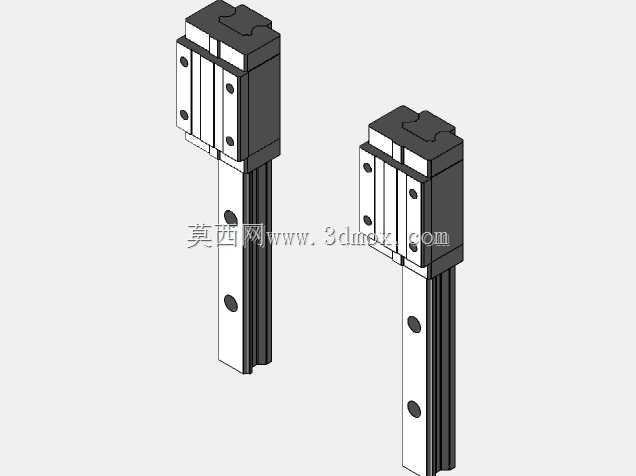

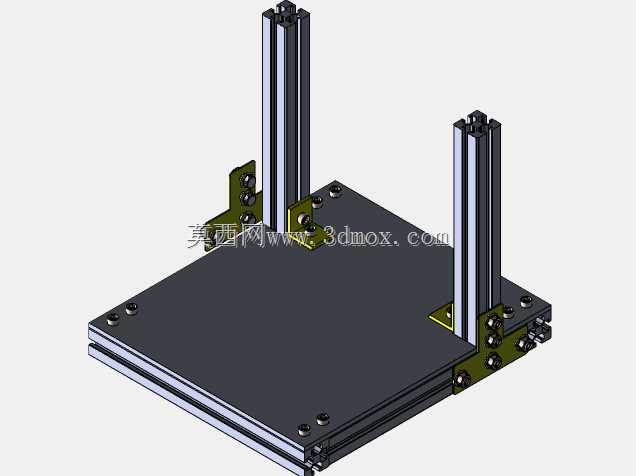

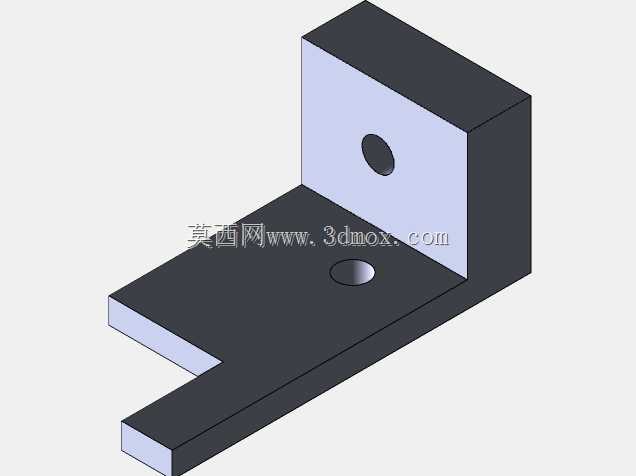

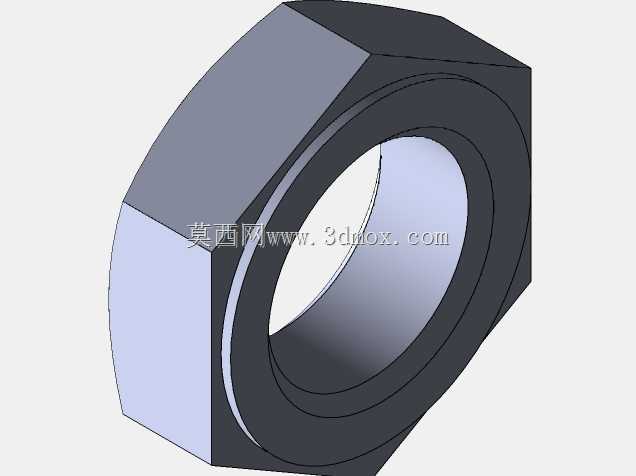

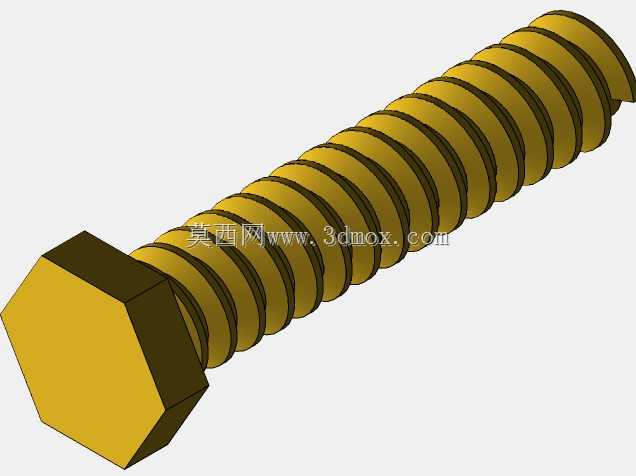

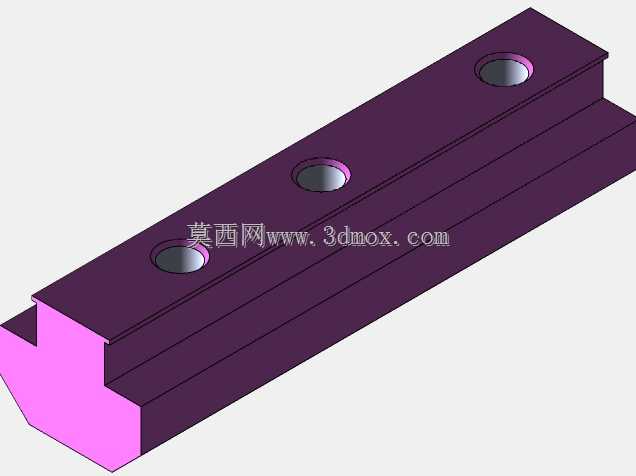

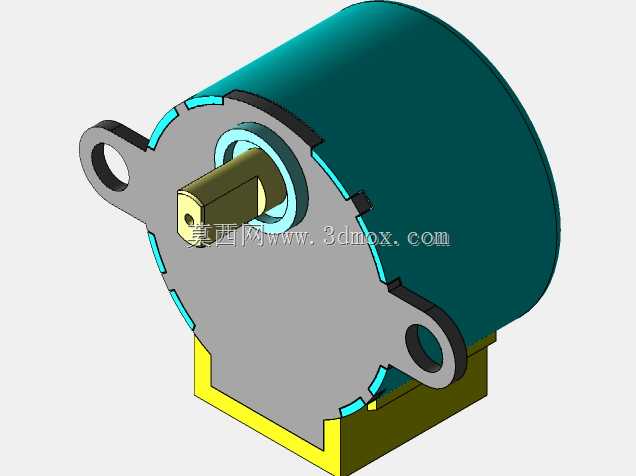

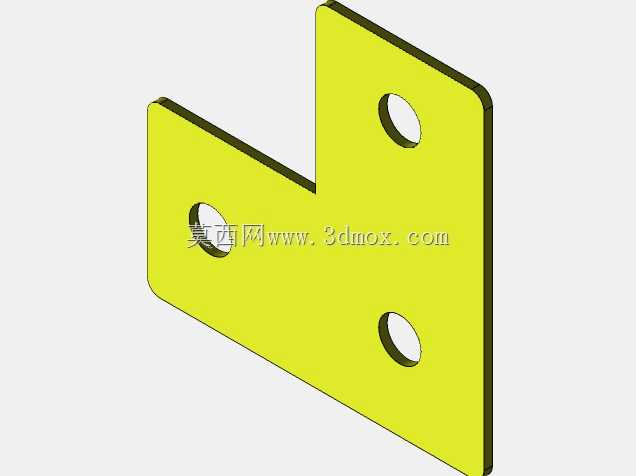

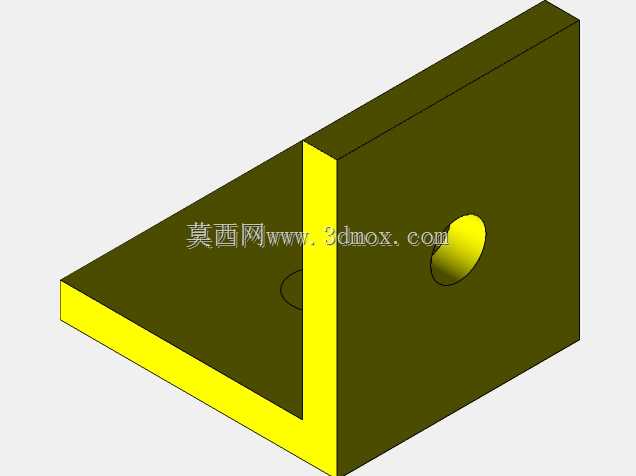

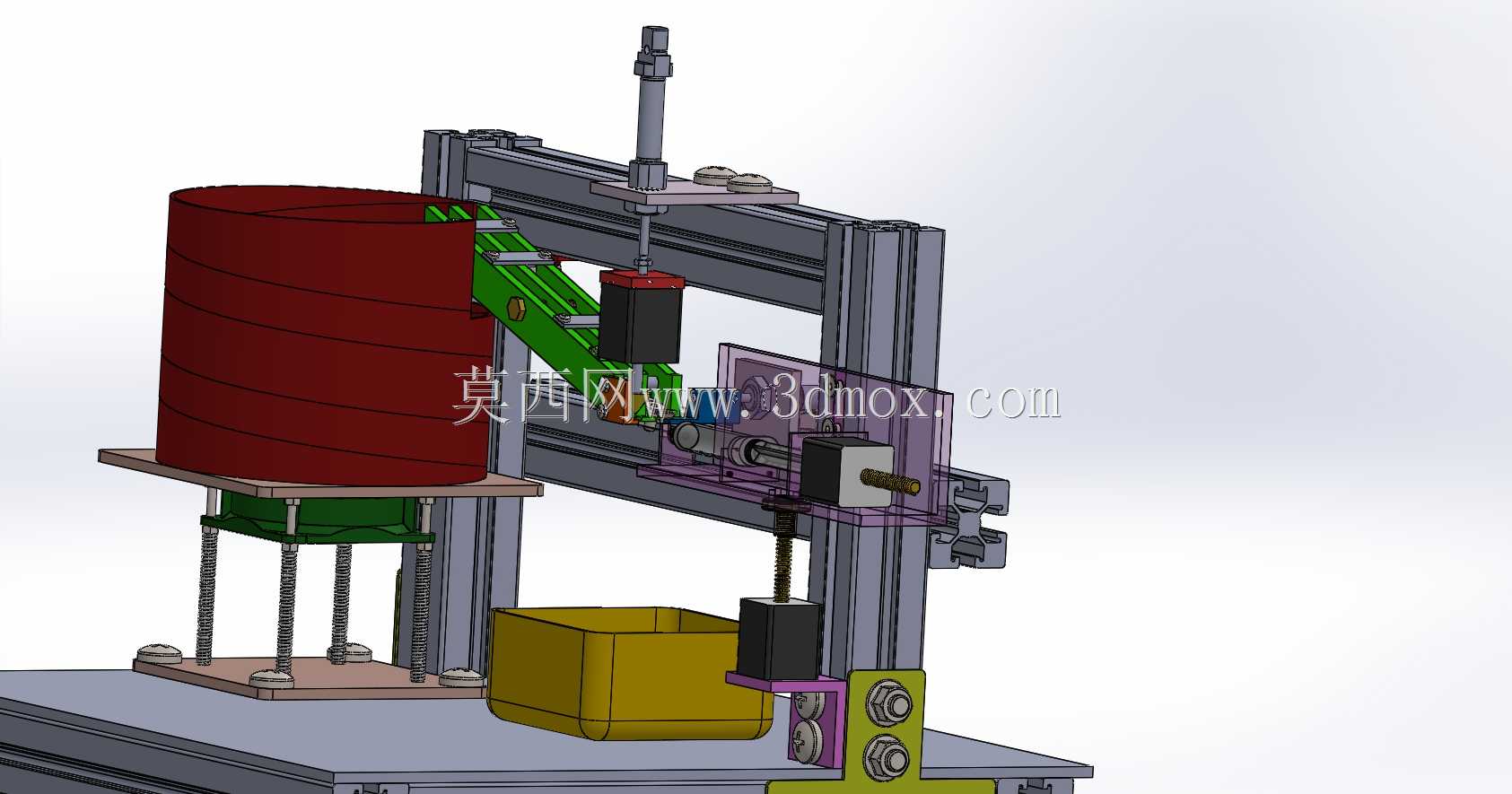

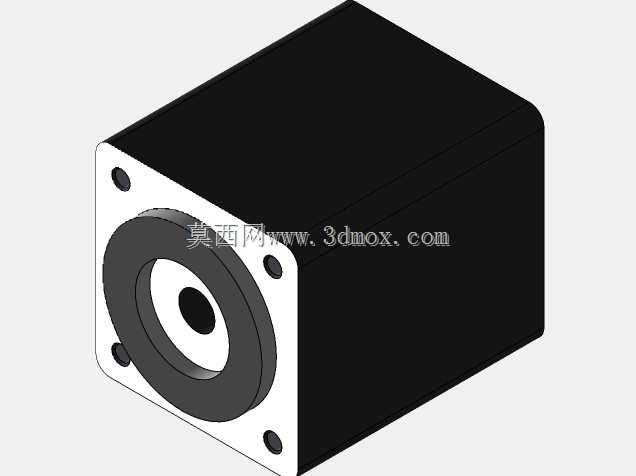

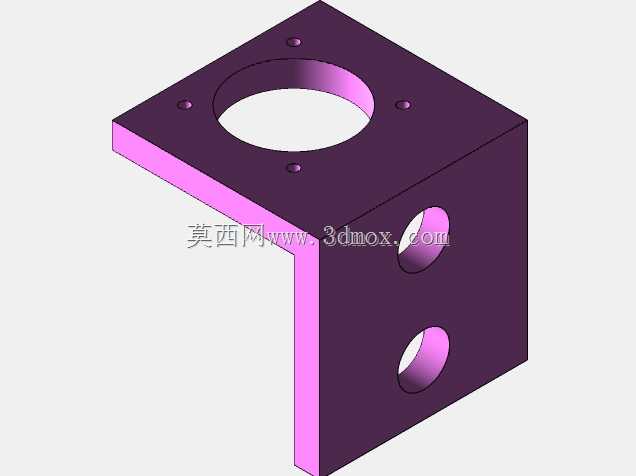

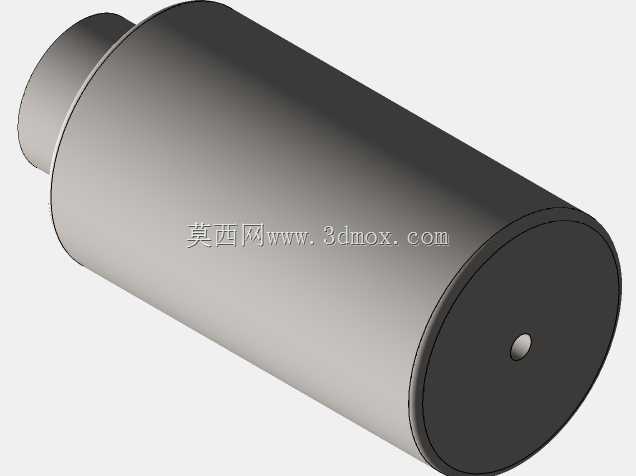

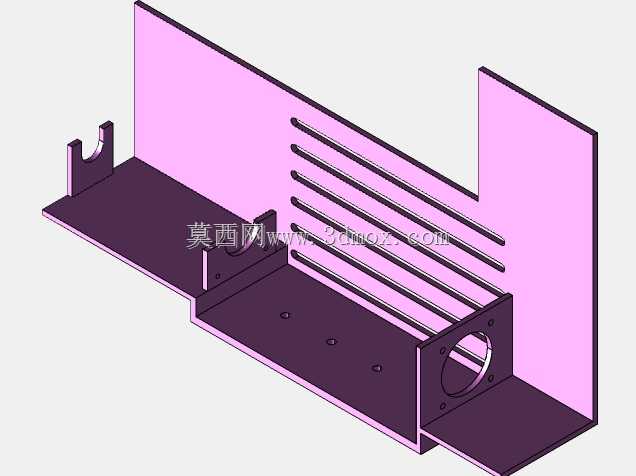

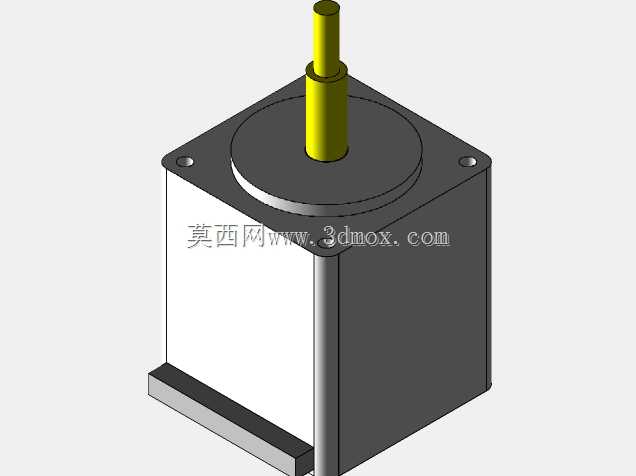

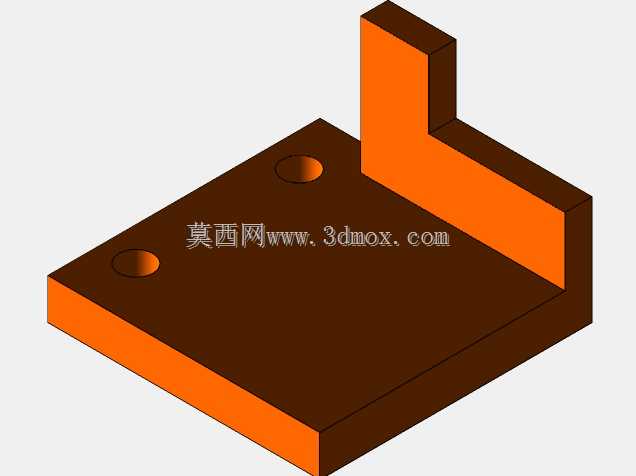

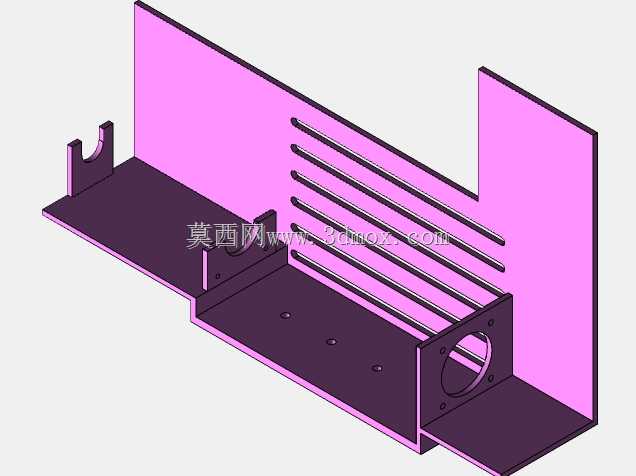

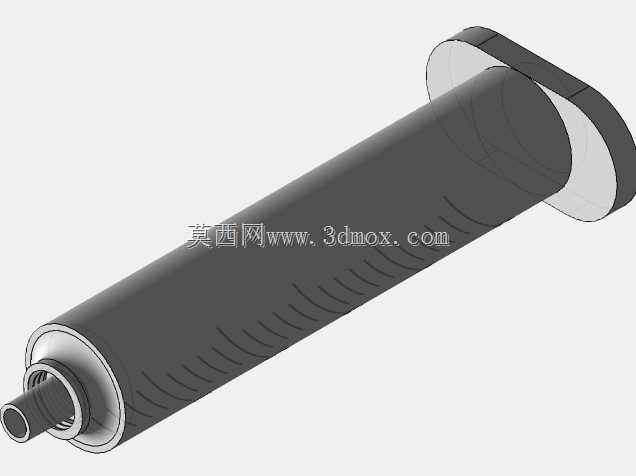

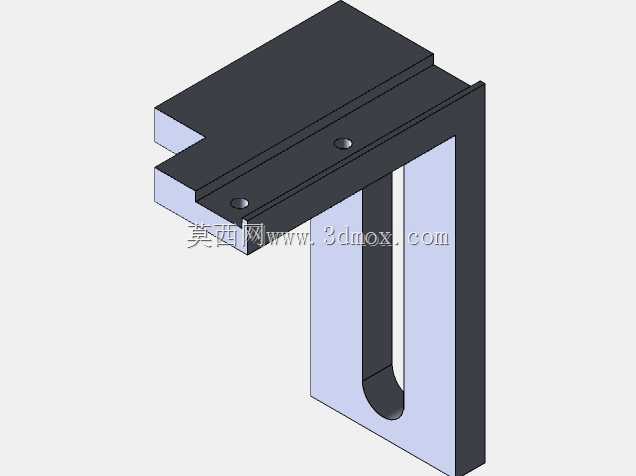

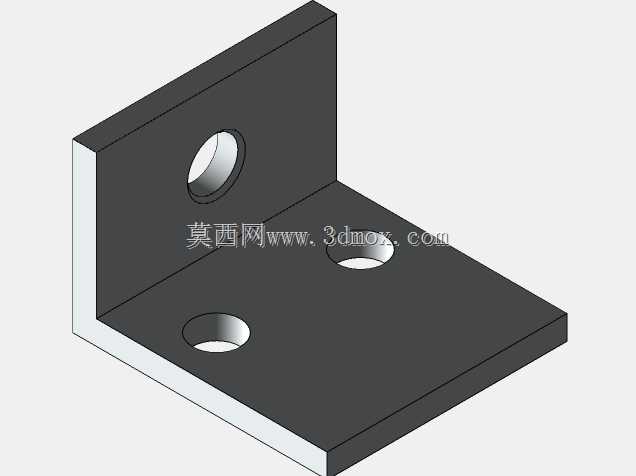

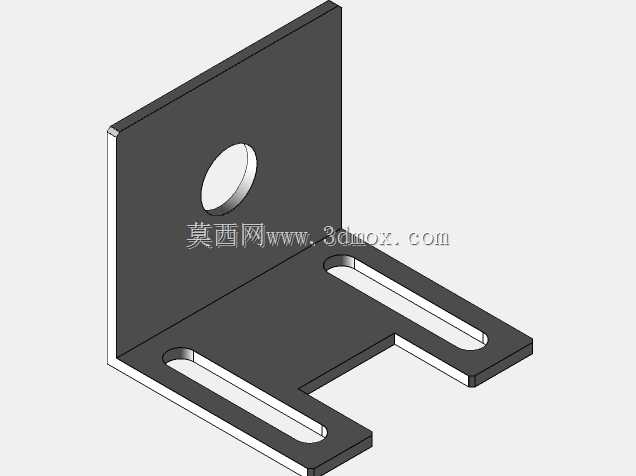

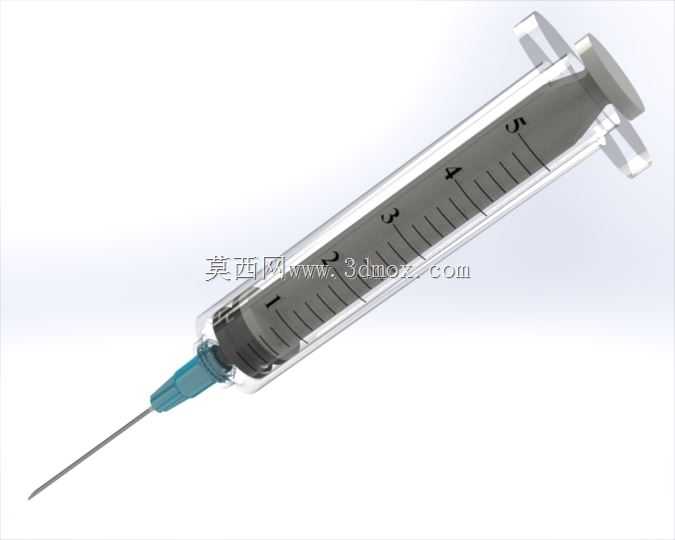

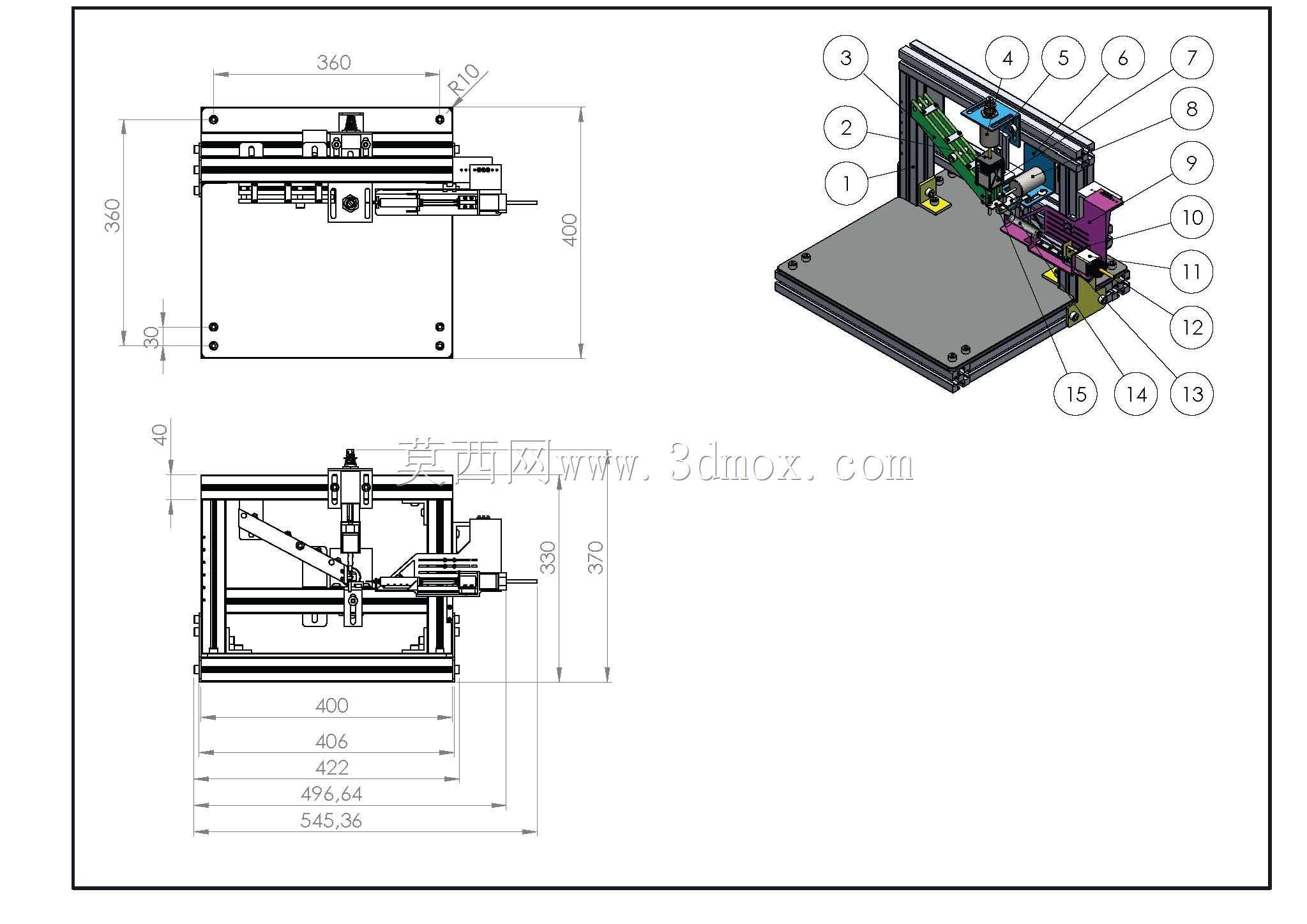

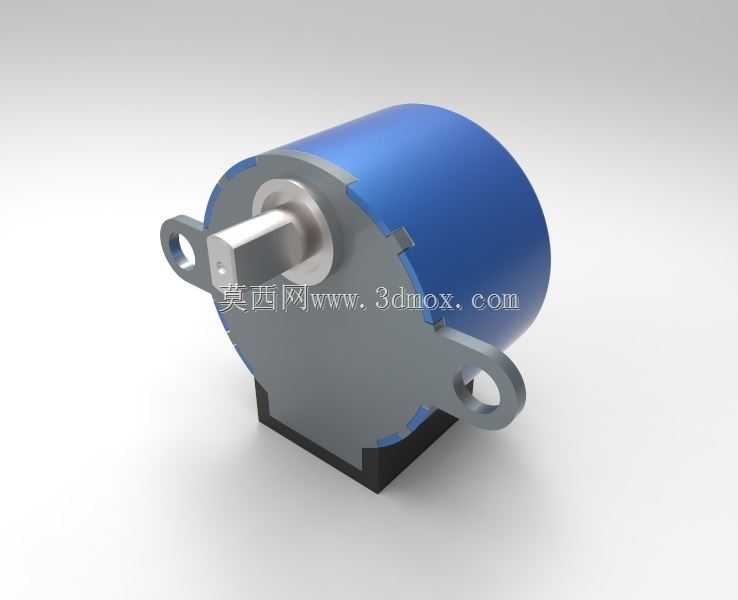

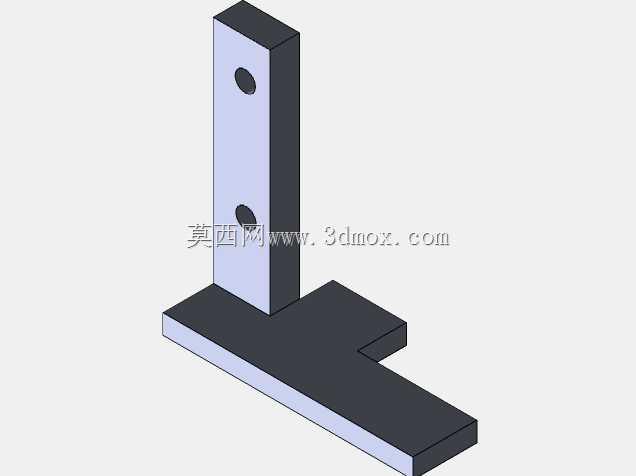

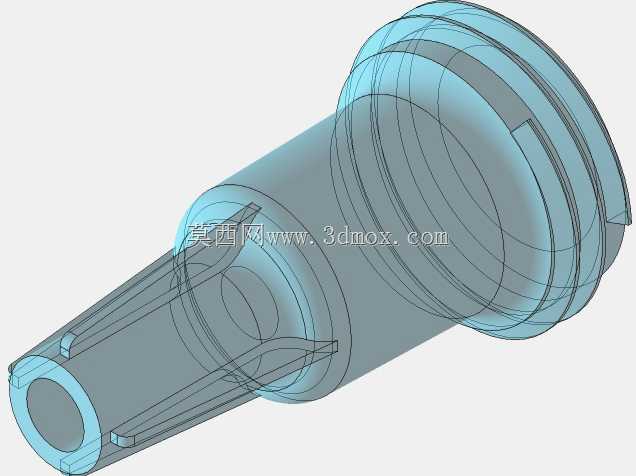

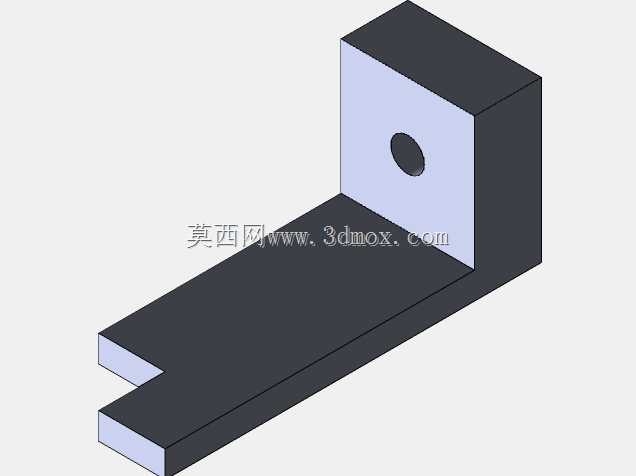

在紧固件批量加工、机电产品装配的生产场景中，螺纹连接的防松可靠性直接决定整机服役寿命，传统人工刷涂螺纹锁固剂的作业方式，存在涂覆量不均、锁固剂溢出污染螺纹啮合面、作业效率难以匹配流水线节拍的痛点，这类螺纹锁固涂覆设备正是针对该类工况开发的专用作业装置。设备核心功能是完成螺纹件表面锁固剂的定量精准涂覆，通过非固定线性步进电机驱动注射机构，将储存在针筒内的液态螺纹锁固剂按照预设流量、涂覆行程输出，可适配不同规格的外螺纹、内螺纹工件涂覆需求，涂覆过程中锁固剂的涂布范围可通过机构行程限位调整，避免锁固剂渗入螺纹非配合区域造成后续装配卡滞。从结构设计思路来看，设备采用L型立式安装基座作为承载主体，基座的垂直立面与水平安装面通过一体加工保证垂直度公差，垂直立面上预留的定位孔用于安装注射机构的导向组件，水平台面可搭配不同的工件定位工装，适配螺栓、螺柱、螺纹套等多种工件的装夹需求，整体结构没有冗余的外伸部件，安装边界紧凑，可直接嵌入现有紧固件加工生产线的工位间隙，不需要对原有产线布局做大规模改造。设备的驱动端采用线性步进直驱的方案，省去了传统丝杠传动的回程间隙，注胶量的控制精度可达到毫克级，针对不同粘度的螺纹锁固剂，可通过调整步进电机的运行转速、推进步距匹配出胶特性，避免高粘度锁固剂涂覆时出现断胶、拉丝的问题。基座的立面与台面均设计有标准化的T型槽安装位，注射滑台的安装高度、水平位置可根据工件长度灵活调整，不需要额外加工转接板，现场调试时可快速完成不同批次工件的参数切换。考虑到工业现场的长期使用需求，基座采用加厚钢板焊接后时效处理，避免长期受步进电机往复运行的振动影响出现结构变形，注胶机构的安装面做了平面度精磨处理，保证注射嘴的运行轨迹与工件螺纹轴线的同轴度，减少涂覆偏斜造成的锁固剂浪费。这类设备可直接对接自动化装配线的工件上料机构，配合工件旋转夹具可实现360度环向均匀涂胶，相比人工涂覆作业，锁固剂的用量可降低30%以上，同时避免人工接触液态锁固剂造成的皮肤刺激问题，在汽车零部件装配、通用机械紧固件加工、电子电器产品组装等场景都有广泛的适配性。
