可堆叠式树莓派透明亚克力安装防护壳

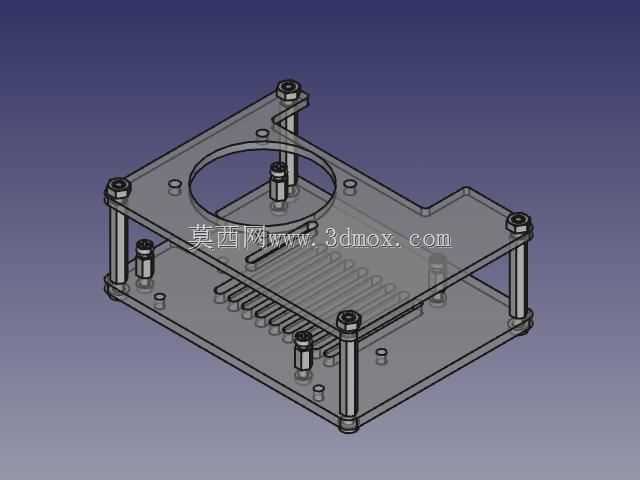

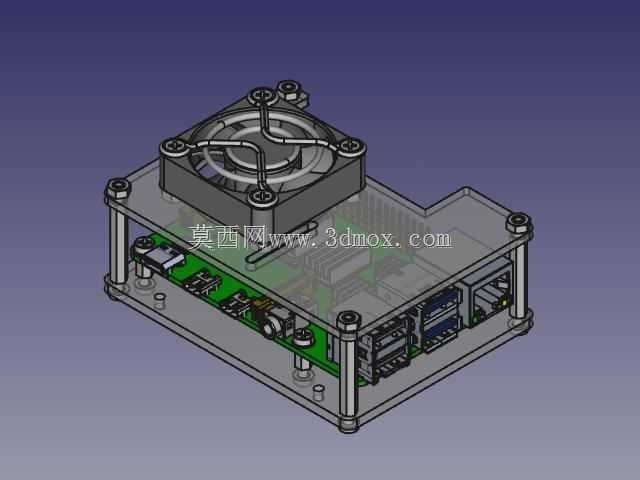

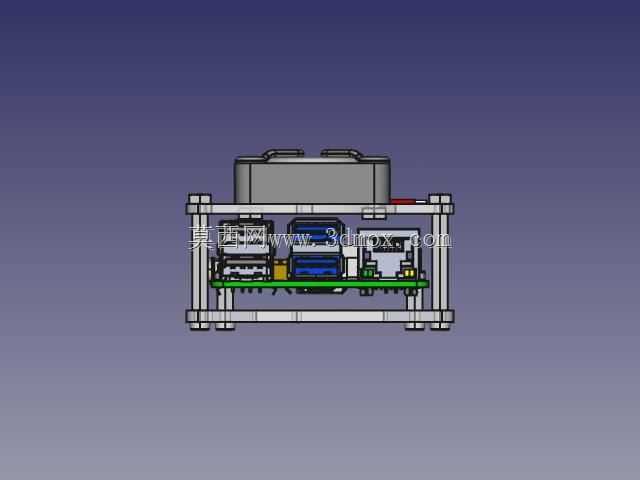

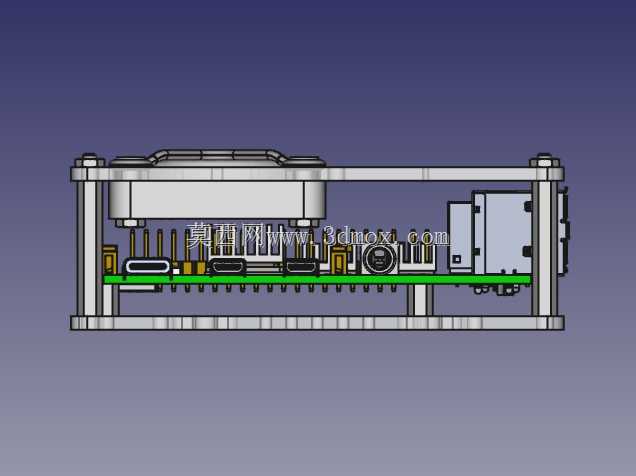

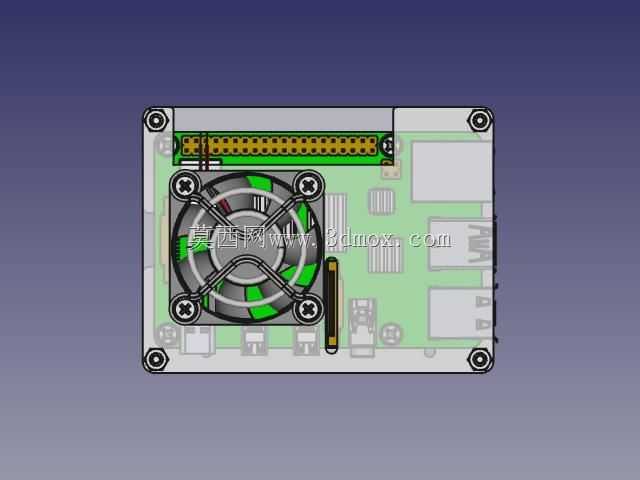

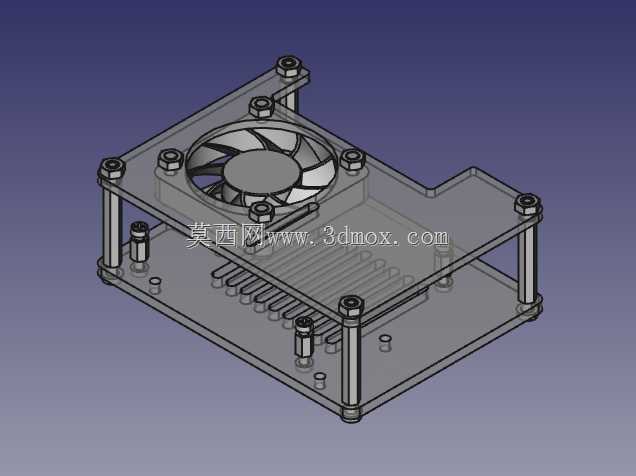

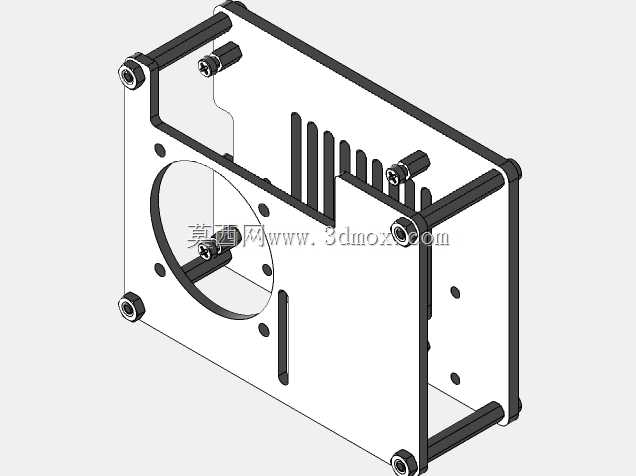

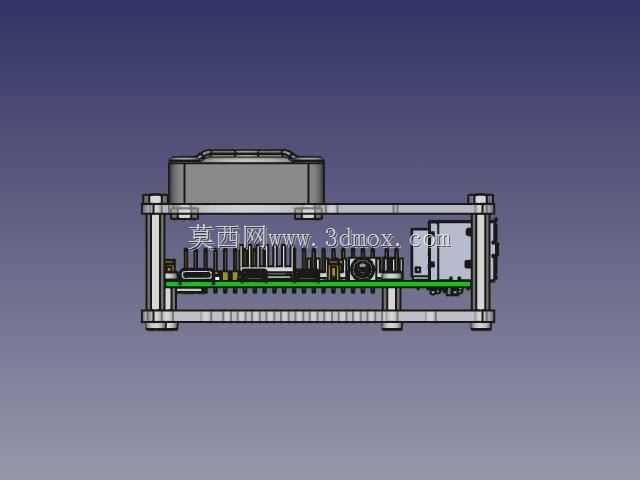

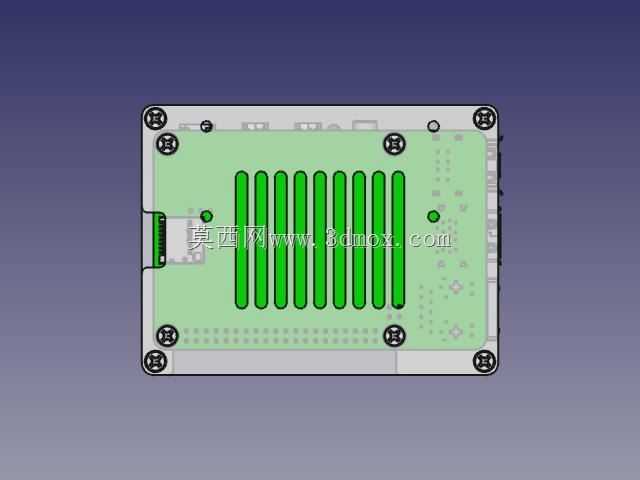

这款安装防护结构主要面向嵌入式开发、小型边缘计算节点部署场景，适配多代树莓派单板计算机的安装固定需求，解决多板堆叠部署时的空间占用、板件防护、散热兼容问题。在实际项目应用中，不管是实验室多节点测试台搭建，还是小型工控柜内嵌入式计算单元部署，这类防护壳都能避免裸板直接接触金属柜体引发的短路风险，同时规整内部走线，减少外接线材拉扯对板载接口的损伤。设计上采用上下双层板搭配铜柱支撑的结构，上层板预留了风扇安装位，当用户选择多板堆叠使用时，可将低转速静音风扇固定在上层板内侧，直吹下方主板的核心处理器与内存颗粒区域，配合下层板一体成型的散热鳍片导风结构，形成定向风道，避免堆叠状态下热量淤积在板件间隙内。上下层板的安装孔位完全对齐，支持多组壳体上下叠装固定，叠装时相邻壳体共用支撑铜柱，无需额外增加连接件，能在有限的垂直空间内布置多块计算板卡，大幅缩小多节点设备的整体占地面积。壳体的板件边缘做了圆角处理，避免安装调试时划伤操作人员，所有安装孔位都做了沉头设计，固定螺丝拧入后不会突出板件表面，保证叠装时上下壳体接触面完全贴合，不会出现凸起干涉。板件上对应树莓派的所有外接接口都预留了精准的避让缺口，包括电源接口、HDMI接口、USB接口、GPIO排针区域，安装后无需拆卸壳体即可完成所有外设的插拔操作，也不会遮挡板载的状态指示灯，方便日常运维时直接查看设备运行状态。支撑铜柱的长度经过匹配计算，既保证上下板之间有足够的空间容纳树莓派板卡与外接散热片，也不会因为空间过大导致风道分散影响散热效率，下层板的底部预留了垫高脚位，安装后壳体底部与安装面之间留有空隙，避免底部直接贴合安装面阻碍空气流通，同时也能防止安装面的冷凝水直接接触板件。针对不同型号树莓派的固定孔位差异，板件上预留了多组兼容安装孔，可适配2代、3B/3B+、4代等多个主流型号的树莓派板卡，用户无需更换壳体即可完成不同型号板卡的替换安装，降低多型号设备运维的配件储备成本。壳体采用透明亚克力材质制作，日常使用时可直接观察内部板卡的接线状态、散热风扇运行情况，无需拆开壳体就能排查常见的接线松动、风扇停转等故障，大幅提升日常运维的效率。
