麦克纳姆轮格斗竞技移动机器人结构

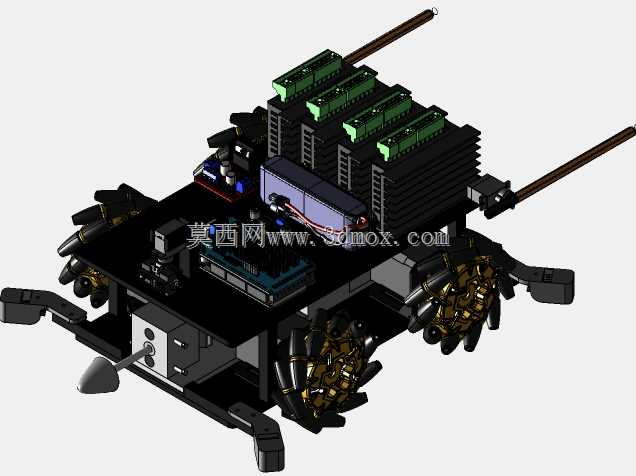

该轮式移动平台采用麦克纳姆轮作为行走执行部件，可实现平面内全向移动，无需传统转向机构即可完成横向平移、原地旋转、斜向行进等动作，适配狭小空间内的快速位姿调整需求，这类结构常应用于竞技格斗类机器人赛事场景，也可作为小型巡检、作业搭载平台的底盘参考结构。底盘上层采用分层布局设计，底层为轮系安装框架，四个麦克纳姆轮分别通过独立安装座固定在底盘四角，每个轮组预留了驱动电机的安装位，辊子与地面接触角度按照标准45度排布，保证各方向力的合成符合全向移动的运动学要求，轮系周边设置了向外延伸的防撞支撑臂，臂端预留了缓冲件安装位置，可在碰撞场景下吸收冲击能量，保护核心轮组与上层器件。中层为器件安装平板，板面预留了多组规则排布的安装孔位，可根据功能需求固定控制板、驱动模块、电源模块等器件，当前结构中布置的多组散热鳍片式驱动模块，沿平板后侧纵向排布，模块之间预留了足够的通风间隙，避免长时间高功率运行下的热量堆积；电源模块布置在平板中部靠近重心的位置，降低行进过程中的晃动惯量，控制板布置在平板前侧，靠近前端的执行器安装位，缩短信号走线长度。上层预留了功能拓展安装位，可搭载机械臂、击打机构、探测传感器等不同功能组件，两根向后延伸的杆状结构可作为天线安装支架，也可作为后置防护结构使用。从安装边界来看，整体底盘轮廓方正，所有外伸部件均未超出轮组的最大外接矩形，避免移动过程中出现边角剐蹭；各模块之间的走线空间预留充足，高低压器件分区布置，减少电磁干扰风险。结构设计上充分考虑了竞技场景下的抗冲击需求，底盘框架采用拼接式型材结构，连接部位均设置了加强筋位，轮组安装座采用加厚结构，可承受碰撞时的侧向冲击力；各功能模块均采用可拆卸式安装设计，便于赛后维护与器件更换，配重布局经过优化，重心落在底盘几何中心附近，保证急停、转向、碰撞过程中的车体稳定性，避免出现侧翻风险。
