三自由度蓝绿配色关节型工业机械臂

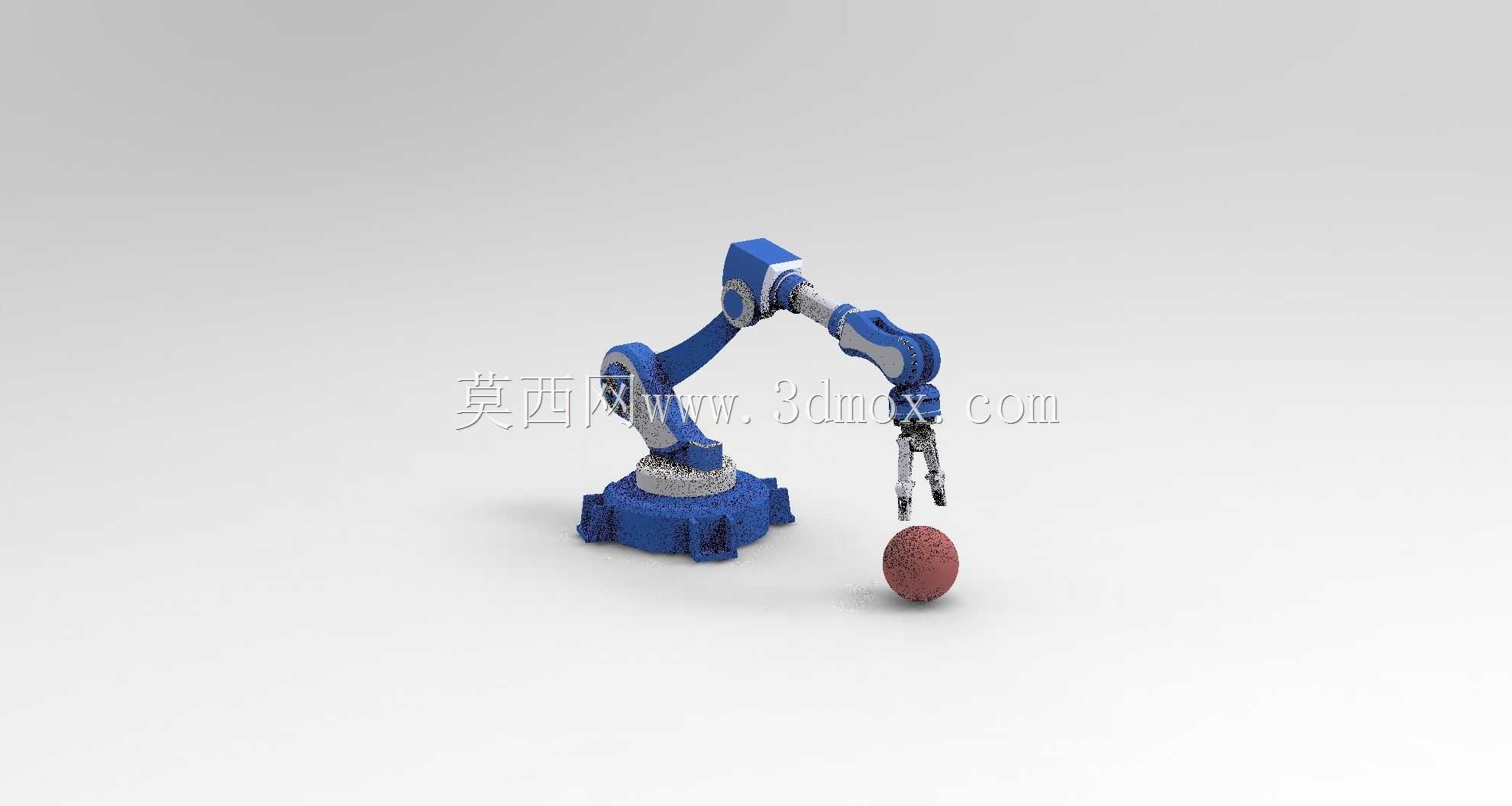

这款三自由度关节型机械臂的设计，最初瞄准的是3C电子产线的轻载上下料场景，同时也能适配小型注塑件的取件、教学实训台的演示操作这类对作业半径要求不高，但对重复定位精度有一定要求的工位。从结构布局来看，三个转动关节分别承担底座回转、大臂俯仰、小臂俯仰的动作，末端搭配气动夹爪接口，可根据实际作业需求更换夹指、吸盘等不同执行端，适配不同形状、材质的工件抓取。

设计阶段优先考虑了安装边界的适配性，底座采用方形法兰式安装结构，四个安装孔位的中心距按照常见的小型设备机台安装孔位标准排布，无需额外制作转接板即可直接固定在铝型材工作台或者钢制机架台面上，底座整体占地尺寸控制在较小范围，不会占用过多产线宝贵的安装空间，适合在排布紧凑的小型自动化单元中部署。

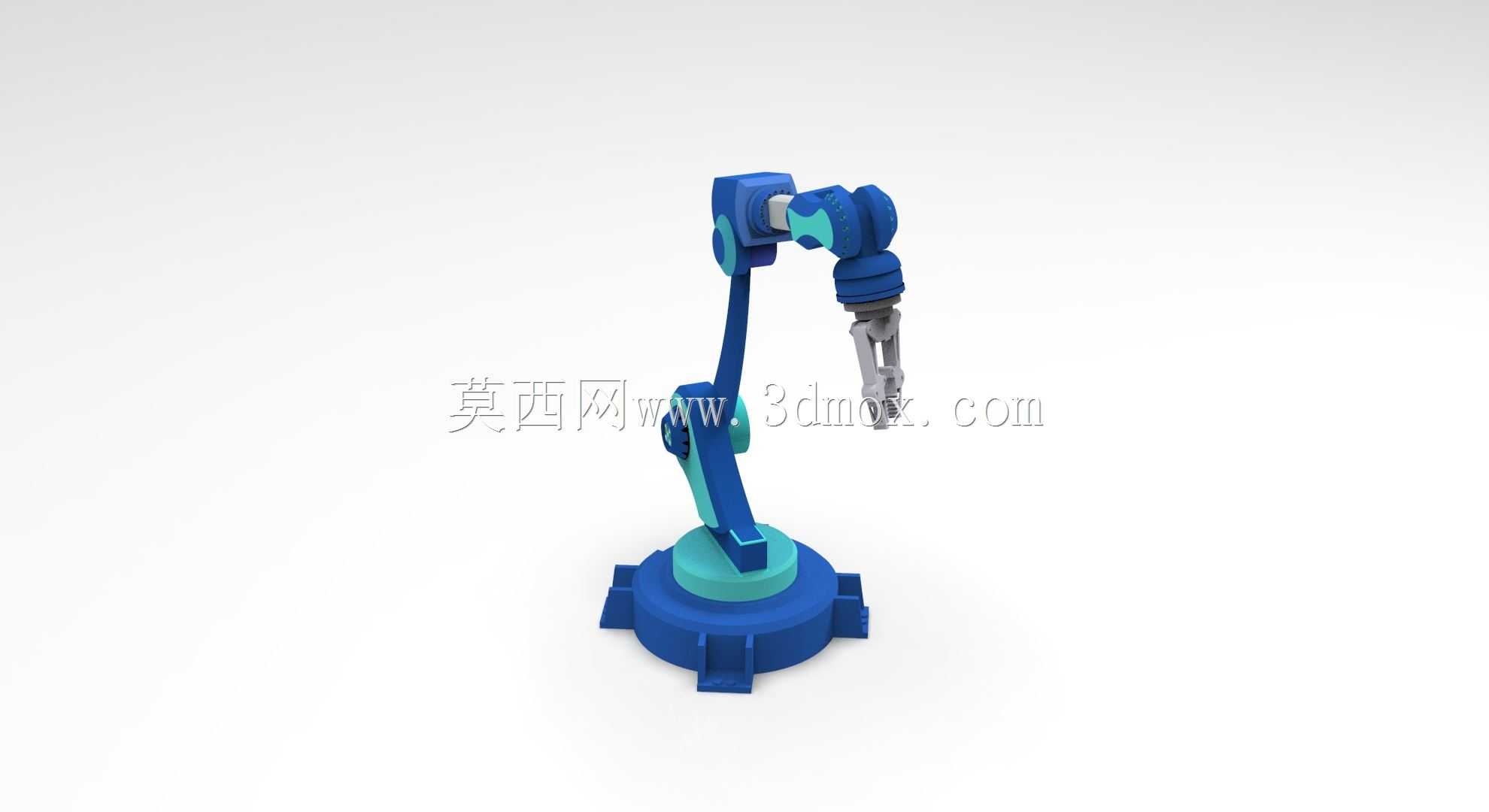

关节处的传动结构采用了谐波减速器搭配伺服电机的布局方案，在建模阶段就对每个关节的转动极限做了干涉检查，避免大臂、小臂在极限摆角位置出现结构磕碰，同时给线缆排布预留了足够的走线路径空间，从底座内部穿线直达末端执行端，避免线缆外露在设备外侧被工件剐蹭，降低长期运行的线缆损耗风险。臂身的配色采用蓝绿撞色设计，并非单纯为了外观美观，不同颜色的分段可以帮助现场运维人员快速区分不同的臂段，在调试手动模式时能更直观判断各关节的动作位置，减少误操作概率。

从实际作业能力来看，这款机械臂的有效作业半径覆盖底座前方180度的扇形区域，在额定负载下的重复定位精度可满足大部分轻载搬运、分拣工位的需求，臂身的结构件采用轻量化设计，在保证结构刚性的前提下降低了运动部件的自重，既可以减少关节电机的负载损耗，也能提升动作响应速度，适配产线较快的节拍要求。建模过程中对所有连接螺栓的孔位、配合公差都做了精准还原，结构工程师拿到模型后可以直接在此基础上做适配性修改，比如调整臂长、更换末端执行机构、增加视觉检测支架等，不需要从零开始搭建基础结构，能大幅缩短非标自动化项目的设计周期。
