模拟型三轴加速度检测传感组件结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289694
  • 模拟型三轴加速度检测传感组件结构设计
  • 模拟型三轴加速度检测传感组件结构设计

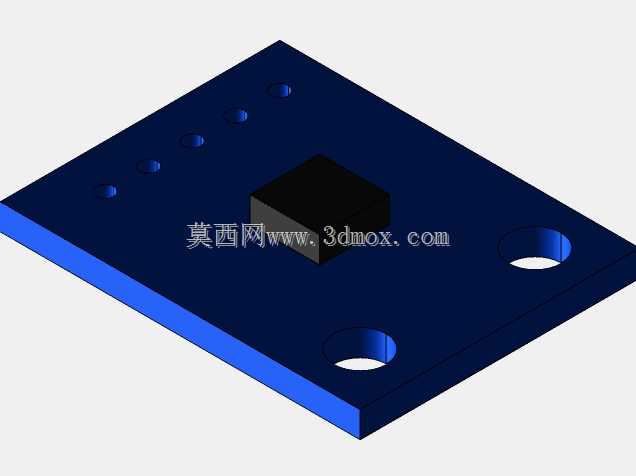

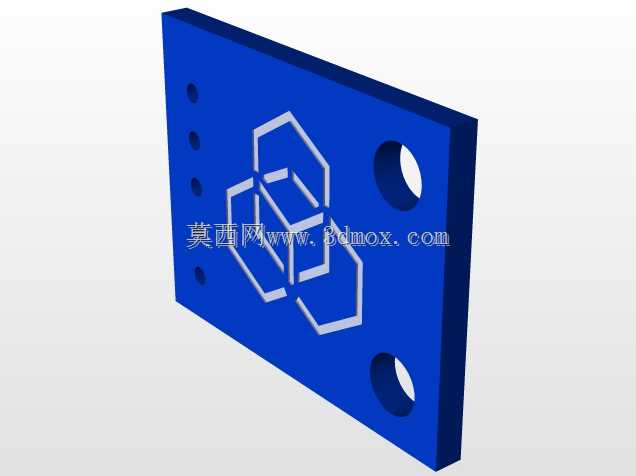

在工业设备状态监测、小型飞行器姿态感知、智能穿戴设备运动捕捉这类场景里,三轴加速度检测元件是核心的信号采集部件,这款模拟输出的三轴加速度传感组件,就是针对这类集成需求做的结构设计。从实际安装适配的角度看,组件采用矩形安装基板作为承载主体,基板四角设置了沉头安装孔,孔位做了倒角处理,避免安装时螺丝刮伤基板表面,同时沉头结构可以让螺丝安装后不突出基板平面,不会和周边其他元器件产生干涉,基板的厚度控制在常规PCB板的适配区间,边缘做了圆角过渡,没有尖锐棱角,方便在紧凑的设备腔体内布置。核心的传感芯片布置在基板中心位置,芯片四周预留了足够的布线空间,不管是模拟信号的走线还是供电线路的排布,都能避免信号串扰,符合模拟信号输出元件的布线要求,芯片和基板之间的贴合面做了平整处理,保证焊接或者粘接时的贴合度,减少振动传递过程中的信号偏差。设计时优先考虑了安装兼容性,基板上的安装孔间距适配市面上多数小型传感模块的通用安装尺寸,不需要额外做转接板就能直接固定在设备的安装面上,对于需要做振动测试的工装夹具、小型机器人的关节部位、便携检测设备的内部腔体,都能直接适配。从功能实现的角度,模拟输出的特性决定了这款组件不需要额外的数字解码电路,就能直接对接通用的模拟量采集模块,对于一些对响应速度要求高、不需要复杂数字协议的场景,比如设备的振动超限报警、运动部件的冲击检测,能减少电路设计的复杂度,降低整体方案的成本。基板上除了四角的主安装孔,还在一侧设置了一排等间距的小孔,这些孔位既可以作为信号引脚的引出位置,也能作为辅助固定点,在一些振动幅度较大的使用场景下,配合固定胶使用能进一步提升组件的安装牢固度,避免长期振动下出现松动偏移。整个组件的外形没有多余的突出结构,整体呈扁平状,在垂直安装方向上的占用空间很小,适合在空间受限的位置布置,比如智能手环的内部、小型无人机的飞控板旁、工业电机的端盖位置,都能找到合适的安装位置。设计过程中也考虑了不同安装方向的适配,不管是水平贴装还是垂直侧装,基板的孔位都能满足固定需求,传感芯片的中心位置和基板几何中心重合,在做加速度校准的时候,能减少安装位置偏心带来的测量误差,提升信号采集的准确性。
