气动式杠杆型传感捕捉执行组件

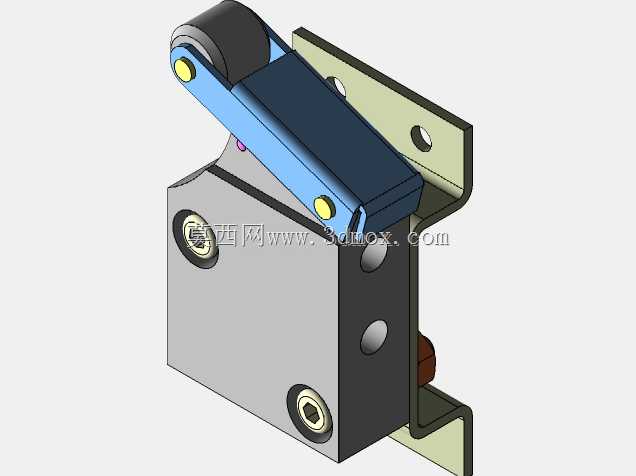

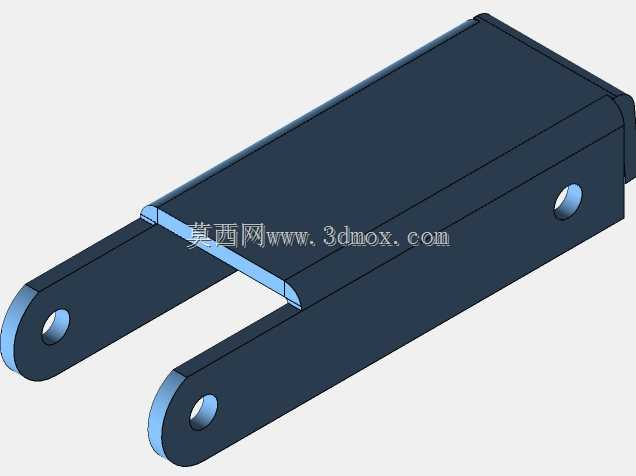

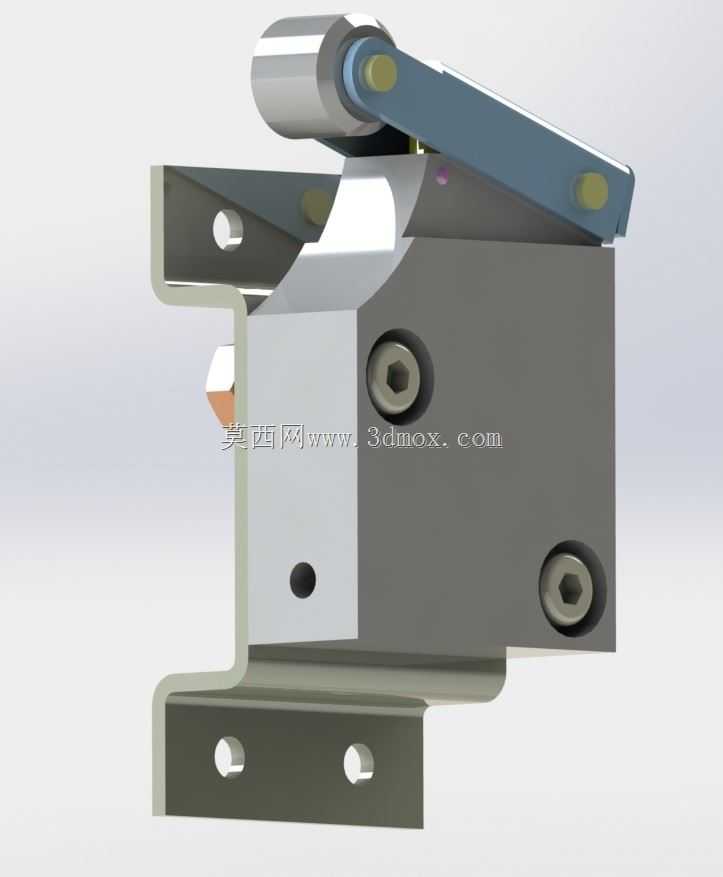

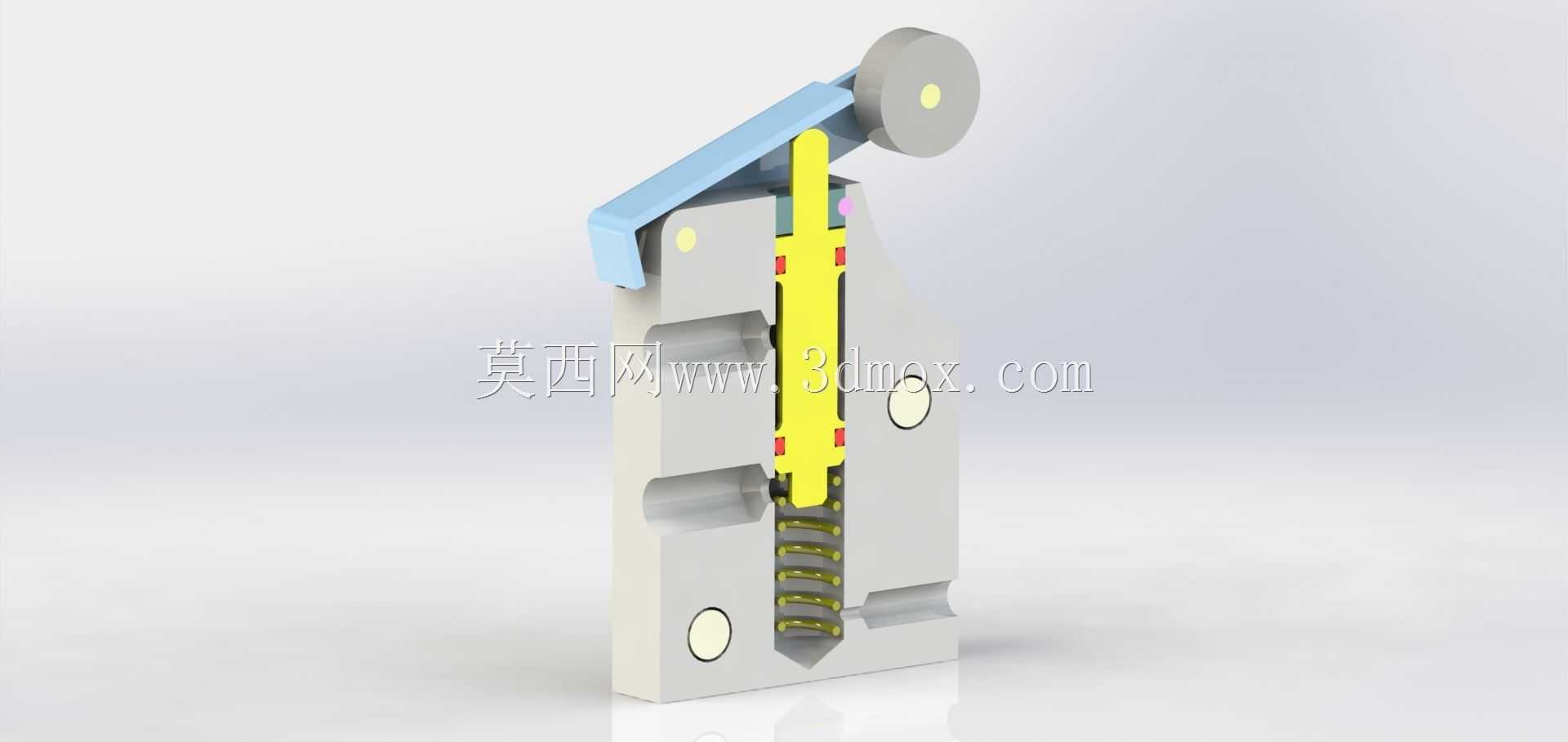

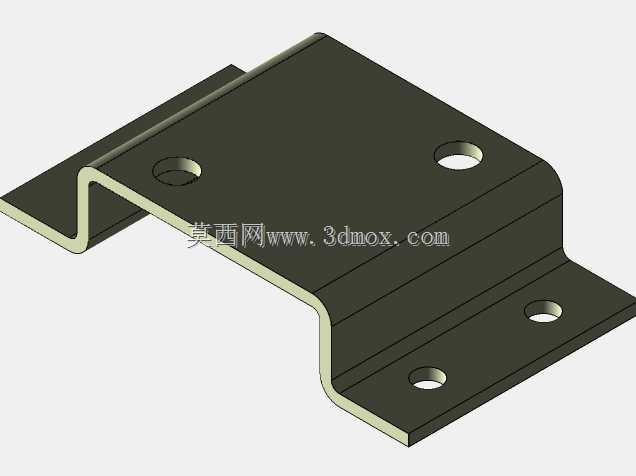

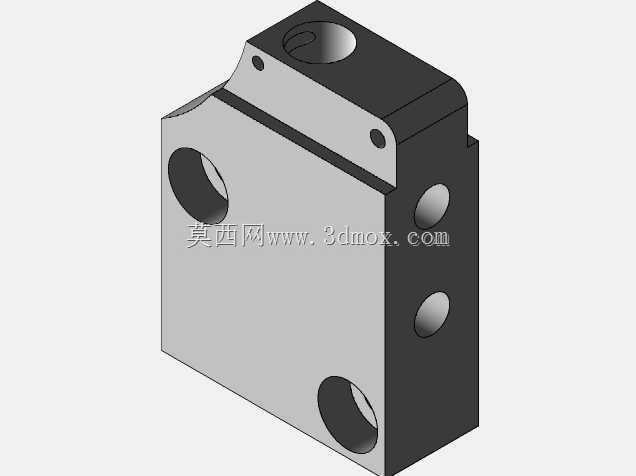

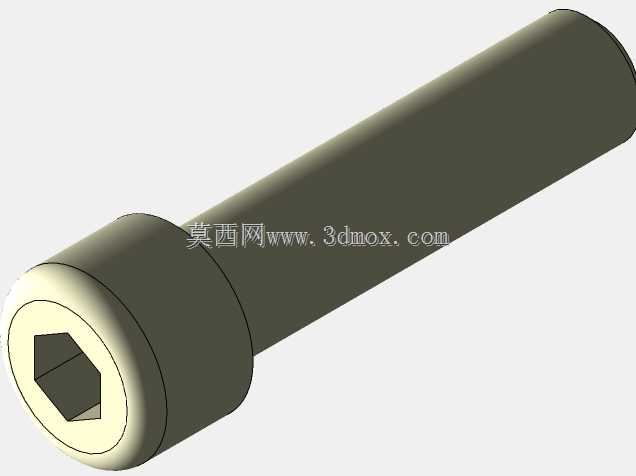

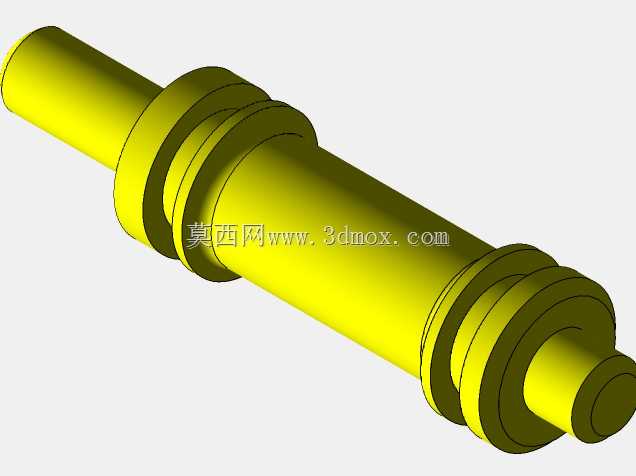

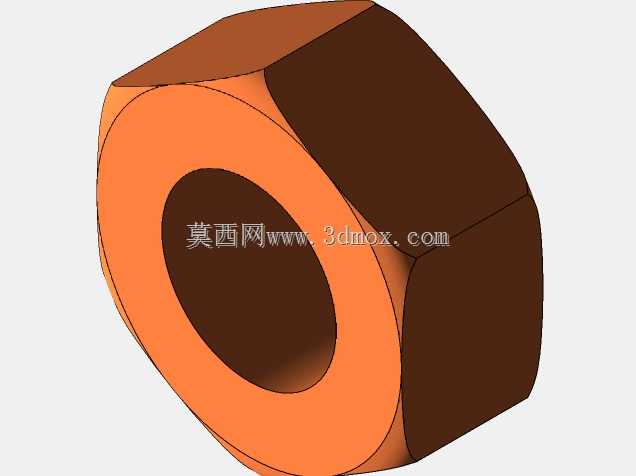

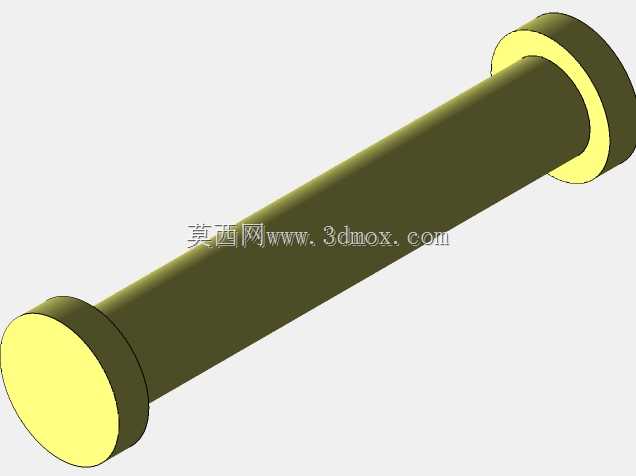

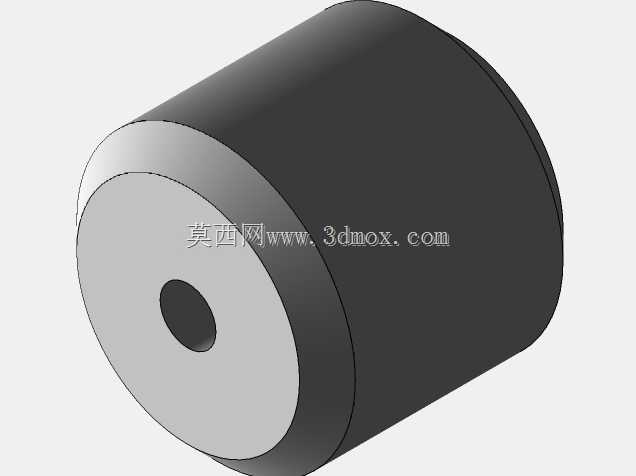

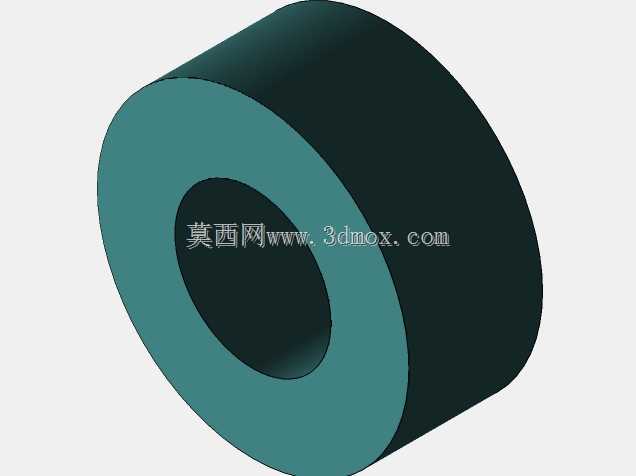

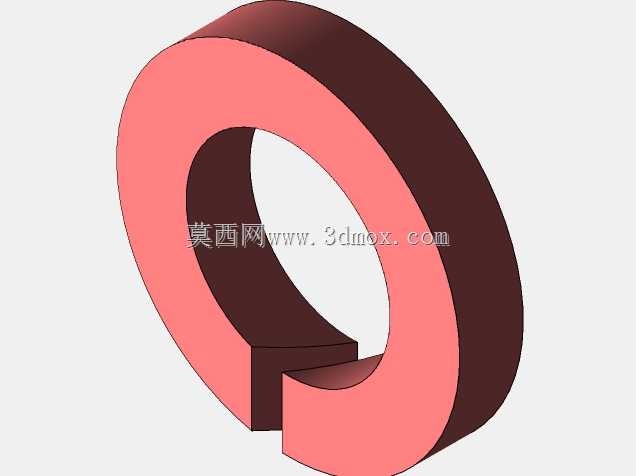

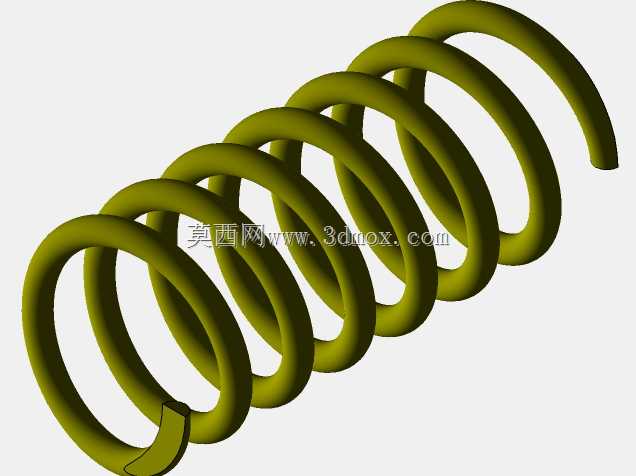

这款气动传感捕捉组件，在自动化生产线的工件到位检测、工位拦截定位场景中应用十分广泛，常见于3C电子装配线、汽车零部件输送线的工位节点，负责在工件抵达预设位置时，通过杠杆摆臂的触发动作完成信号反馈，同时配合气动回路完成工件的临时卡位，避免输送过程中工件移位导致的装配偏差。从结构设计来看，组件主体采用方块式集成阀体设计，将气动驱动腔、信号触发模块、安装基座整合为一体，减少了分散安装带来的累积误差，主体侧面预留的内六角安装孔，可直接适配标准工业铝型材的T型槽安装，不需要额外设计转接板，能大幅缩短现场安装调试的周期。摆臂部分采用铰链式杠杆结构，触发端的滚轮设计能减少与工件接触时的硬摩擦，长期运行不会刮伤工件表面，摆臂的转轴处采用自润滑衬套配合，不需要频繁加注润滑脂就能保证摆动顺畅，在每分钟30次以内的触发频率下，使用寿命能满足常规产线3年以上的运行需求。安装边界方面，组件的安装基座采用L型折弯支撑结构，基座上的两个长圆形安装孔允许±2mm的安装位置调整，能抵消机架加工时的孔位误差，不需要二次扩孔就能完成装配；主体的整体外轮廓尺寸紧凑，不会占用过多的线体侧边空间，在狭窄的工位间隙中也能完成布置。设计过程中充分考虑了气动回路的响应速度，内部气路采用短通路设计，压缩空气从进气口进入驱动腔的路径长度控制在15mm以内，摆臂的抬起与压下动作响应时间控制在0.2秒以内，完全匹配高速输送线的节拍要求。触发信号的触发位置可以通过摆臂后侧的调节螺钉进行微调，调整范围在5mm以内，能适配不同高度尺寸的工件检测需求，不需要更换整个组件就能完成工位适配。组件的外露金属件都做了镀镍防锈处理，在车间有少量切削液挥发、湿度偏高的环境下也不会出现锈蚀卡滞的问题，日常维护只需要定期清理摆臂缝隙处的积尘即可，不需要复杂的拆解保养。在实际选型过程中，需要注意确认组件的工作气压范围在0.4-0.6MPa之间，匹配工厂常规的压缩空气供气压力，不需要额外增设调压回路就能直接接入气路使用，摆臂的触发力经过调校，不会对薄壁类、易变形的工件造成压痕，适配软质工件的检测定位需求。
