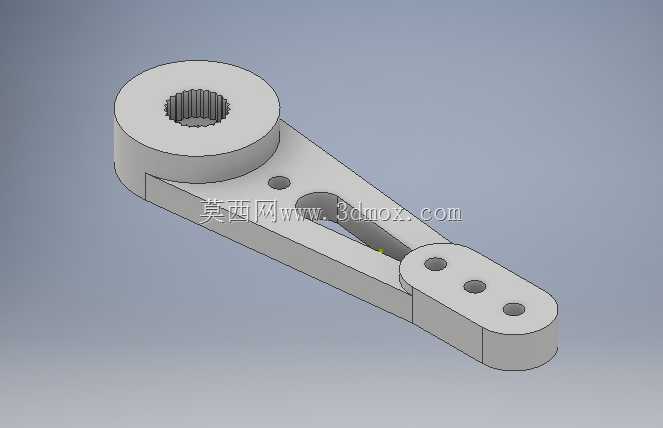

该花键型伺服臂主要应用于重载伺服传动系统中,作为动力输出端与执行机构之间的核心传力构件,常见于大吨位工业机械手、重型自动化变位机、大型起重设备的伺服转向机构等场景,承担扭矩传递、运动轨迹约束的核心作用,可在25吨级负载工况下稳定传递伺服电机输出的旋转扭矩,避免传动过程中出现间隙、打滑等影响定位精度的问题。从结构设计来看,构件一端采用内花键孔结构,该结构可与伺服输出轴的外花键形成周向完全啮合,相比平键连接拥有更大的接触受力面积,能在同等轴径下承受更大的冲击扭矩,适配重载工况下的频繁正反转启停需求,花键的齿形精度直接决定了传动的回程误差,建模过程中需严格匹配对应花键标准的模数、齿数、压力角参数,保证装配后无卡滞、无旷量。臂身采用变截面长杆结构,在靠近花键端的位置做了加厚处理,对应传动过程中最大弯矩的受力区域,通过局部加厚提升结构刚性,臂身中段开设长条形减重槽,在不影响整体抗弯抗扭强度的前提下降低构件自身重量,减少伺服系统的惯量负载,提升动态响应速度。臂身的另一端设置多组同轴安装孔位,孔位的位置度公差需严格控制,用于铰接末端执行构件或者次级传动连杆,不同孔位可适配不同安装距的执行端连接需求,实现同一臂身适配多规格执行组件的通用化设计。安装边界方面,花键端的端面需与伺服输出轴的轴肩完全贴合,通过轴端锁止件完成轴向固定,臂身摆动过程中需预留足够的周边间隙,避免与周边的管线、机架结构发生运动干涉,臂身的厚度方向尺寸需匹配铰接处的销轴长度,保证铰接后两侧的挡圈可以完全锁止,无轴向窜动空间。设计过程中需重点校核花键齿面的接触应力、臂身危险截面的弯曲应力,以及铰接孔处的挤压应力,确保在额定负载下各部位的应力值均低于材料的许用应力,同时要做动平衡校核,避免高速摆动过程中出现偏心振动,影响整套伺服系统的定位精度与使用寿命。
- 全部评论(0)
- 模板大小 653.9 KB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Rendering
- 软件分类 通用机械零部件
