气动平行夹爪夹持执行机构结构设计

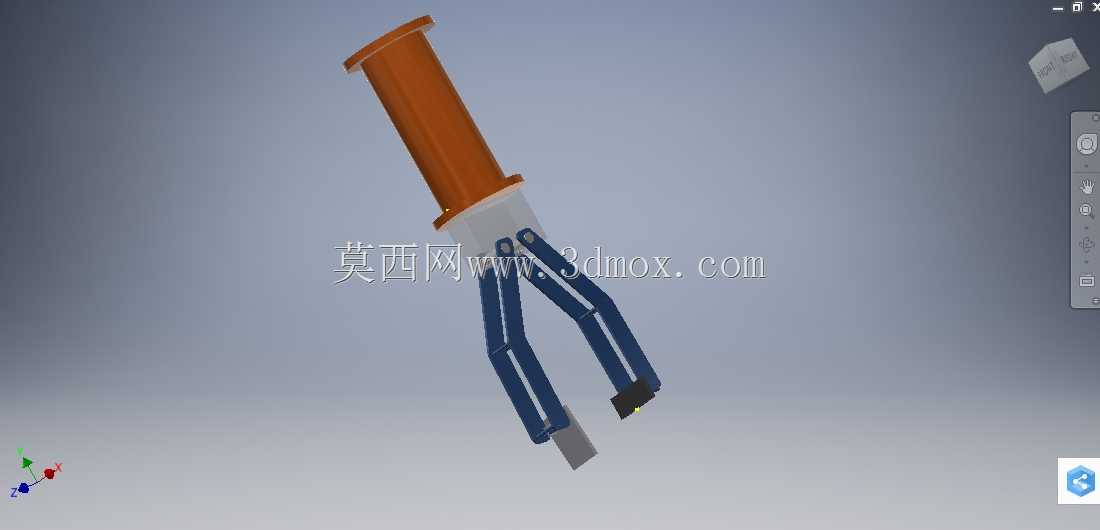

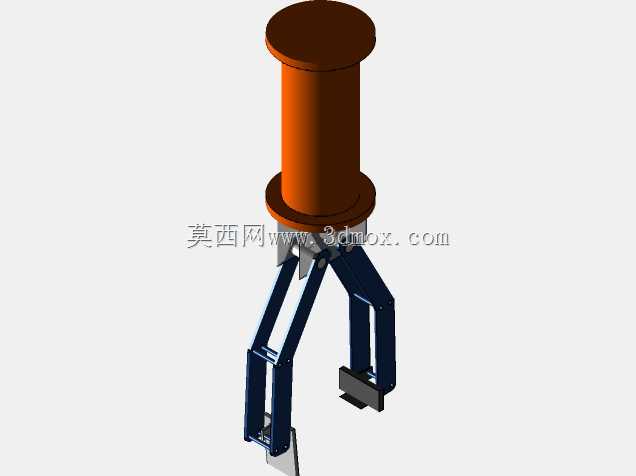

这款夹持执行件主要适配轻载自动化搬运、上下料工位的末端抓取需求，常见于3C电子小件装配、注塑机取件、小型零件分拣流水线的机械臂末端配套，也可单独安装在直线滑台模组上完成定点取放动作，针对重量在1kg以内的规则柱状、块状零件抓取适配性较好。从结构设计逻辑来看，整体采用直筒式气缸作为动力输出段，缸体部分做了等径圆柱设计，上端预留标准气动接头安装位，可直接对接工厂常规0.5-0.7MPa压力的压缩空气管路，无需额外加装转接阀块即可完成气路连接；缸体下端通过法兰式连接座与夹指支架做刚性连接，连接座上预留的定位止口可保证夹指开合运动轨迹与气缸活塞杆运动方向的同轴度，避免长期往复动作出现偏磨导致夹持精度下降。两侧夹指采用平行开合的运动结构，指身做了折弯加强设计，在不增加整体厚度的前提下提升夹指刚性，减少夹持受力时的形变量；夹指末端预留了工装安装孔位，可根据实际抓取零件的外形更换橡胶垫、V型块、仿形指头等定制化接触件，适配不同表面材质、不同轮廓零件的抓取需求，避免夹伤零件表面或者出现夹持滑脱的问题。安装边界方面，动力段缸体外径控制在常规小型末端执行件的适配尺寸范围内，整体长度可满足多数六轴小型工业机器人、水平多关节机械手的末端负载与安装空间要求，法兰连接座上的安装孔位采用通用孔距设计，可直接匹配标准末端快换盘，无需重新设计转接板就能完成快速换装。设计过程中对夹指的开合行程做了适配性优化，开合范围覆盖多数小型工业零件的外形尺寸，夹指开合的运动间隙控制在合理范围内，既避免间隙过大导致夹持定位偏差，也防止间隙过小出现运动卡滞；整体运动部件没有外露的细小传动结构，可适配车间常规的粉尘、少量切削液飞溅的工作环境，日常维护仅需定期在铰接位置加注润滑脂即可，不需要复杂的拆解保养。在实际工位应用中，这类夹持器的响应速度可匹配常规自动化生产线的节拍要求，夹持力可通过进气压力调整，针对薄壁易变形零件可降低供气压力减小夹持力，针对较重的金属零件可适当提升压力保证夹持可靠性，不需要更换内部结构件就能覆盖多类小件的抓取场景。
