20齿内孔5mm紧定螺钉式2GT同步带轮

这款2GT型同步带轮，是小型精密传动场景里的核心配套零件，日常在桌面级3D打印机的XYZ轴传动、小型桌面自动化送料机构、微型传送带驱动单元、实验室小型采样设备的动力传输环节都能见到它的身影，核心作用是和对应节距的2GT同步带啮合，把伺服电机或者步进电机输出的旋转动力无滑差地传递到执行端，保证传动比恒定，不会出现普通平皮带传动的丢转、打滑问题，尤其适合对传动定位精度有要求的轻载传动场景。

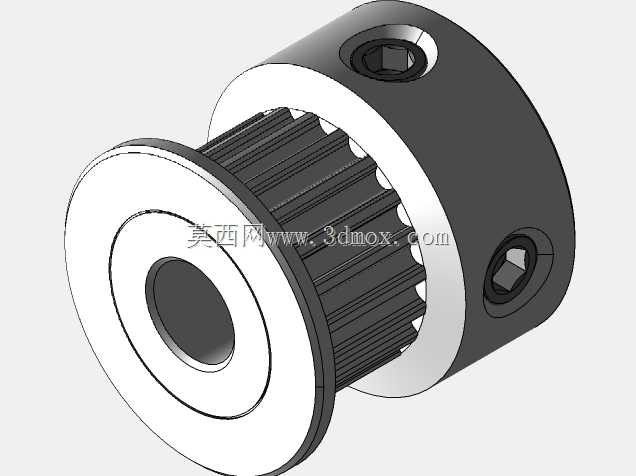

从设计逻辑来看，这款带轮采用了一体式凸台结构，中间的轮毂部分做了加厚处理，两侧的挡边高出齿顶，能避免同步带在高速往复运转的时候出现跑偏、脱带的问题，不用额外加装挡圈来限制皮带位置，减少了装配时的零件数量。轮毂上对称布置了两个紧定螺钉孔，安装的时候可以从两个垂直方向把带轮牢牢锁在电机轴或者传动轴上，相比单螺钉固定的结构，能避免长期正反转切换时出现的带轮周向窜动、轴孔打滑磨损的问题，紧定螺钉的尖端直接抵在轴的平面或者预留的定位坑上，锁附后能传递的扭矩完全覆盖小型传动场景的负载需求。

尺寸边界上，这款带轮的齿部参数完全匹配2GT同步带的齿形标准，20齿的设计对应合适的传动比区间，内孔直径为5mm，刚好适配市面上绝大多数42系列步进电机、20-40W小型伺服电机的输出轴径，配套的紧定螺钉为M3规格，安装时不需要额外准备特殊规格的扳手，用常规的内六角扳手就能完成锁附。带轮的齿面做了等距齿形加工，齿槽的深度和齿形轮廓完全贴合同步带的齿面，啮合的时候接触面积均匀，不会出现局部应力集中导致的皮带异常磨损，运转时的噪音也能控制在较低水平，适合对运行噪音有要求的桌面设备场景。

实际选型装配的时候，要注意这款带轮适配的是宽度6mm的标准2GT同步带，安装时需要保证带轮的齿面和对应从动轮的齿面处于同一平面，偏角不能超过1度，否则会加速皮带侧边的磨损，缩短传动组件的使用寿命。紧定螺钉锁附的时候不需要过度用力，避免螺钉孔出现滑牙或者轮毂被顶裂的问题，两个螺钉交替锁紧就能保证足够的锁附力。相比同规格的无凸台带轮，这款带轮的一体式挡边结构在装配时不需要额外调整皮带的限位位置，能大幅缩短小型设备的装配调试时间，也降低了后期维护时的调整难度，在小负载精密传动场景里的适配性非常强。
