日式巴形传统标识金属构件设计

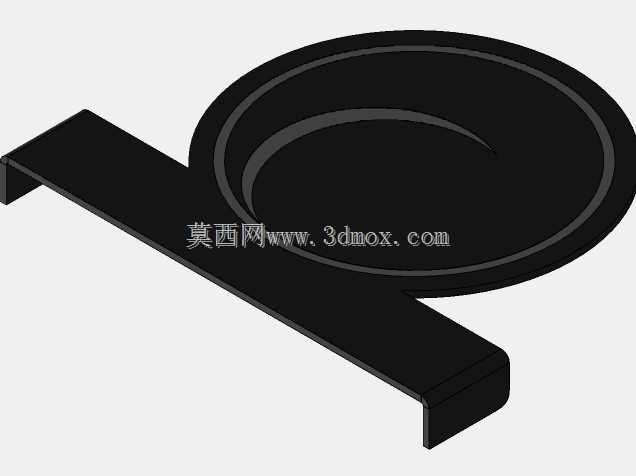

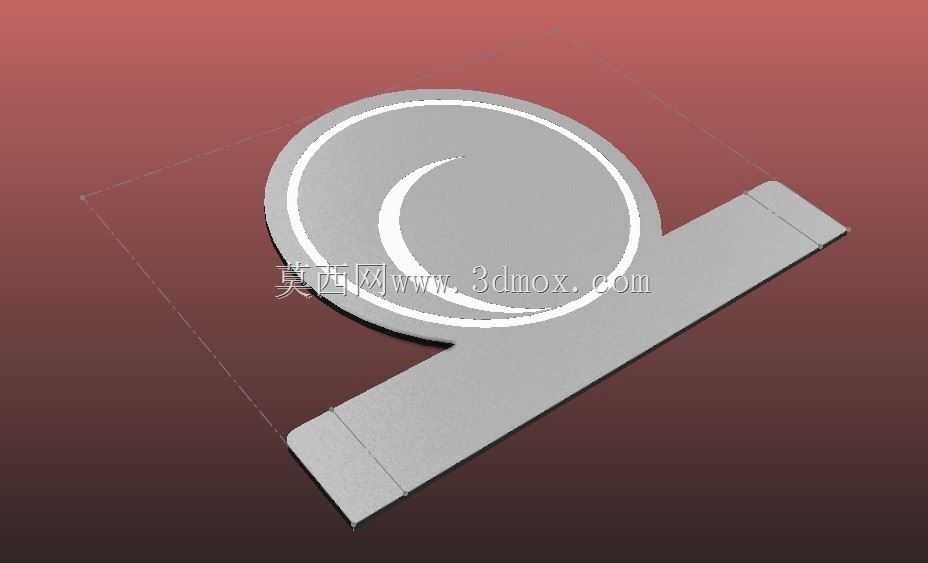

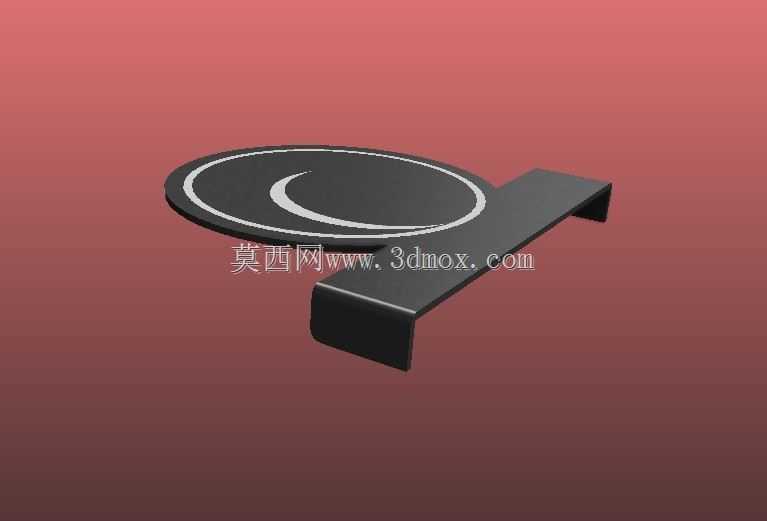

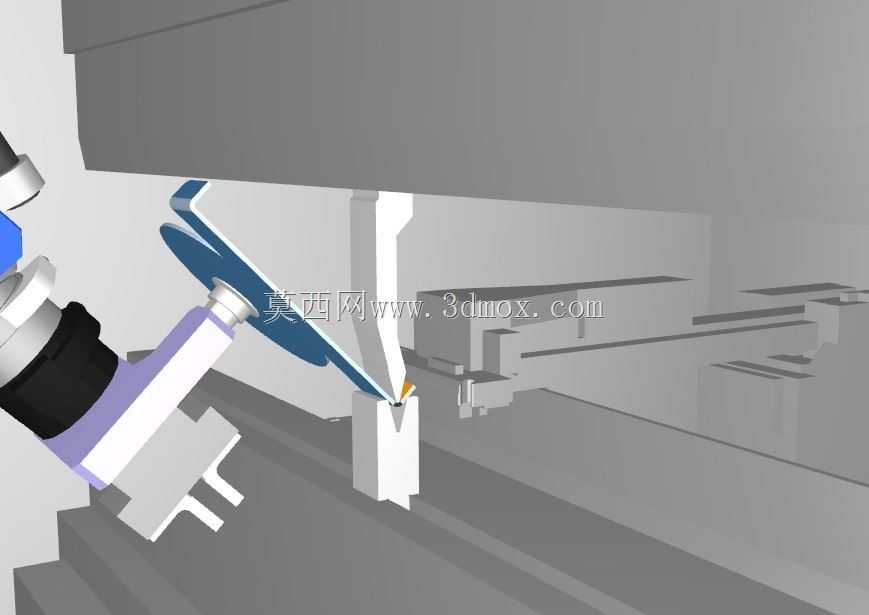

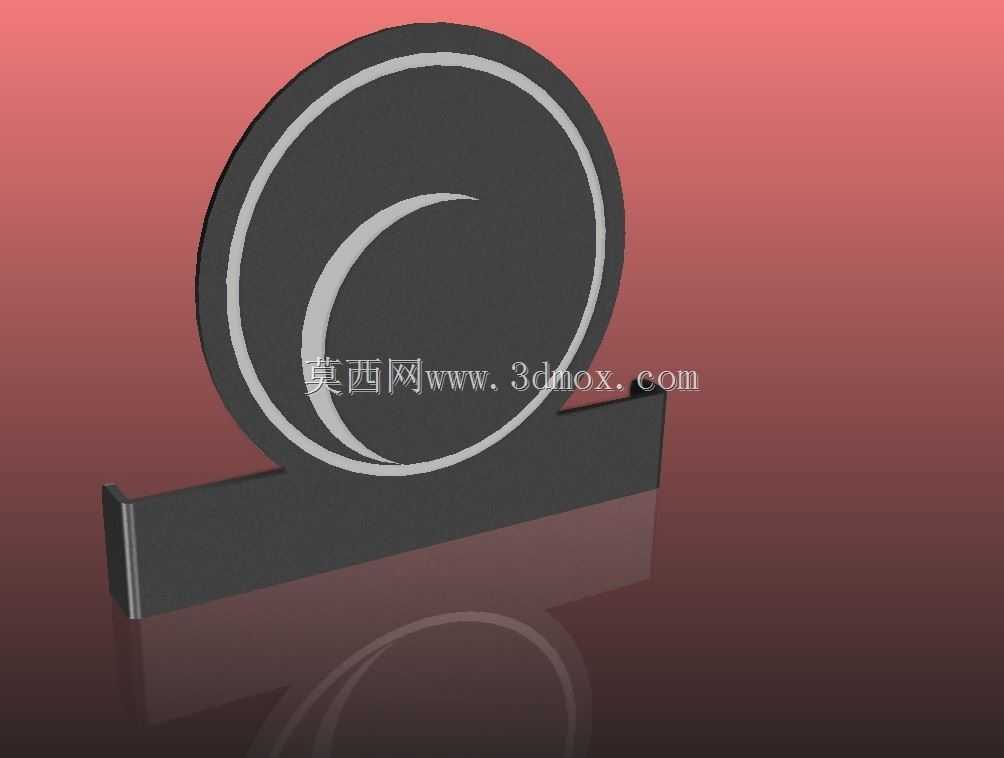

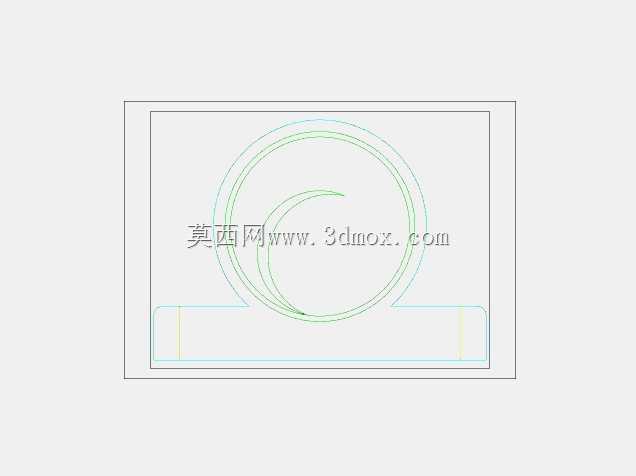

这款巴形金属构件的设计，最初是为了适配传统日式标识的批量加工需求，在实际生产场景中，可搭配数控折弯机器人完成自动化成型，也能通过小型压闸配合简易工装实现小批量手工加工，适配多场景的生产切换需求。从结构设计逻辑来看，构件主体为环形巴纹造型，底部设置平直安装基座，环形主体的壁厚经过折弯回弹测算，在采用1-2mm厚度金属板材加工时，折弯后的环形轮廓度偏差可控制在0.2mm以内，无需额外校形工序即可满足外观装配要求。安装基座预留的贴合面平整度经过平面度校核，与墙面、展示架等安装基面贴合时，缝隙可控制在0.1mm以内，配合结构胶或者沉头螺丝即可完成固定，不需要额外设计转接安装件。在加工工艺适配层面，该构件的轮廓曲线经过激光切割路径优化，所有转角位置均设置了R0.5的工艺圆角，避免激光切割时出现过烧缺陷，同时折弯工序的压边位置做了让位处理，配合Xpert系列折弯机的下模开口参数，单次折弯即可完成基座与环形主体的角度成型，不需要多次翻面装夹。从功能特性来看，该构件既可以作为文化标识的独立展示件，表面做拉丝或者喷涂处理后直接用于场馆、文化空间的装饰布置，也可以作为其他文创产品的内嵌结构件，搭配木质、亚克力材质的外框完成组装。设计过程中针对不同材质的加工特性做了参数适配，采用钢材加工时可适当增加0.1mm的折弯补偿量，采用铝材加工时则调整压边压力避免表面出现压痕，不锈钢材质加工时预留抛光余量，满足后续表面处理的尺寸要求。整个构件的外轮廓尺寸控制在常规板材加工的幅面范围内，不需要拼接板材即可完成单件件加工，材料利用率可达85%以上，有效降低批量生产的材料损耗。在折弯成型的工序验证中，针对环形部分的多段圆弧折弯，做了折弯顺序的排布优化，先完成基座的直角折弯，再依次完成环形部分的分段折弯，避免成型过程中出现构件与工装的干涉，同时针对手工加工场景，设计了配套的简易折弯定位工装，不需要专用模具即可完成小批量试制，适配文创产品快速打样的需求。
