三轮摩托X900HK球头连接螺钉组件

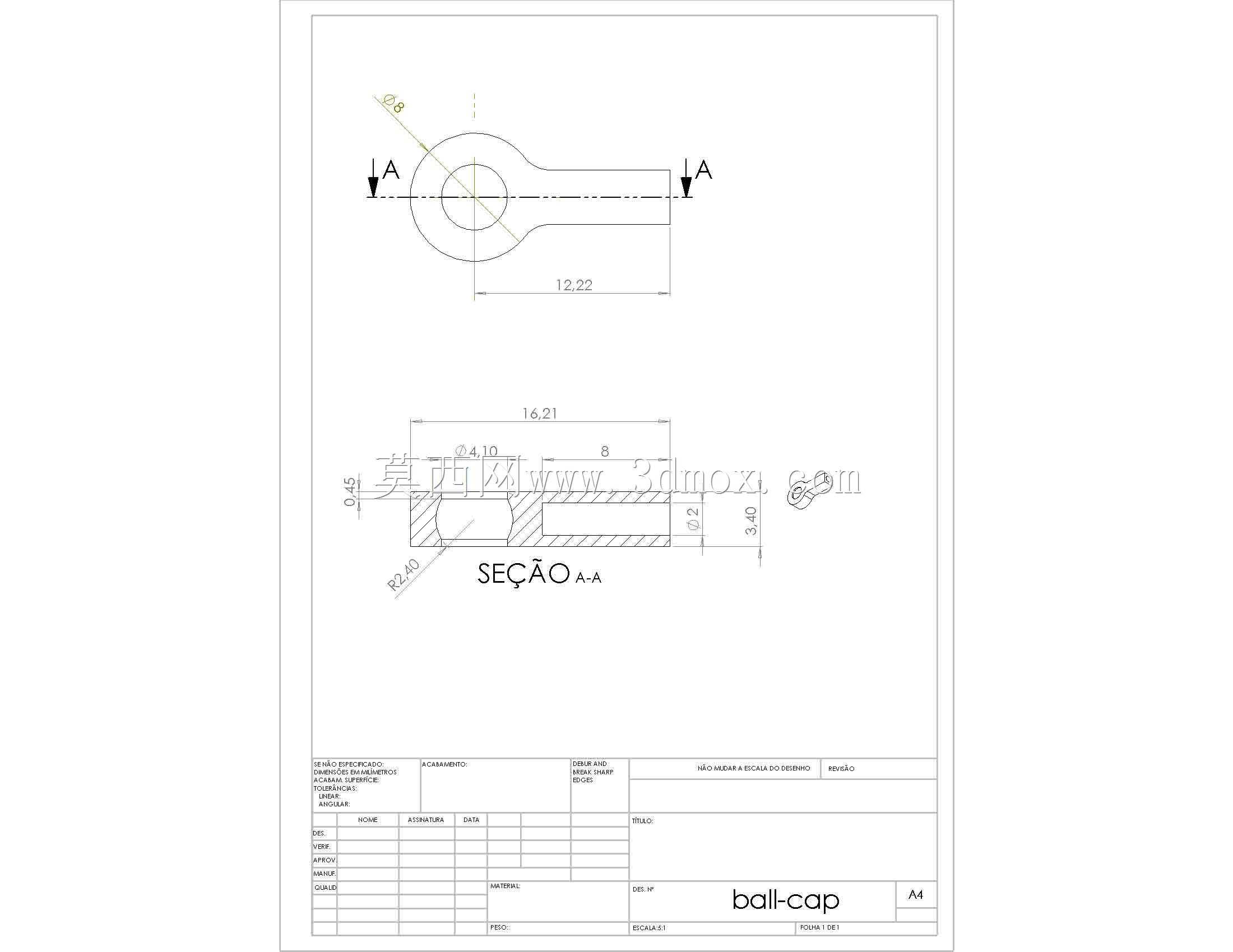

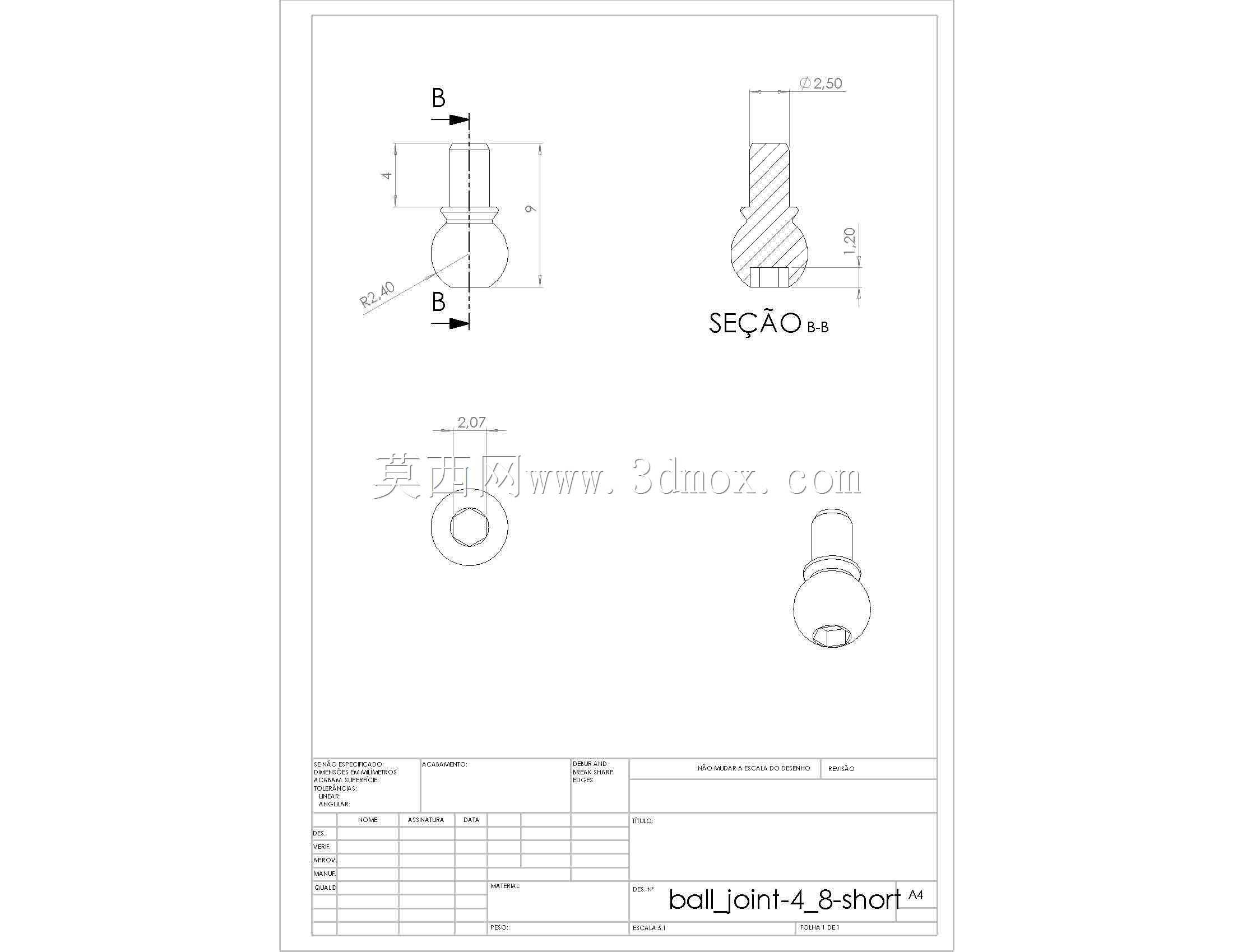

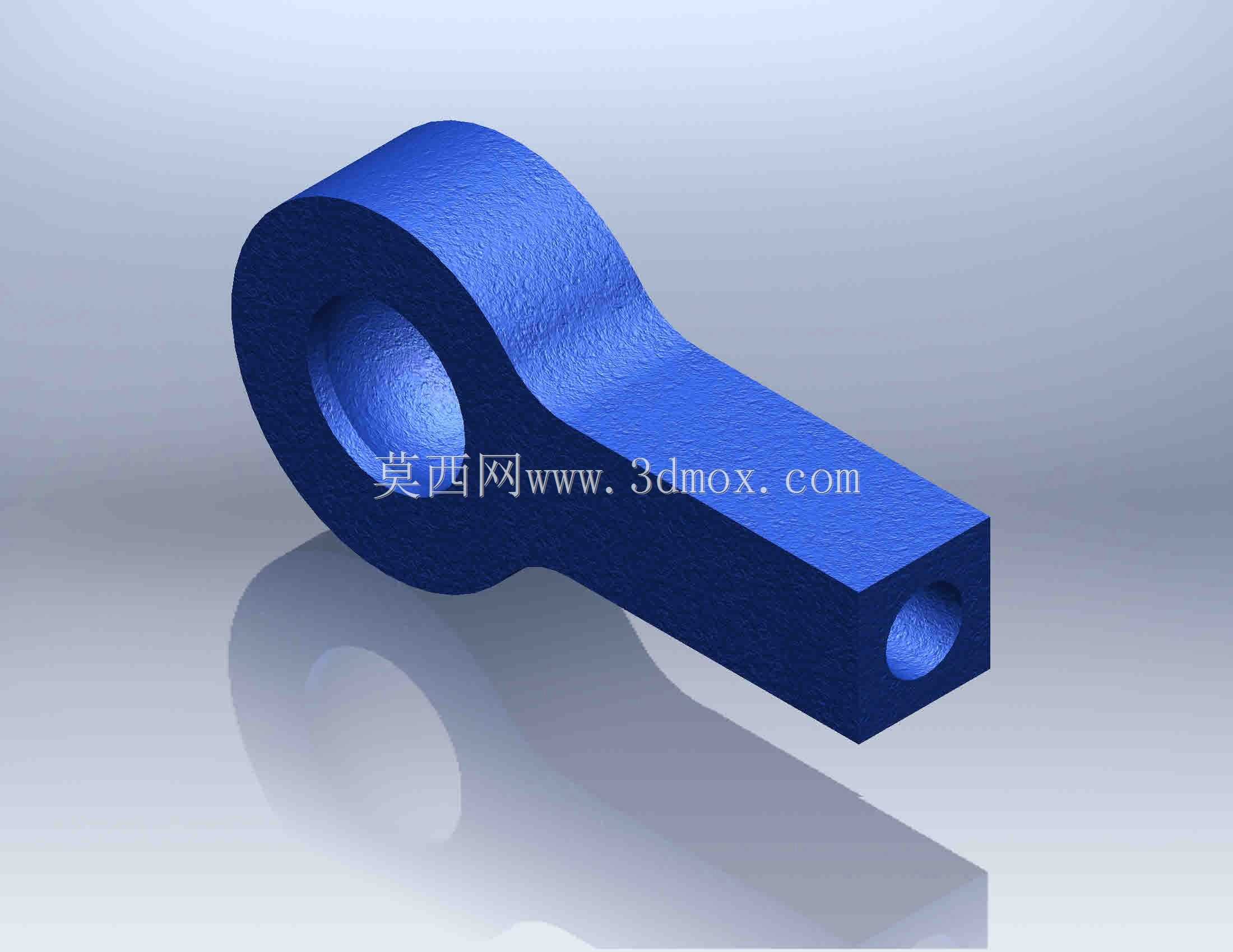

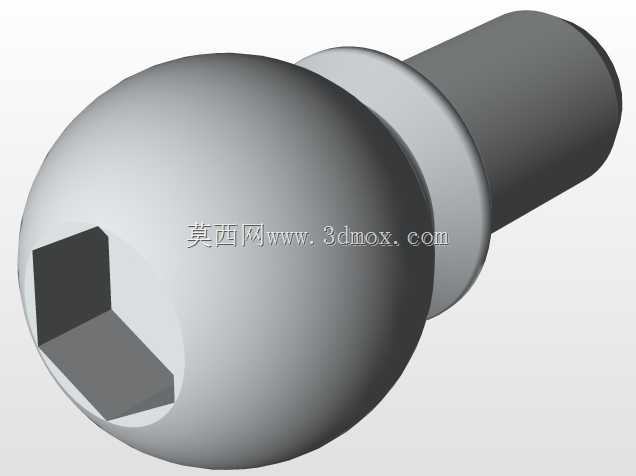

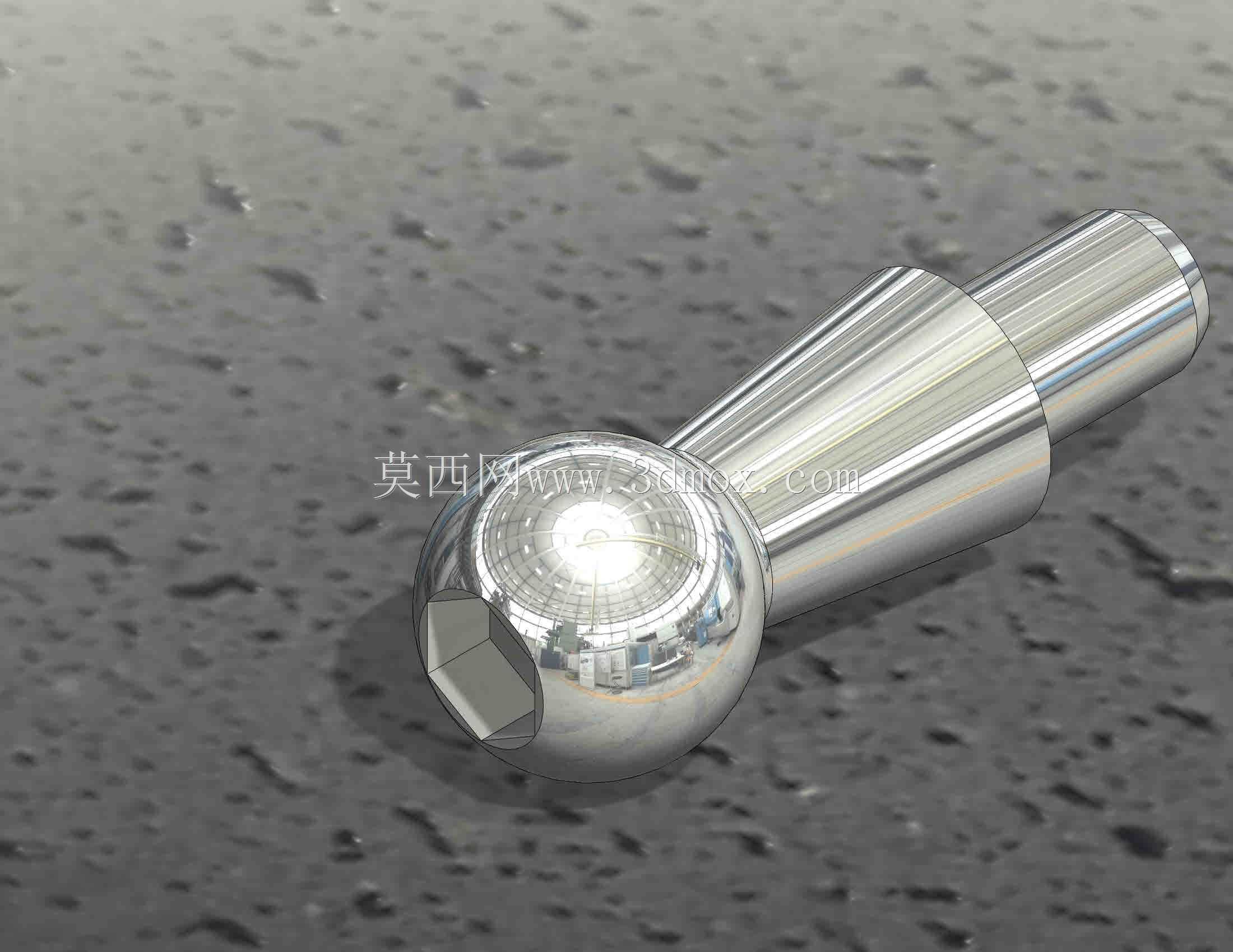

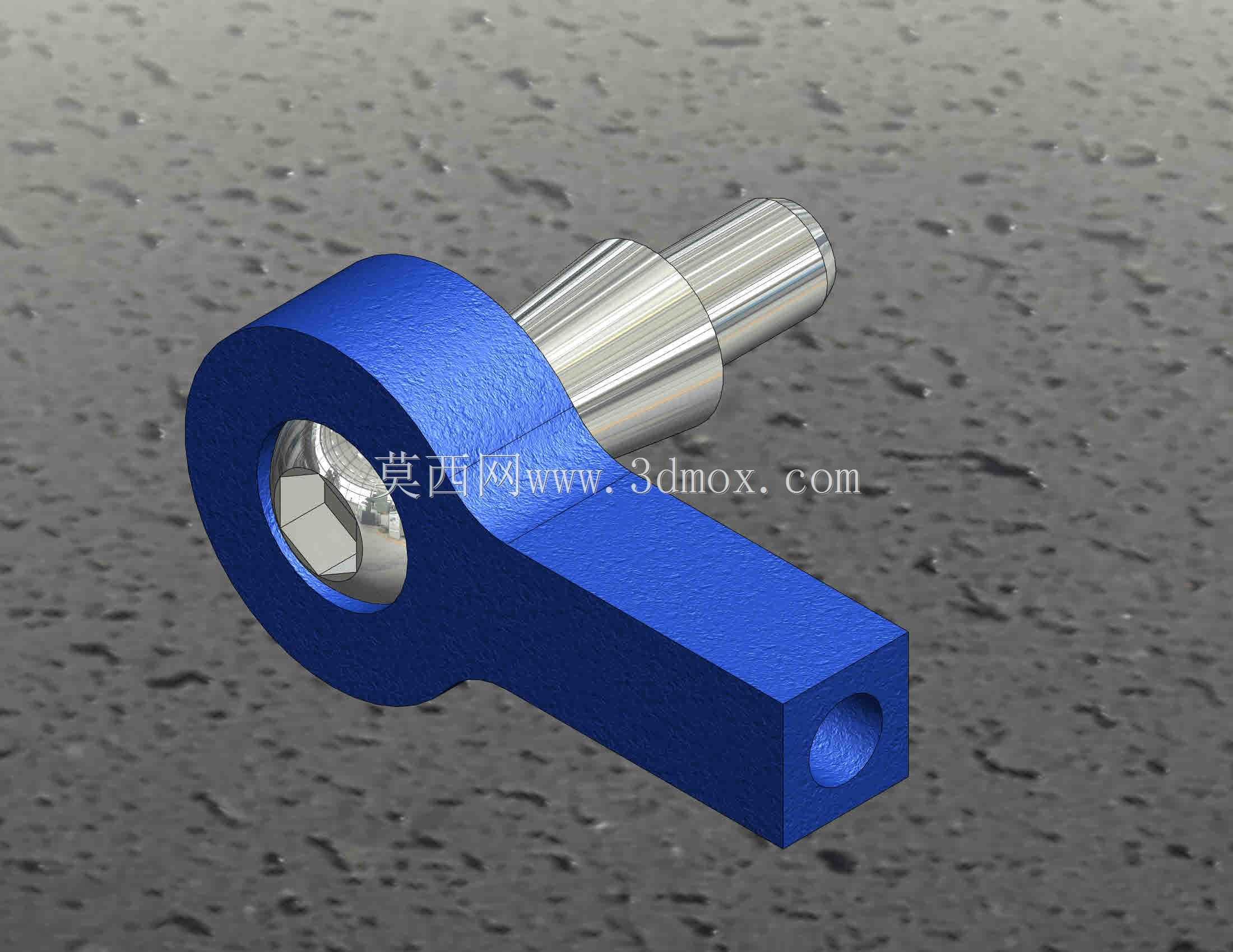

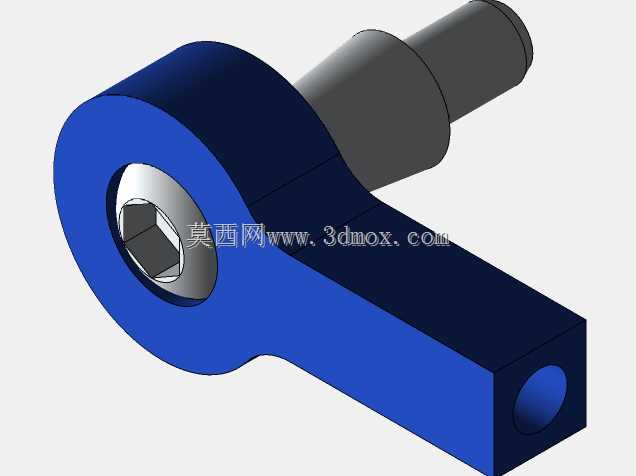

这款球头连接组件主要适配三轮摩托X900 HK车型的转向连接部位，承担转向力传递与关节铰接的核心作用，在整车转向系统中属于受力关键的连接部件，日常行驶过程中需要持续承受转向带来的交变载荷、路面颠簸传递的冲击载荷，对结构强度与铰接灵活性都有明确的工程要求。从结构设计来看，组件一端为带内六角安装孔的环形基座，环形基座的内孔用于与转向节上的固定轴配合安装，内六角孔的设计是为了装配时可以施加足够的锁紧扭矩，避免车辆长期行驶后出现连接松动的问题；基座延伸出的矩形臂末端开设了小型安装孔，用于连接转向拉杆的端头，实现转向动作的力传递；与基座配合的金属销轴部分，端部为4.8mm直径的球头结构，球头表面做了高光洁度处理，与配套的球头盖配合后可以实现小角度的多方向摆动，补偿车架与转向机构之间的安装公差，同时吸收行驶过程中部件形变带来的位移偏差，避免连接部位出现卡滞、应力集中断裂的问题。销轴的螺纹段为M2.5规格，装配时穿过基座的内孔后通过螺纹锁紧，将球头铰接结构约束在基座内部，螺纹配合的长度经过精确计算，既保证足够的锁紧力，又不会因为旋入过长顶接球头影响摆动灵活性。安装边界方面，环形基座的外径、矩形臂的长度与厚度都严格匹配X900 HK车型的转向节安装空间，装配后不会与周边的减震器、挡泥板、线束等部件发生运动干涉，球头的摆动角度范围覆盖了车辆满载、空载以及极限转向时的最大摆角需求，不会出现转向过程中结构别劲的情况。设计过程中针对这类铰接部件的常见失效形式做了优化，比如球头与基座接触的部位做了耐磨结构处理，减少长期摆动带来的磨损量，延长部件的维护周期；基座的棱角位置都做了小圆角过渡，避免热处理以及受力时出现应力集中开裂的问题；矩形臂的截面尺寸经过载荷校核，在承受最大转向冲击力时不会出现塑性变形，保证转向操作的精准性。这类球头螺钉组件除了三轮摩托的转向系统，在小型无人设备、轻型翼面操纵机构上也有类似的铰接应用，核心都是通过球头的多自由度铰接特性，实现两个部件之间的力传递同时允许相对角度变化，补偿安装与运动过程中的位置偏差。建模过程中对配合面的尺寸公差做了明确设定，球头与球窝的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大出现转向虚位，影响操控手感与行驶安全性。
