协作型六轴TM5M-700机械臂结构设计

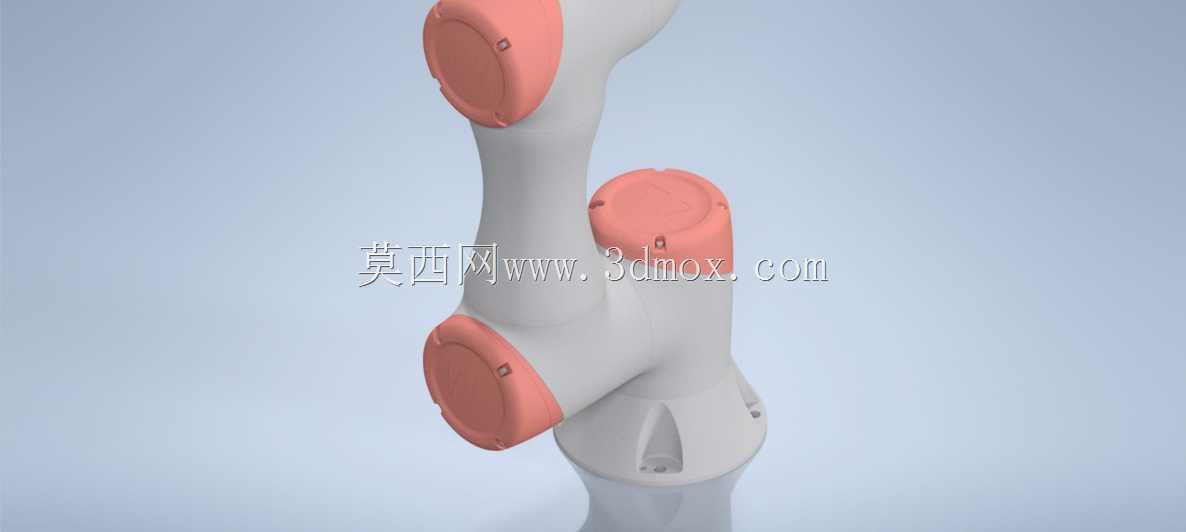

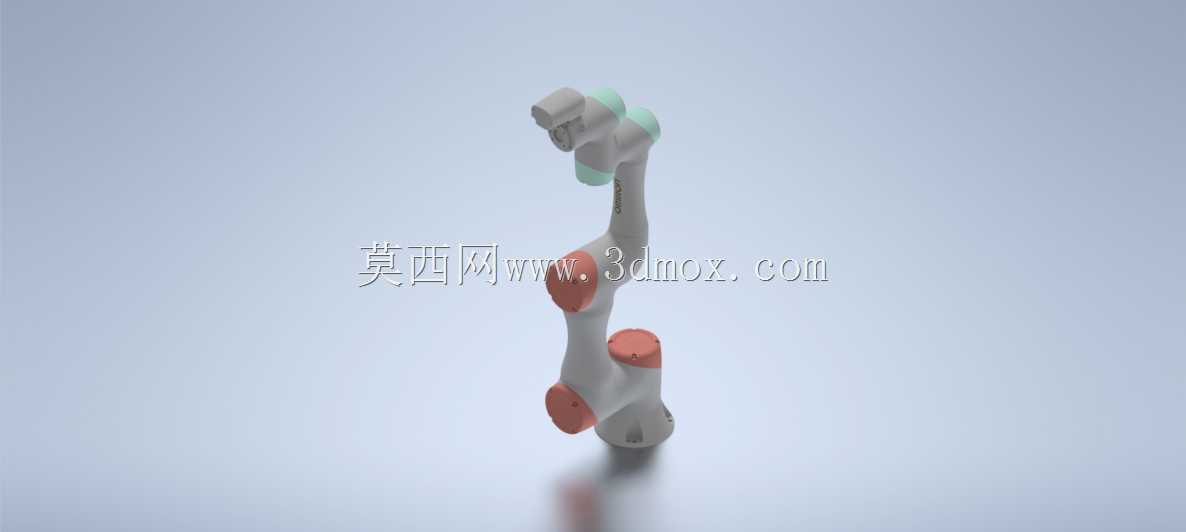

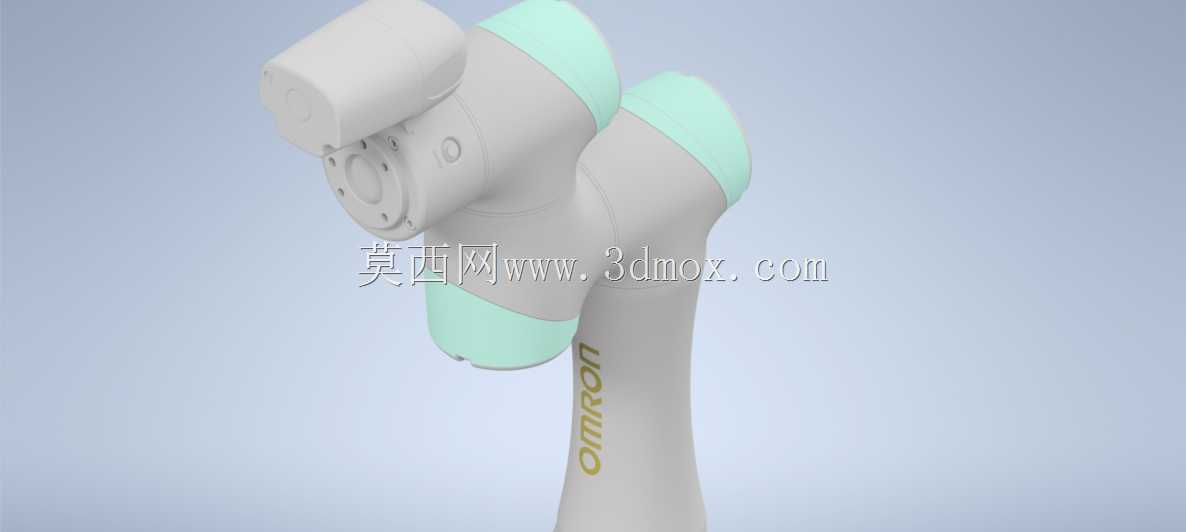

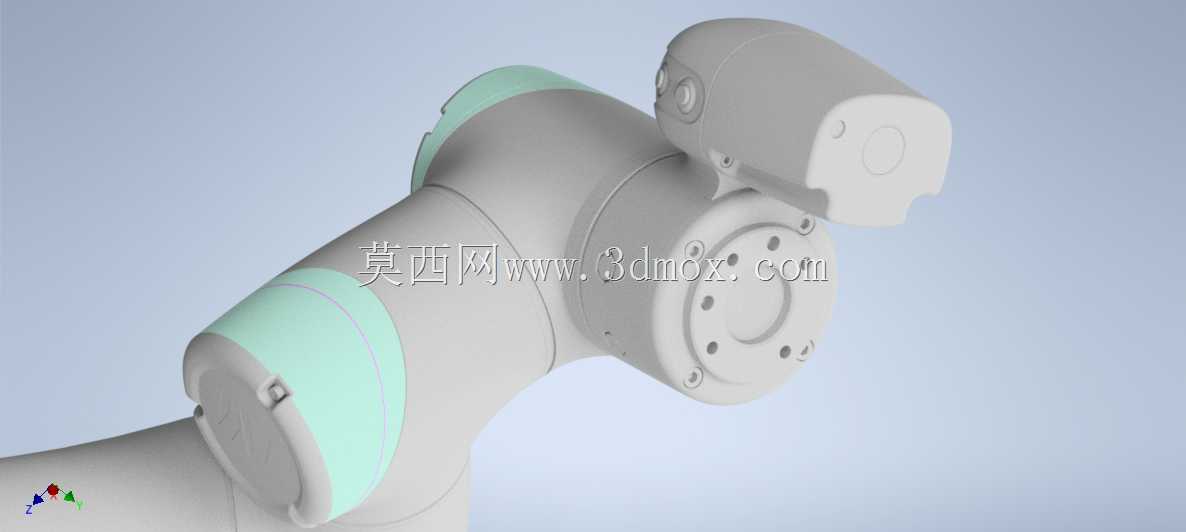

这款协作机械臂的设计初衷，是填补中小负载工位中，传统工业机器人与人机协作场景之间的设备空白，在3C电子装配、实验室样本分拣、小型零部件上下料这类需要人员频繁介入调整的工位中，它不需要额外设置安全围栏，可直接和操作人员在同一作业空间内配合完成工序。从结构设计逻辑来看，整机采用多关节串联构型，关节处的红圈标识是内置力矩传感器的安装区域，每个关节都能实时检测碰撞力矩，当运行过程中接触到人员或者周边障碍物时，会在毫秒级触发停机保护，这也是它能实现无围栏协作的核心设计点。关节内部采用集成式伺服驱动布局，将电机、减速器、编码器全部整合在关节舱体内，大幅缩减了臂身的外露走线，所有线缆都从臂体内部空腔穿行，既避免了工位上的杂物剐蹭线缆造成故障，也让臂身外轮廓更顺滑，减少运行过程中的积尘死角，适配洁净车间的使用要求。臂身主体采用轻量化铸铝材质加工，在保证结构刚性满足700mm臂展下额定负载要求的同时，尽可能降低了整机自重，既可以落地安装在标准工作台台面上，也能倒挂安装在生产线顶部的铝型材框架上，甚至可以侧装在移动AGV小车上组成复合移动作业单元，安装边界的适配性很强。末端法兰预留了标准的气动接口与IO通讯端口，可快速适配夹爪、真空吸盘、视觉相机、螺丝锁付头等不同的末端执行器，不需要额外外置走线拖链。在作业范围设计上，700mm的有效臂展刚好覆盖单人工位的常规操作半径，从底座安装基准面算起，垂直方向作业覆盖范围从近台面低位到上方近700mm高度，水平方向可覆盖半径700mm内的圆形作业区域，重复定位精度控制在±0.03mm级别，既能满足精密装配的精度要求，也不会因为臂展过长造成刚性冗余浪费。设计过程中对每个关节的运动限位做了双重冗余设计，既有软件层面的软限位设置，也在关节转轴处设置了物理硬限位块，避免调试过程中出现关节过转撞坏臂体的问题，底座的安装孔位采用通用的工业机器人标准孔距，用户替换同负载级别其他品牌机械臂时，不需要重新加工安装台面，大幅降低产线改造的适配成本。
