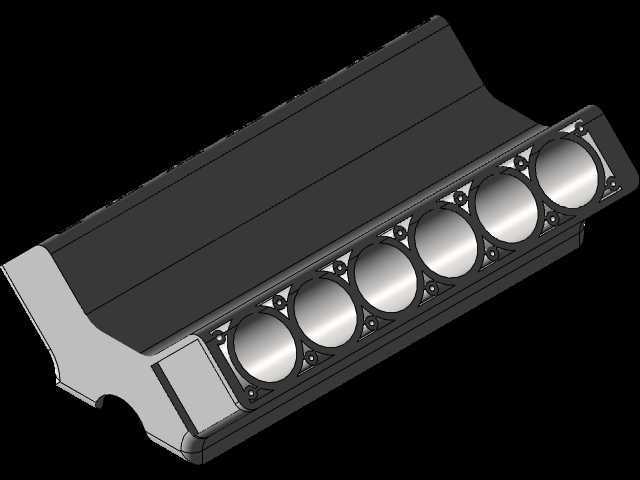

V型十二缸发动机缸体结构三维数模

　　在大排量高性能内燃机的研发与结构验证环节，缸体作为整台动力单元的承载基体，其结构合理性直接决定了整机的刚度、振动特性与服役寿命。这款V12缸体采用经典的60度夹角V型布局，两侧各排布6个气缸孔，这种布局能够在保证12缸大排量输出的前提下，大幅缩短整机的轴向长度，适配豪华乘用车、高性能赛车、大型船舶辅机以及固定式发电机组的动力舱安装边界，相比直列12缸结构，轴向尺寸缩减近40%，能够有效降低动力单元在设备整体布局中的空间占用，同时V型布局的对置平衡特性能够抵消大部分一阶、二阶往复惯性力，从结构根源上降低整机运行时的振动水平，减少额外平衡轴机构的配置需求，简化动力总成的周边配套结构。

　　从结构设计逻辑来看，这款缸体采用整体式龙门结构设计，缸体上平面集成了气缸盖安装的定位螺纹孔与冷却水道、润滑油道的连通接口，两侧气缸孔之间预留了足够的壁厚空间布置贯通式冷却水道，能够保证高负荷运行时各个气缸的温度均匀性，避免局部热应力集中导致的缸孔变形问题。缸体下部的曲轴箱部分采用加强筋纵横交错的布筋方式，在主轴承座位置设置了加厚的支撑凸台，搭配贯穿式主轴承盖螺栓孔，能够承受12个气缸交替做功时产生的高频冲击载荷，保证曲轴运转时的支撑刚度，避免主轴承座在高转速工况下出现变形导致的轴瓦偏磨问题。

　　在实际工程应用场景中，这类V12缸体的安装边界需要匹配对应的传动系统接口，缸体后端集成了飞轮壳安装的定位止口与螺纹孔，前端预留了正时机构、水泵、机油泵等附件的安装平面与传动接口，两侧的气缸体外壁设置了发动机悬置的安装凸台，凸台位置经过重心匹配计算，能够保证动力总成安装后的受力均匀性，避免悬置点受力不均导致的运行振动传递问题。缸体内部的润滑油道采用分层布置设计，主油道沿缸体纵向贯穿两侧曲轴箱位置，通过分油道分别向主轴承座、凸轮轴轴承座、活塞冷却喷嘴位置供油，能够保证高转速工况下各个摩擦副的润滑油供给充足，同时油道的转角位置均采用大圆弧过渡设计，减少润滑油流动时的阻力损失，降低机油泵的工作负荷。

　　从建模细节来看，这款数模完整还原了缸体的所有功能性结构，包括气缸孔的珩磨网纹预留结构、水套的清砂孔位置、各个工艺堵头的安装孔位、传感器安装的螺纹孔位，甚至包括缸体外壁的铸造拔模斜度与工艺加强筋结构，能够直接用于后续的有限元刚度分析、冷却系统流场仿真、铸造工艺开模验证等工程环节。在结构设计过程中，针对V型缸体夹角位置的应力集中问题，在两侧气缸体的连接位置设置了三角形加强筋结构，能够有效提升缸体的整体扭转刚度，避免高爆发压力下缸体出现夹角开裂的问题。同时缸体的气缸孔采用平台珩磨的结构设计预留，缸孔表面的粗糙度参数匹配对应的活塞环配合要求，能够保证活塞往复运动时的密封性能，减少窜气、烧机油等问题的出现概率。

　　在配套安装适配方面，这款缸体的各个安装面的平面度要求、孔位位置度公差都在数模中通过结构特征做了对应体现，比如气缸盖安装面的平面度预留加工余量、主轴承孔的同轴度公差基准、各个附件安装面的定位销孔位置，都能够为后续的加工工艺编制、工装夹具设计提供准确的三维参考。针对大排量V12发动机的热负荷较高的问题，缸体的水套设计采用了上下分层的结构，冷却水从缸体下部进入，首先环绕气缸孔下部高温区域，再向上流入气缸盖水套，能够保证气缸孔上下区域的冷却均匀性，避免气缸孔出现上下温差过大导致的喇叭形变形，保证活塞环的密封效果。同时在缸体的排气侧位置设置了额外的冷却水通道，对应排气歧管的安装位置，能够降低排气侧的局部温度，减少机油因为高温出现变质的风险。

　　在实际的选型匹配过程中，这类V12缸体的外形尺寸需要适配目标设备的动力舱空间，其宽度方向的尺寸由V型夹角与气缸直径决定，高度方向的尺寸由活塞行程与曲轴箱结构决定，轴向尺寸由单缸厚度与气缸数量决定，在建模过程中已经对各个边界尺寸做了参数化设置，能够根据不同的排量需求调整缸径、行程参数，快速衍生出不同排量版本的缸体结构，缩短同系列产品的研发周期。同时缸体的材质适配范围也在结构设计中做了考虑，既可以采用蠕墨铸铁铸造满足高增压版本的强度需求，也可以采用铝合金压铸实现轻量化设计，适配不同定位的动力产品需求，对应的壁厚设计、加强筋结构都能够根据材质的力学性能做对应调整，保证不同材质版本的缸体都能满足刚度与强度要求。
