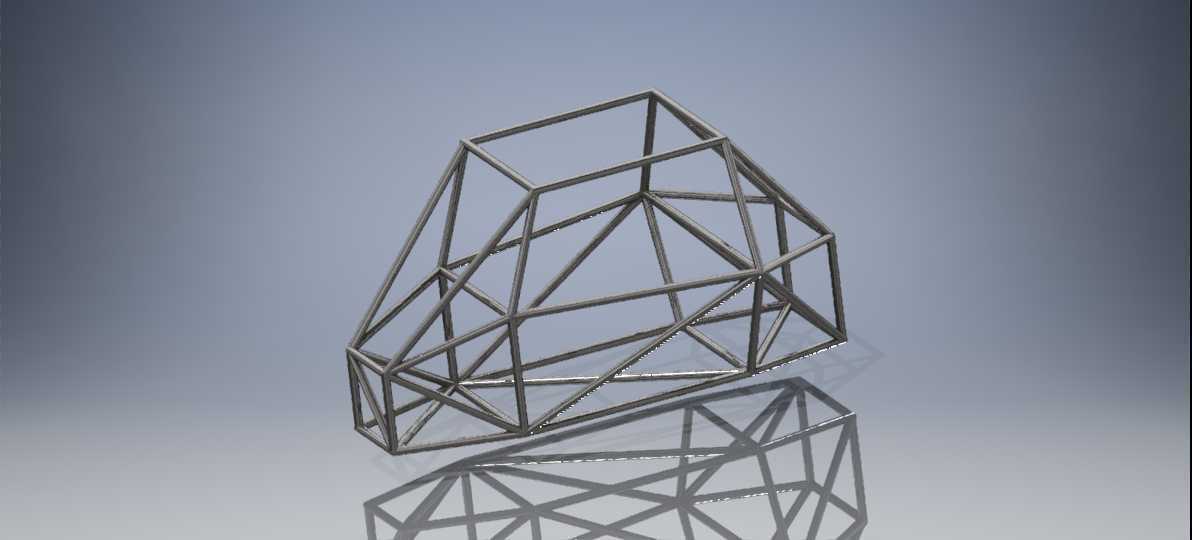

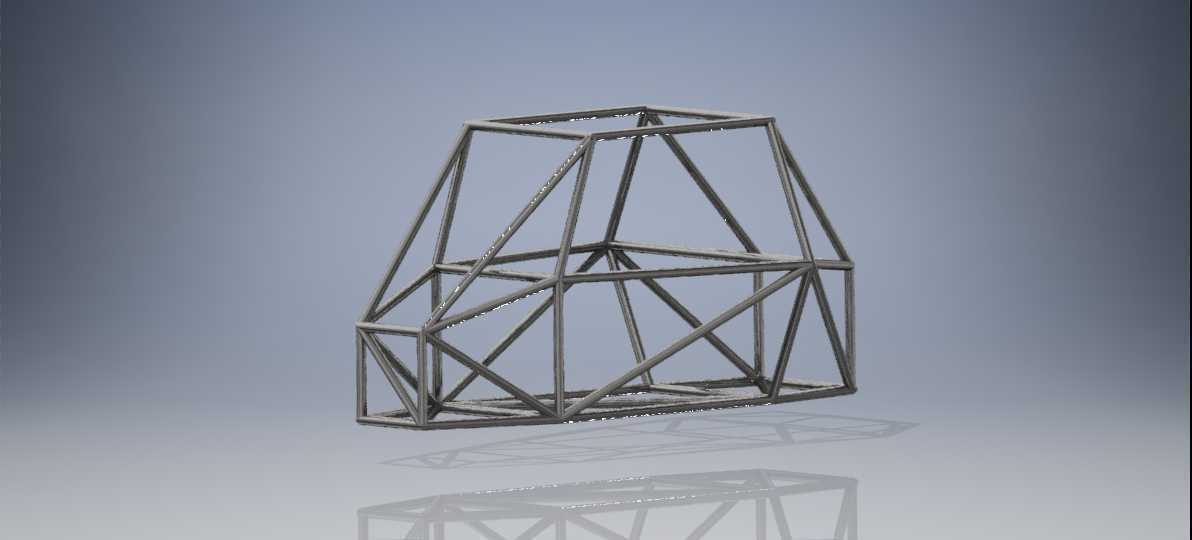

巴哈越野赛车钢管式车架底盘结构

　　这套管架式底盘结构主要面向小型越野竞技赛事场景使用，是巴哈Buggy赛车的核心承载基体，所有动力总成、悬挂系统、转向机构、座椅安全组件以及外覆盖件都需要依托该框架完成安装固定，直接决定整车的抗扭刚度、碰撞安全性能以及越野通过性表现。从结构设计逻辑来看，整个底盘采用空间桁架式管架布局，主受力环、前防撞结构、侧边防撞梁、后部动力安装舱以及驾驶舱乘员保护区形成连续的传力路径，管材之间通过相贯线切口拼接焊接，没有多余的冗余结构，在保证结构强度的前提下尽可能降低整备质量，适配越野赛事中频繁飞跳、颠簸路面冲击的受力需求。设计过程中优先考虑了安装边界的适配性：前部预留了双叉臂独立悬挂的安装支点位置，支点的同轴度、安装面角度都经过受力校核，

　　匹配长行程减震器的安装空间，避免悬挂跳动过程中与架体发生运动干涉；中部驾驶舱区域按照赛事安全规则预留了足够的乘员生存空间，防滚环的管径、连接节点位置都满足越野赛事的安全结构要求，同时预留了安全带安装点、座椅固定位以及转向柱的穿装空间；后部框架专门针对动力总成的安装尺寸做了适配，预留了发动机、传动系统的固定支点，同时兼顾了后置后驱布局的传动轴布置空间，避免动力传输路径出现过大的角度折损。底盘下部的结构设计充分考虑越野场景的通过性需求，底部横梁的布置避开了整车最小离地间隙的最低位置，同时预留了底部防护板的安装孔位，可以加装合金护板阻挡行驶过程中飞溅的石块对底盘部件造成损伤。整个架体的管材选型根据不同位置的受力特性做了区分：主防滚环、

　　主纵梁这类承受主要冲击、扭转载荷的位置采用更大管径、更厚壁厚的合金管材，而辅助支撑、非主要传力路径的位置采用相对轻量化的管材，平衡结构强度与整车重量的矛盾。在节点设计上，所有多管交汇的位置都做了应力分散处理，避免出现应力集中导致的焊缝开裂问题，尤其是悬挂安装点、减震器支点这类承受交变载荷的位置，都额外增加了加强衬片，分散连接点的局部应力，适配越野场景下持续的冲击载荷。从安装适配维度来看，整个底盘的宽度、轴距参数都严格匹配小型越野Buggy的尺寸规范，轮距预留范围可以适配不同规格的越野轮胎安装，转向机构的安装位预留了足够的转向角度空间，满足大角度转向的越野操控需求；制动系统的管路布置空间也在架体设计时做了预留，

　　管材之间的空隙可以顺利穿过制动油管、线束，避免后期加装时在管材上额外开孔影响结构强度。这套桁架式底盘结构相比传统的承载式车身底盘，在轻量化、抗扭刚度、碰撞安全性以及改装适配性上都更适配越野竞技场景，即使在极端的飞跳落地、侧面碰撞工况下，也能通过管材的形变吸收冲击能量，保证驾驶舱的结构完整性，为乘员提供足够的安全防护空间；同时开放式的管架结构也方便后期对各个系统进行维护调整，不需要拆解大量覆盖件就可以对悬挂、动力部件进行检修调校，适配赛事过程中快速维修、参数调整的实际需求。
