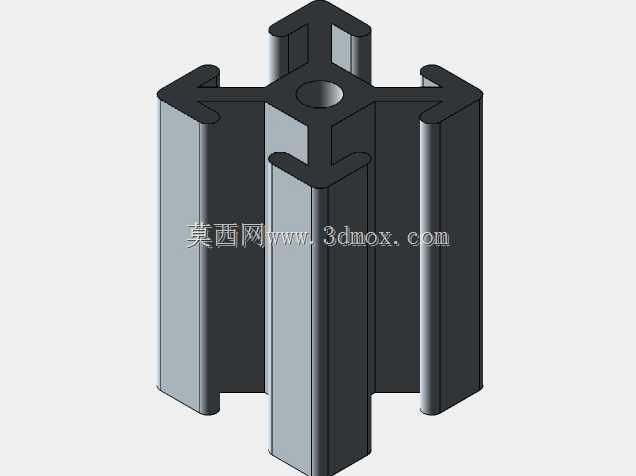

20×20×2mm十字槽工业铝型材结构件

这款十字截面的铝型材构件，在小型自动化设备的框架搭建场景中有着极高的适配性，常见于桌面级检测工装、小型物料分拣台、实验室测试架这类对空间占用要求严苛的轻型设备结构中。不同于常规的欧标槽铝型材，它采用四向对称的十字槽结构设计，四个方向均预留了标准T型槽位，可同时完成四个垂直方向的连接件安装，无需额外搭配角码转接件，在搭建十字交汇的框架节点时，能大幅减少装配零件数量，降低框架整体的累计装配误差。从设计逻辑来看，这款型材的截面壁厚控制在2mm，外轮廓尺寸为20×20mm，属于小规格轻型铝型材范畴，中心位置预留的通孔可直接穿入M6规格的螺杆完成长距离型材的串联锁紧，也可作为定位销的安装孔位，在多段型材拼接时保证同轴度精度。四个方向的槽口尺寸适配标准的T型螺栓与弹性螺母，槽口边缘做了圆弧过渡处理，既可以避免安装时螺栓头刮蹭槽壁造成镀层脱落，也能在螺母滑入槽腔时起到导向作用，减少装配时的卡滞问题。在实际设备应用中，这类小截面十字铝型材常被用作小型设备的内部支撑筋，或是传感器安装支架的主体基材，由于四向都有安装槽位，在布置光电传感器、小型气动元件时，可以根据走线方向和检测位置灵活调整安装角度，不需要额外焊接转接支架，后期调整设备布局时也能快速拆装移位。它的安装边界需要注意，由于截面尺寸较小，单根型材的无支撑跨度建议控制在600mm以内，避免长期承重出现挠度变形，槽内搭配的螺母建议采用法兰面螺母，增大与槽腔的接触面积，锁紧时的扭矩控制在8N·m即可，过大的锁紧力容易造成型材槽口变形，影响后续的重复拆装使用。型材的四个外棱做了小尺寸倒角处理，在装配时不会划伤操作人员的手部，也能避免框架边缘的尖锐棱角磕碰设备外罩或是走线的线缆，在搭建带透明防护板的小型设备护罩时，槽口还可以直接嵌入橡胶密封条，配合亚克力板完成密封防护，不需要额外加装密封压条。
