2040规格V型槽工业铝型材结构设计

这款2040规格V型槽铝型材，在非标自动化设备的框架搭建场景中有着极高的适配性，尤其是针对SolidWorks环境下做焊接工装的前置结构预演时，能大幅减少结构工程师的重复建模工作量。从实际使用场景来看，这类V槽铝型材常被用在小型输送线侧边导向、桌面级设备的机架搭建、检测工位的防护栏框架，以及需要嵌入滑动模组的线性安装基座上，V型槽的结构本身就可以直接配套V型滚轮实现无额外导轨的线性滑动，省去了额外安装直线导轨的空间与装配工序，对于紧凑型设备的结构布局十分友好。

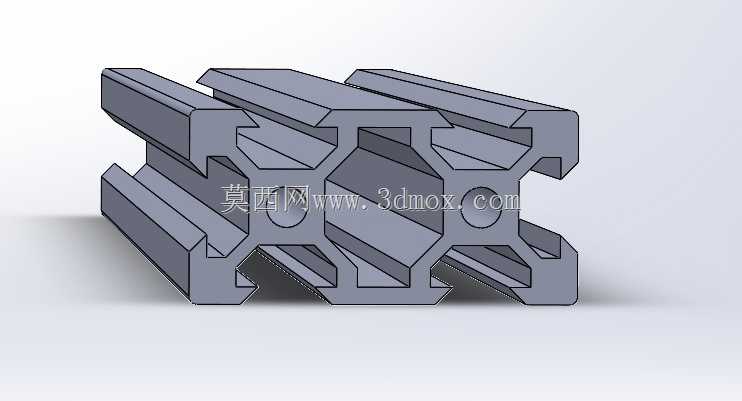

从设计思路上看，这款型材的截面采用对称式腔体布局，中部的两个中空腔体既保证了型材的整体抗弯抗扭强度，又能最大限度降低型材自身重量，两侧的V型槽开口尺寸经过适配，刚好匹配常规的V型滚轮轮缘角度，槽道的深度设计既保证了滚轮运行时不会出现脱轨问题，又不会因为槽深过大削弱型材侧壁的结构强度。型材截面的四个安装边都预留了标准的T型槽道？不对，这款2040V槽的侧边是配合V槽做的安装基准面，端面的连接孔位可以直接配套标准的20系列铝型材角件、端盖、连接板，不需要做额外的二次加工就能完成快速拼接。

在安装边界上，这款型材的截面外轮廓尺寸严格遵循2040铝型材的通用标准，截面宽度40mm、厚度20mm，单根型材的长度可以根据实际使用需求裁切，安装时相邻型材拼接的端面平面度公差控制在常规工业铝型材的标准范围内，配合焊接件使用时，可以先通过型材搭建出焊接工装的基准框架，再在对应的安装位上固定焊接定位块、快速夹钳等工装组件，V槽本身也可以作为焊接时的走线槽道，容纳焊枪的气管、传感器的线缆，避免焊接过程中线缆被焊渣烫损。

从功能特性上来说，这款V槽铝型材的截面壁厚设计兼顾了结构强度与轻量化需求，日常使用中承受常规的工装负载、设备静态载荷完全不会出现形变，V型槽的表面经过阳极氧化处理后，耐磨性能足以支撑滚轮长期往复运行的磨损消耗，不需要额外做表面淬火等处理。在做焊接工装设计时，这款型材可以直接作为工装的主体梁，相比采用方管焊接的框架，铝型材搭建的工装不需要做焊接后的时效处理、表面打磨喷漆等工序，装配调整时也可以随时松卸连接件调整位置，对于小批量定制化的焊接工装来说，能大幅缩短工装的制作周期，降低工装的改造成本。很多做小型自动化焊接工作站的工程师，在前期方案验证阶段都会优先选用这类标准V槽铝型材做结构搭建，一方面是标准件的采购周期短，另一方面是三维建模时直接调用这类成熟的型材模型，不需要从零开始绘制截面草图、做拉伸切除，能把更多的精力放在焊接工位的工艺布局、定位精度调整上。
