工业框架用20系列欧标槽铝型材结构

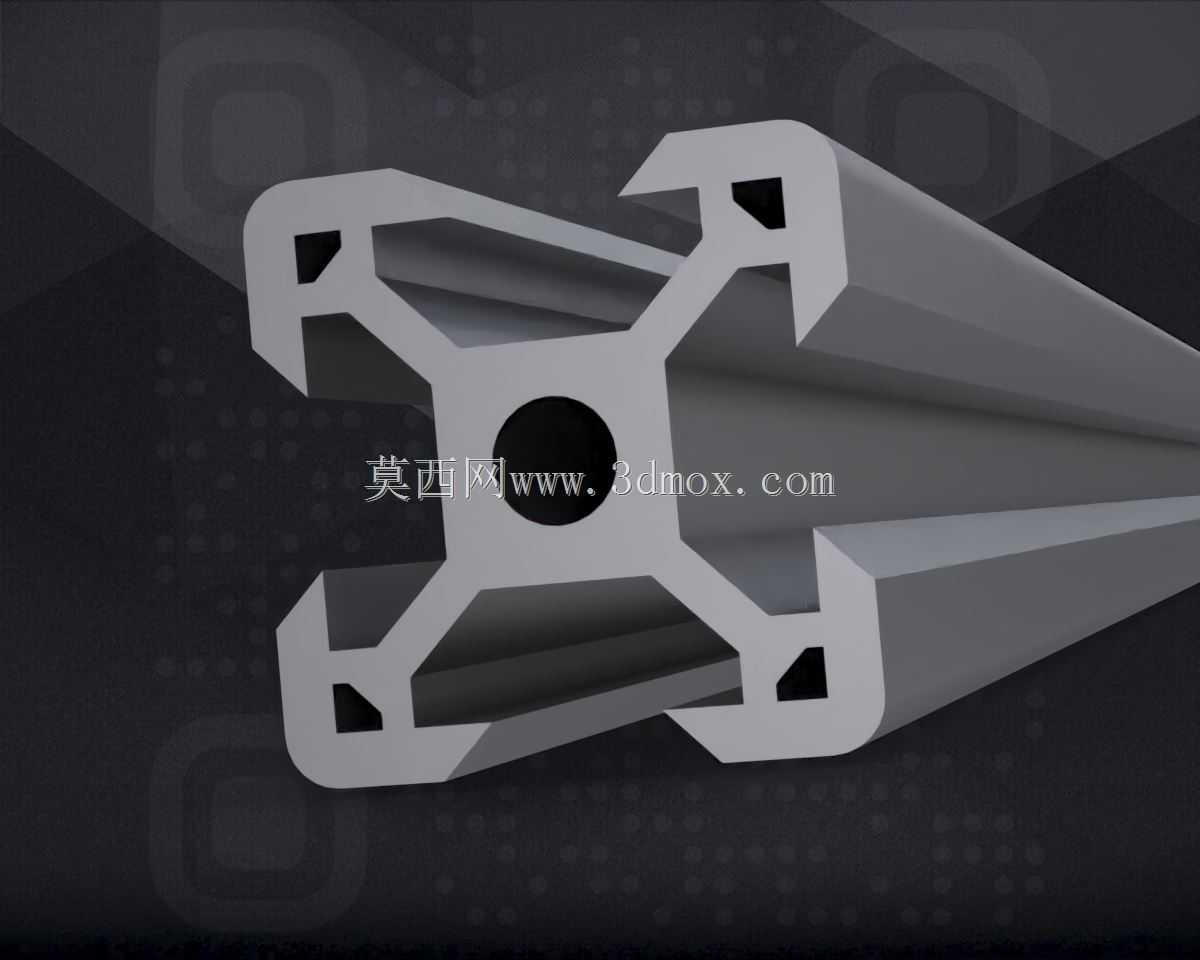

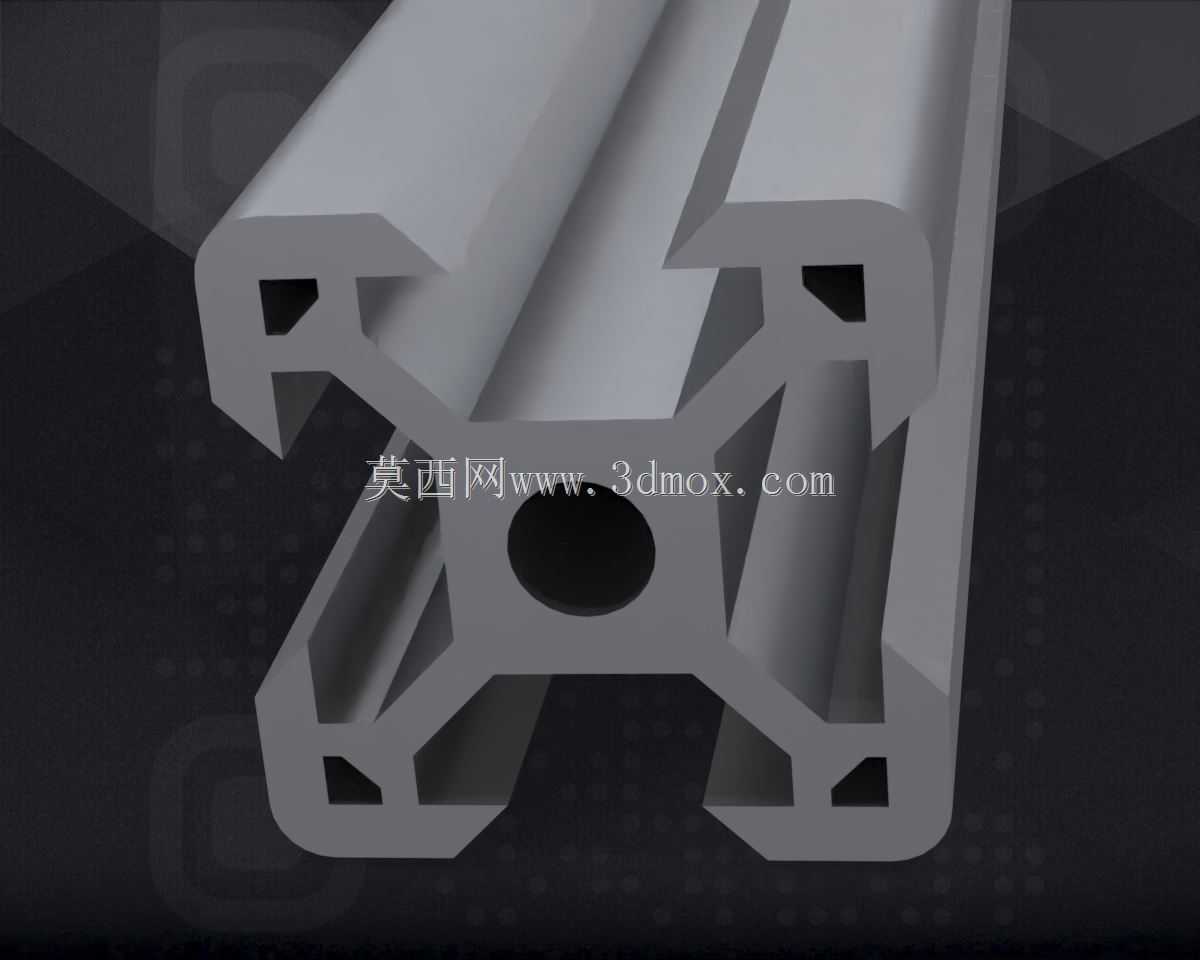

这款20规格的槽式铝型材，是轻量化工业设备框架搭建的常用基础构件，日常在桌面级小型自动化测试台、实验室仪器支架、3D打印设备外框、小型输送线侧架场景中应用极广，区别于大截面重载铝型材，该规格型材主打小空间内的快速装配，适配低负载的结构支撑需求。从截面设计来看，型材采用四槽对称布局，中心预留贯通圆孔，既可以走气路软管、低压信号线缆，也能穿入圆钢做局部加强，四个角位的T型槽完全适配标准M4/M5规格的T型螺栓、滑块螺母，装配时不需要对型材做二次攻丝，只需要将螺母预塞进槽内，调整好位置就能直接锁紧相邻构件，相比方管焊接的框架，装配效率能提升六成以上，后期调整布局时只需要松掉螺栓就能重新拆装，不会产生焊接废料，也不会因为焊接热变形导致框架尺寸超差。型材的壁厚设计兼顾了刚性与轻量化，单米重量控制在较低区间，垂直安装时单根1米长度的型材，在端部挂载5kg负载时的扰度能控制在0.2mm以内，完全满足小型检测设备、电子装配工装的精度要求。截面的加强筋布局做了优化，四个槽位的内侧都设置了斜向加强筋，避免螺栓锁紧时槽口出现涨开变形，同时筋位的圆角过渡处理，能降低挤压生产时的应力集中，减少型材长期受力出现的开裂风险。安装边界上，该型材的截面外接尺寸为20mm见方，相邻两根型材垂直拼接时，采用配套的角件连接不需要额外预留避让间隙，槽口的宽度适配标准的工业铝型材封条、端盖，装配完成后可以将槽口完全盖住，避免积灰落入槽内影响后续螺母滑动。在实际选型时，这类小截面型材不适合做大型设备的主承重梁，更多是作为设备的外围护框架、传感器安装支架、小型物料滑道的侧撑使用，搭配同系列的2020、2040规格型材，可以快速拼出不同尺寸的框架结构，不需要开模定制，能大幅缩短非标设备的设计生产周期。型材的挤压成型工艺保证了截面尺寸的一致性，每根型材的直线度控制在每米0.1mm以内，拼接长框架时不会出现明显的弯曲，表面做阳极氧化处理后，耐磨性能优于裸铝材质，日常车间环境下使用不会轻易出现氧化锈斑，不需要额外做表面喷涂处理。
