太阳辐照测量用双轴太阳跟踪装置

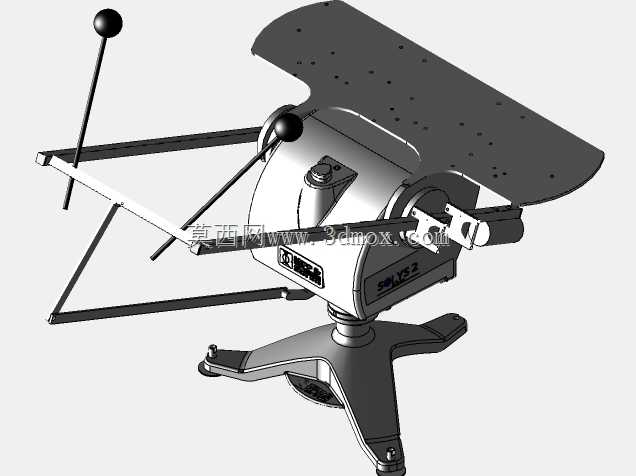

这款太阳跟踪装置主要服务于太阳辐照观测领域，在气象站、光伏电站性能评估、太阳能材料测试、大气环境监测站点中都有广泛部署，核心作用是搭载各类辐照传感器，让传感器接收面始终保持与太阳入射光线垂直，获取精准的直射、散射辐照数据，避免因入射角度偏差带来的测量误差。从结构设计来看，装置采用双轴回转驱动布局，底部为三脚支撑底座，每个支脚都配置了可调水平的调节脚钉，可在户外不平整的安装基面快速调平，底座中心集成方位角回转机构，可实现360度水平方向转动，上部俯仰机构可带动安装台面在-90度到90度俯仰范围内调整，两个轴系都采用低间隙传动结构，保证跟踪过程的角度精度，避免传动回差带来的指向偏差。上部的传感器安装台面预留了多组标准化安装孔位，可同时适配直接辐射表、散射辐射表、总辐射表等不同类型的辐照测量传感器，无需额外加工转接板即可完成多传感器同步搭载，台面侧边设置的遮光臂结构可在散射辐照测量时精准遮挡直射光线，避免直射光干扰散射测量结果。装置侧面设置的手动操作杆可在设备调试、断电应急场景下手动调整轴系角度，方便现场运维人员快速校准设备指向。从安装边界来看，三脚支撑的展开直径控制在合理范围，不需要过大的安装平台，整体重心落在底座中心区域，抗风性能满足户外长期部署要求，上部转动部分的运动包络经过校核，在全角度转动过程中不会与底座、支撑结构发生干涉，线缆走线通过轴系中心的中空通道布置，避免转动过程中线缆拉扯磨损。设计过程中充分考虑户外使用的防护需求，所有传动部件都做了密封处理，可阻挡雨水、沙尘进入传动腔，外壳采用耐候性材质，可适应高低温、强紫外线的户外长期工作环境，轴系的阻尼设置经过匹配，即使在阵风扰动下也不会出现角度偏移，保证测量数据的连续性与准确性。对于结构设计从业者来说，这款装置的双轴传动布局、安装接口标准化设计、户外防护结构处理都有较高的参考价值，尤其是在做同类户外传感搭载设备设计时，其重心分配、走线方式、手动调试结构的设计思路都可以直接借鉴，在做光伏场站监测设备选型时，也可参考其安装尺寸与搭载能力，匹配现场的传感器配置需求。
