法兰对法兰安装式反作用力扭矩检测传感器

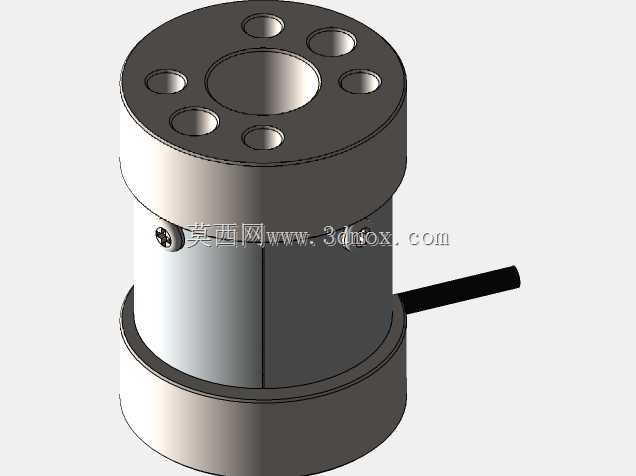

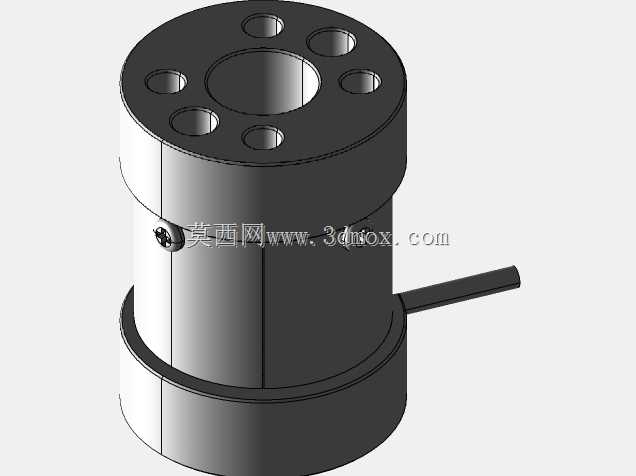

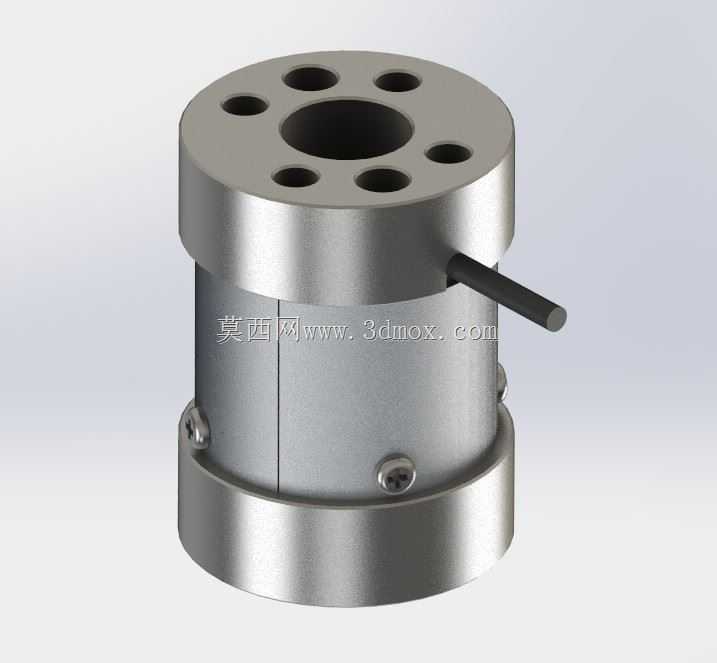

这款双法兰结构的反作用力扭矩检测元件，主要面向静态或低转速工况下的扭矩参数采集场景，常见应用覆盖自动化装配线的拧紧轴扭矩校验、小型试验台的负载扭矩监测、精密传动机构的输出扭矩标定等领域，区别于旋转式扭矩传感器需要配套滑环或无线传输模块的结构，反作用式的设计直接采集固定端的受力扭矩，结构更紧凑，长期运行的稳定性更优，适合安装空间受限、不需要连续高速旋转的检测工位。从结构设计逻辑来看，整体采用对称式圆柱筒体布局，上下两端的法兰盘均布6个安装通孔，可直接与被测端、固定端的法兰面对接，不需要额外设计转接支架，安装时仅需保证两端法兰的同轴度公差在允许范围内，即可避免附加弯矩对检测精度造成干扰。筒体中段为应变检测核心区，侧面引出的信号线缆可直接对接信号采集模块，输出对应扭矩值的标准电信号，筒体上下结合处采用内六角螺钉锁紧密封，既可以保护内部的应变片与调理电路，也能抵御常规工业场景下的粉尘、少量油污侵袭，适配多数车间的常规使用环境。安装边界方面，整体外径控制在小尺寸区间，上下法兰的安装孔位采用通用的圆周均布设计，可适配多数小型传动机构的安装接口，轴向长度较短，不会过多占用传动链路的轴向安装空间，对于需要在现有设备上加装扭矩检测环节的改造场景十分友好。设计过程中优先保证了受力结构的刚度，筒体部分采用高强度合金材质加工，在满量程负载下的形变量控制在应变片的线性检测区间内，既保证检测灵敏度，也避免长期负载下出现结构塑性变形。两端法兰的安装端面做了精加工处理，平面度公差满足高精度检测的安装要求，可减少安装面不平整带来的检测误差。侧面出线位置做了防弯折保护，避免设备运行过程中线缆反复弯折出现断线故障，整体结构没有易损的活动部件，日常使用仅需定期检查安装螺钉的紧固力矩即可，维护成本极低。在选型适配时，可根据被测机构的额定扭矩、安装法兰的孔位尺寸匹配对应规格，安装时需注意避免径向载荷直接作用在传感器筒体上，所有外部负载尽量沿法兰轴向传递，才能保证检测数据的准确性。
