小型测距激光雷达机械结构设计

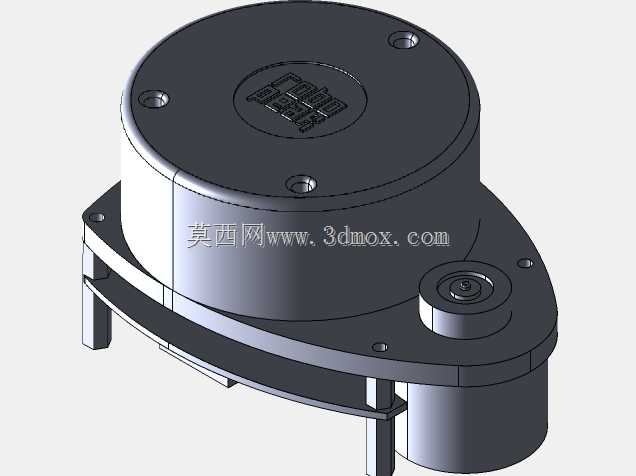

这款小型激光雷达的结构设计，核心围绕移动机器人的近距离环境感知需求展开，在做结构布局时，首先要兼顾旋转扫描部件的运转稳定性与整机安装的紧凑性，因此采用了圆盘式主体加侧置驱动模组的布局形式，避免旋转扫描模块与安装支架产生运动干涉。从实际应用场景来看，这类结构的激光雷达多用于室内服务机器人、小型AGV、仓储物流分拣小车的导航避障环节，也可搭载在自动巡检设备上完成周边障碍物的距离检测，为设备的路径规划提供实时的点云数据支撑。在功能特性的结构实现上，顶部圆盘为旋转扫描端的承载壳体，表面预留的三个沉头安装孔用于固定内部的旋转测距模组，保证旋转过程中模组的同轴度，避免高速旋转时出现偏心抖动，影响测距精度。侧置的圆柱形腔体用来容纳驱动电机与信号传输组件，将动力输出部分与扫描测距部分做相邻布局，既可以缩短传动路径，减少传动环节的间隙误差，也能让整机的重心落在安装支架的中心区域，提升设备运行时的稳定性。底部伸出的四个带安装孔的支脚是整机的安装边界，支脚的高度预留了接线与底部散热的空间，安装孔的间距适配主流移动机器人底盘的通用安装孔位，不需要额外做转接板即可完成固定，降低设备集成的装配难度。在设计思路上，外壳的拼接处全部采用止口定位加螺丝锁紧的结构，既可以保证壳体拼接的同轴度，也能提升整机的防尘能力，适配车间、仓储等多尘的运行场景。壳体表面的凹槽与凸台结构并非装饰作用，而是对应内部元器件的避让位与固定位，尽可能压缩壳体的冗余空间，让整机的径向尺寸控制在适合小型设备搭载的范围内，不会因为雷达体积过大影响设备整体的布局。旋转部分的壳体与固定底座之间预留了均匀的配合间隙，既避免旋转过程中出现摩擦卡顿，也能控制间隙大小减少灰尘进入内部腔体的概率。安装支脚与主体壳体采用一体化的连接结构，避免额外拼接带来的强度不足问题，在设备遇到轻微碰撞时，支脚不会轻易断裂脱落，提升整机的抗冲击能力。做结构校核时，重点验证了旋转部件的动平衡，以及安装支脚的载荷强度，保证在设备常规移动的振动工况下，雷达的扫描精度不会受振动影响，同时长期运行不会出现结构松动的问题。
