AS5600磁编码器转接板结构设计

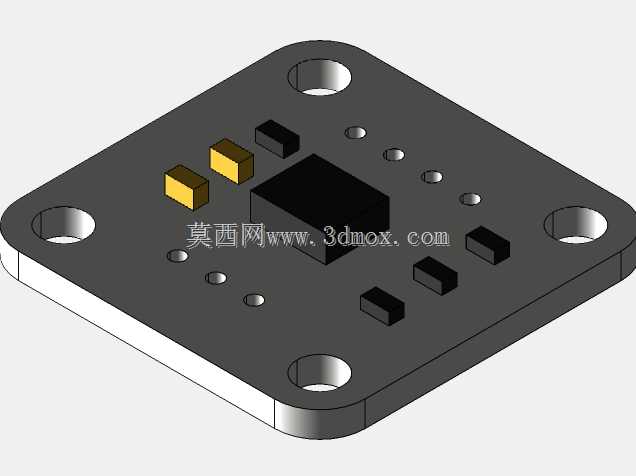

在角度检测、转速测量类机电设备的开发调试场景中，磁编码器的安装适配一直是结构设计环节需要重点考量的内容，AS5600作为常用的非接触式磁角度传感芯片，其外围电路的集成转接板直接决定了传感模块的安装便利性与运行稳定性。这款转接板采用方形板体结构，四个角位设置了贯通的安装沉孔，可直接通过标准紧固件固定在设备机架、电机端盖或者传感安装支架上，安装孔位的间距经过适配调校，能够匹配多数小型直流电机、舵机输出轴端的常规安装孔距，无需额外制作过渡连接支架即可完成装配。板体表面的元件布局遵循信号路径最短原则，核心的AS5600传感芯片布置在板体几何中心位置，正对下方待测转轴的磁钢安装位，保证磁钢旋转时芯片能均匀感知磁场变化，避免偏心带来的角度检测误差；周边布置的阻容元件、供电稳压元件沿芯片周边有序排布，既预留了足够的焊接操作空间，也避免了元件过高对磁钢安装空间造成干涉。板体上预留的多组小型信号过孔，可直接插接排针实现与主控板的信号连接，也可根据布线需求飞线连接，适配不同设备的走线方式。设计过程中充分考虑了实际使用的防护需求，板体边缘做了圆角过渡处理，避免安装调试过程中板边毛刺划伤操作人员，同时板体厚度选用常规PCB板材厚度，兼顾结构强度与轻量化需求，不会给被测转轴带来额外的负载负担。从安装边界来看，板体整体外廓尺寸紧凑，四个安装孔的沉孔深度适配常用的M2、M2.5规格螺丝头高度，安装后螺丝头不会突出板体表面，可适配狭小安装空间内的装配需求，比如小型机械臂关节、云台转轴、智能小车舵机的角度反馈位都能直接安装使用。板上的元件焊接高度经过统一管控，最高元件的高度不超过板体厚度的两倍，在靠近磁钢的一侧没有布置过高元件，保证磁钢与芯片之间的气隙距离符合芯片的检测要求，不会因为元件遮挡导致磁场检测失真。在实际设备应用中，这类转接板可以直接替代零散的飞线焊接电路，大幅提升传感模块的装配一致性，降低现场调试的接线错误率，同时规整的板体结构也方便后期的维护更换，出现传感故障时可直接整体替换转接板，无需逐个排查外围元件的焊接问题。
