带防护外壳的立式数控钻铣加工设备

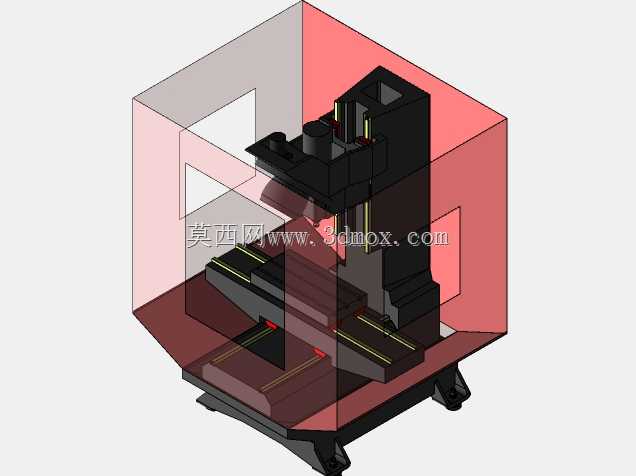

这款带完整防护外壳的立式钻铣加工设备，主要面向小型精密零部件的钻削、铣削加工场景，在3C电子零部件加工、小型五金件批量生产、工装夹具修配等车间场景中应用广泛，能够完成钻孔、攻丝、轻铣削等多道机加工工序，适配小型工件的多工序集中加工需求，减少工件多次装夹带来的定位误差。从结构设计来看，设备采用经典的C型立式床身布局，主轴箱沿立柱垂直导轨做Z向进给运动，工作台沿十字滑台分别实现X、Y向的进给移动，整体传动结构紧凑，在保证足够加工行程的前提下，尽可能压缩了设备的整体占地空间，适合中小型加工车间的工位排布。外围的半透明防护外壳采用框架式安装结构，将加工区域完全封闭，既能够阻挡加工过程中飞溅的切屑与切削液，避免车间环境被污染，也能防止操作人员误触运动部件引发安全事故，防护壳上预留的透明观察窗，可让操作人员实时观察内部加工状态，无需频繁开启防护门。设计过程中，优先考虑了运动部件的行程边界与外壳的干涉问题，所有轴的极限运动位置都与外壳内壁预留了足够的安全间隙，避免进给超程时部件与外壳发生碰撞；底部的安装底座设置了可调式支撑脚，可适配车间地面的不平整工况，保证设备安装后的水平精度，底座内部预留了切削液回流与排屑的空间，能够配套集成小型排屑与切削液循环结构。设备的主轴单元采用高转速低震动的设计，适配小型刀具的高速加工需求，进给导轨采用线性导轨结构，运动阻力小、定位精度高，能够满足小型精密零件的加工精度要求；外壳的拆装结构做了快拆设计，后期设备维护时可快速拆卸对应位置的护板，方便对内部传动部件、主轴单元进行检修保养，不需要完全拆解整个外防护结构，降低日常维护的工作量。从安装边界来看，设备整体占地尺寸适配小型车间的工位布局，不需要额外做特殊的地基处理，普通硬化车间地面即可满足安装承重要求，外接气源、电源的接口都集中布置在设备后侧，方便车间管线的排布连接，整体布局符合中小型加工设备的人机工程设计要求，操作人员站在设备正面即可完成工件装夹、程序调试、加工状态观察等全部操作，不需要频繁移动位置。
