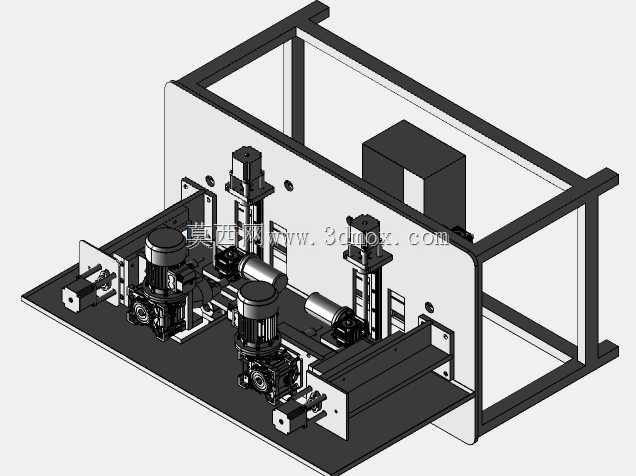

这款自动钻孔设备主要面向中小尺寸金属、硬质塑料零件的批量钻孔工序,常见于五金配件加工、小型结构件生产、电子零部件制造等车间场景,可替代人工手持钻孔作业,降低孔位偏差风险,提升同批次零件加工的一致性。设备整体采用框架式钣金机架作为承载主体,安装时需预留机架外围至少300mm的操作与维护空间,底部可通过膨胀螺栓与车间地面固定,避免高速钻孔作业时产生共振偏移。从结构布局来看,设备设置两个平行布置的钻孔工位,每个工位独立配置主轴进给单元、工件定位夹具与驱动电机,可同时完成两个相同零件的钻孔加工,也可根据工序需求分别加工不同孔位的零件,适配多品种小批量的生产节奏。设计阶段优先考虑了加工行程的匹配性,主轴进给滑台采用线性导轨导向,配合丝杠传动实现精准的进给量控制,每个工位的钻孔有效行程覆盖常规小型零件0-50mm的钻孔深度需求,主轴转速区间适配不同材质的钻削参数要求,针对钢件、铝件、工程塑料等常见加工材质可匹配对应的切削参数。机架后侧预留了电气元件安装腔,用于布置驱动控制器、接线端子与动力线缆,腔体与加工区域通过钣金隔板分隔,可阻挡钻孔产生的切屑、切削液飞溅进入电气区域,降低设备电气故障概率。工件夹具采用快换式设计思路,针对不同外形的待加工零件,可快速更换对应的定位块与压紧组件,减少换型调试的时间成本,夹具安装基准面与主轴进给方向保持严格垂直,从安装基准层面保证钻孔的垂直度公差。设备两侧设置了可开合的防护门结构,日常调试时可打开防护门进行对位调整,正常加工时关闭防护门可阻挡切屑飞溅,同时预留了透明观察区域,方便操作人员实时观察钻孔加工状态。传动组件的布置充分考虑了维护便利性,电机与主轴之间的传动带张紧结构设置在易操作位置,日常维护时无需拆解大量结构即可完成张紧度调整与易损件更换,滑台导轨的润滑注油点也统一布置在机架外侧,降低日常保养的操作难度。整体结构的受力路径经过优化,钻孔作业时的轴向切削力直接通过夹具底座传递到机架底部横梁,避免单侧受力导致的机架变形,长期使用也能保持孔位加工的精度稳定性。
