铣削钻孔作业用3PPR并联运动平台机构

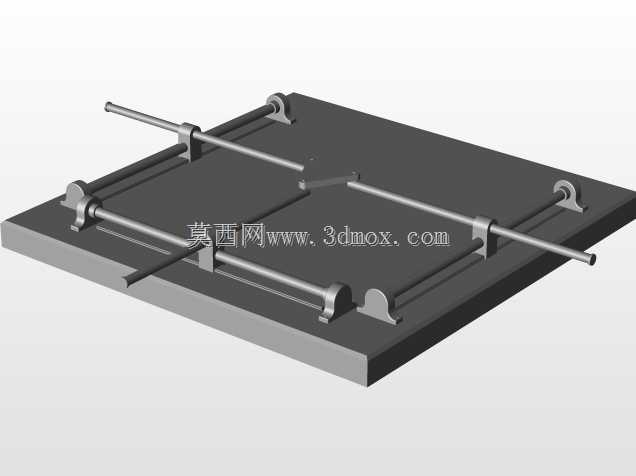

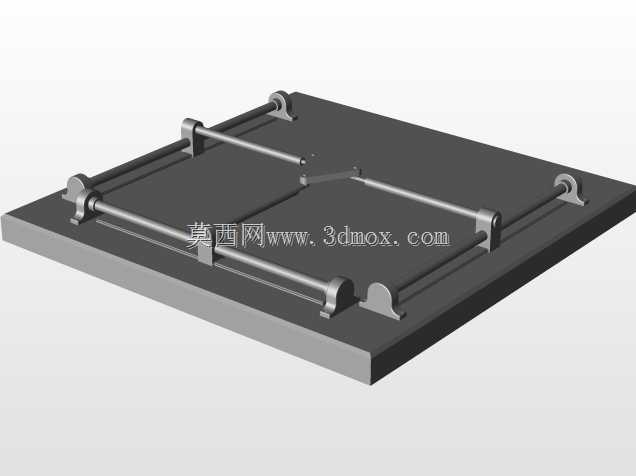

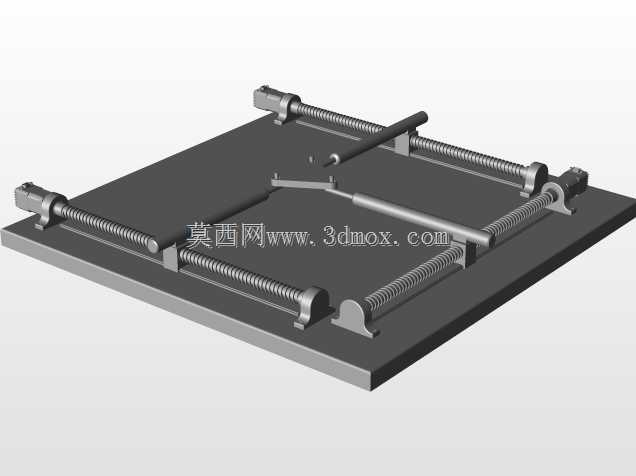

　　这套并联构型的运动执行机构，主要适配立式铣床、台式钻床的工位改造场景，可作为小型加工单元的工件定位承载模块使用，解决传统工装单轴调整效率低、多自由度定位精度差的实际加工痛点。从结构布局来看，整套机构以方形安装基板作为承载基座，基板四边对称布置四组滚珠丝杠传动副，每组丝杠配套独立的滑动导向座，通过多组滑座的协同位移，配合中部的铰接传动连杆，实现平面内三个自由度的精准运动输出，可带动装夹在平台上的工件完成X、Y方向平移以及平面内转动的复合位姿调整，无需反复松夹工件就能完成多位置的铣削、钻孔加工工序。设计阶段优先考虑了加工场景的负载需求，丝杠副选用大导程冷轧滚珠丝杠，兼顾传动效率与轴向承载能力，导向部位采用一体式滑动导轨结构，

　　滑座与导轨配合面预留润滑脂加注通道，可适应金属切削工况下的粉尘、切削液侵蚀环境，降低日常维护频次。安装边界方面，整套机构的基板采用标准安装孔位布局，孔位间距匹配常见小型铣床、台钻的工作台T型槽间距，可直接通过压板固定在常规机加工工作台上，无需额外加工过渡连接板；机构整体高度控制在低位区间，不会额外抬高工件装夹高度，避免加工时刀具悬伸过长引发的振刀问题。在功能特性上，该机构的运动解算逻辑清晰，三个平动转动自由度的运动耦合度低，可通过手动调节各轴丝杠的进给量实现位姿调整，也可加装伺服驱动模块升级为数控自动定位平台，适配小批量多品种零件的柔性加工需求。中部的铰接连杆采用对称等长设计，运动过程中平台始终保持水平状态，不会出现倾斜翘曲问题，

　　可保证工件装夹基准的一致性，减少重复定位带来的加工误差。丝杠端部的支撑座采用角接触轴承成对安装，可承受双向轴向载荷，在铣削加工的断续切削力作用下也不会出现轴向窜动，保证加工过程的稳定性。实际应用中，该机构可覆盖小型板类零件、异形支架类零件的多孔加工、平面铣削的位姿调整需求，相比传统的十字滑台结构，整体结构更紧凑，相同安装尺寸下的有效行程更大，多自由度联动调整的效率更高，能有效减少加工过程中的辅助装夹时间，提升小批量加工的生产效率。
