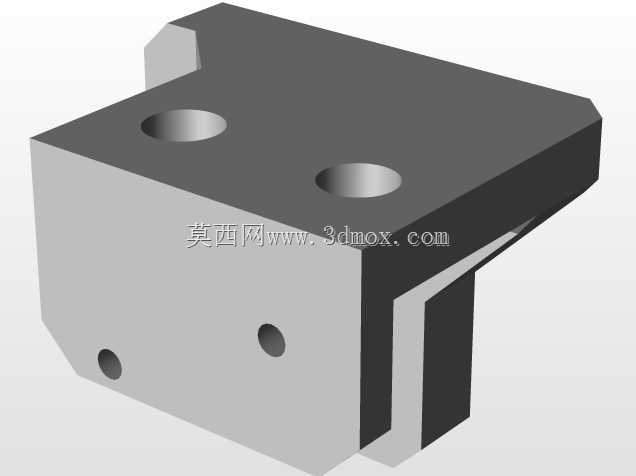

3D打印机L型安装固定连接支架

这款L型结构的安装连接件，是FDM熔融沉积型桌面3D打印机运动模组的核心配套固定零件，主要应用在X轴运动组件与Z轴滑台的衔接位置，承担运动端部件的载荷传递与位置定位作用，在日常打印作业中，需要承受打印头高速往复移动带来的交变载荷，同时抵消喷头快速启停产生的惯性冲击力，避免运动部件出现位置偏移影响打印精度。从结构设计来看，零件采用直角折弯的L型构型，竖直安装面设置两个同轴的沉头安装孔，用于和Z轴线性滑台的滑块端面锁紧固定，沉孔设计可以让内六角螺栓的头部完全没入零件表面，不会突出干涉后续运动部件的行程；水平安装面同样设置两个对称的安装孔位，用于固定X轴的传动皮带张紧座或者直线导轨的端部限位块，两个安装面之间做了斜向的加强筋过渡，在不额外增加零件整体厚度的前提下，大幅提升了直角衔接位置的抗弯折强度，避免长期受载后出现直角处开裂变形的问题。零件的所有安装孔位都做了位置公差约束，孔中心距的公差控制在±0.05mm范围内，保证安装后X轴运动方向和Z轴升降方向的垂直度符合装配要求，不会出现X轴横梁倾斜导致的打印层纹错位问题。零件的边缘位置都做了C0.5的倒角处理，既可以去除机加工或者注塑成型产生的飞边毛刺，也能避免装配过程中锐边划伤操作人员的手部，同时减少零件和相邻部件装配时的卡位干涉。在安装边界上，零件竖直面的总高度适配市面上主流2020、2040铝型材框架的滑块安装尺寸，不需要额外做转接加工就可以直接装配，水平方向的伸出长度经过优化，既保证X轴组件有足够的安装支撑面，又不会过多占用Z轴的有效升降行程，不会压缩打印机的最大成型空间。零件的两个安装面都做了平面度处理，装配后和贴合部件的接触间隙不超过0.02mm，避免锁紧后因为接触面不平整导致零件出现内应力，长期使用后发生形变影响运动精度。在实际设备运行过程中，这个支架的刚性直接决定了X轴运动的平稳性，如果支架出现形变，会导致打印头在移动过程中出现抖动，直接造成打印件表面出现振纹、层厚不均等问题，因此设计时在减重和刚性之间做了平衡，没有采用多余的镂空结构，保证整体结构的固有频率高于打印头运动的激振频率，避免运动过程中产生共振问题。
