3D打印机BTT SKR系列主板安装底板

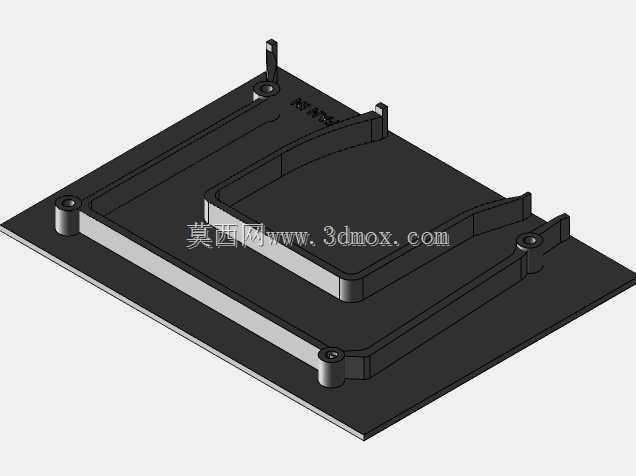

在桌面级FDM 3D打印机的整机装配环节，主控主板的安装固定与散热设计一直是影响设备长期运行稳定性的核心细节，不少DIY机型或改装机型常因主板安装位设计不合理，出现驱动芯片积热、接线拉扯松动、主板与金属框架短路等问题，这款适配BTT SKR 1.3/1.4/Pro版本的主板安装底板，正是针对这类实际使用痛点完成的结构设计。从安装边界来看，整个底板的安装适配尺寸围绕40x40mm规格的轴流风机预留了完整的装配空间，底板四角设置的带孔安装柱可直接匹配对应机箱框架的预装孔位，不需要额外打孔改件就能完成固定，安装柱的高度经过精准核算，既可以让主板背面与底板平面留出足够的走锡间隙，避免主板背面焊点直接接触底板造成短路，也能控制整体安装高度，不会挤占机箱内部其他走线与配件的安装空间。结构设计上，底板专门针对主板底部的阶梯式驱动器引脚区域做了下沉避让设计，不会出现安装时引脚顶到底板、导致主板无法放平的问题，同时围绕驱动器发热区域规划了连贯的冷却风道，当配套的40mm风机运行时，气流可以顺着底板预留的导流结构直接吹向驱动器芯片与主板供电模块的发热位置，带走运行时产生的热量，避免长时间打印过程中出现驱动过热丢步、供电模块过热降频的问题。底板上的主板固定卡扣位置完全匹配BTT SKR系列三个版本主板的安装孔位，卡扣采用带限位的悬臂结构，安装时只需要将主板对准卡扣压入即可完成固定，不需要额外使用螺丝，后续维护拆卸主板时也不需要完全拆解机箱内部结构，就能快速取出主板完成固件烧录或配件更换。除了主板固定与散热的核心功能外，底板边缘还预留了走线限位的卡槽结构，可以将主板连接的电机线、热敏电阻线、加热棒线顺着卡槽规整排布，避免机箱内部走线杂乱影响其他运动部件的运行，也能减少线材被运动部件拉扯导致的接口松动问题。整个底板的结构设计完全围绕3D打印机实际使用中的维护需求与散热需求展开，没有多余的冗余结构，既可以作为全新DIY机箱的主板安装基座使用，也可以作为旧机型改装升级BTT系列主板时的转接固定件，适配不同结构的桌面级3D打印机机箱改装场景，解决不同版本主板安装孔位不统一、散热空间不足的实际问题。
