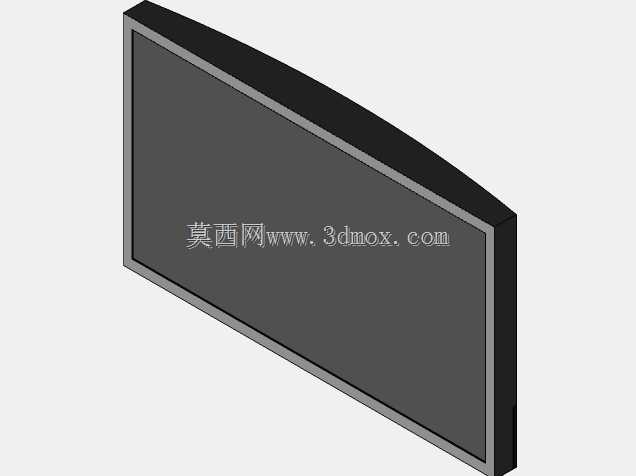

戴尔UP2718Q显示器外观结构建模

在做紧凑型集成式PC的结构布局阶段，显示终端的选型与安装匹配是绕不开的环节，尤其是采用Vesa标准壁挂安装的方案，显示器的背部安装点位、整体外轮廓尺寸、边框厚度、背部曲面弧度，都会直接影响机箱壁挂支架的开孔位置、整体设备的纵深占用，甚至会干涉到机箱侧部接口的插拔空间。这款27英寸专业级显示器的结构建模，核心是还原设备的真实安装边界与外形特征，给集成式设备的结构布局提供精准的三维参照。

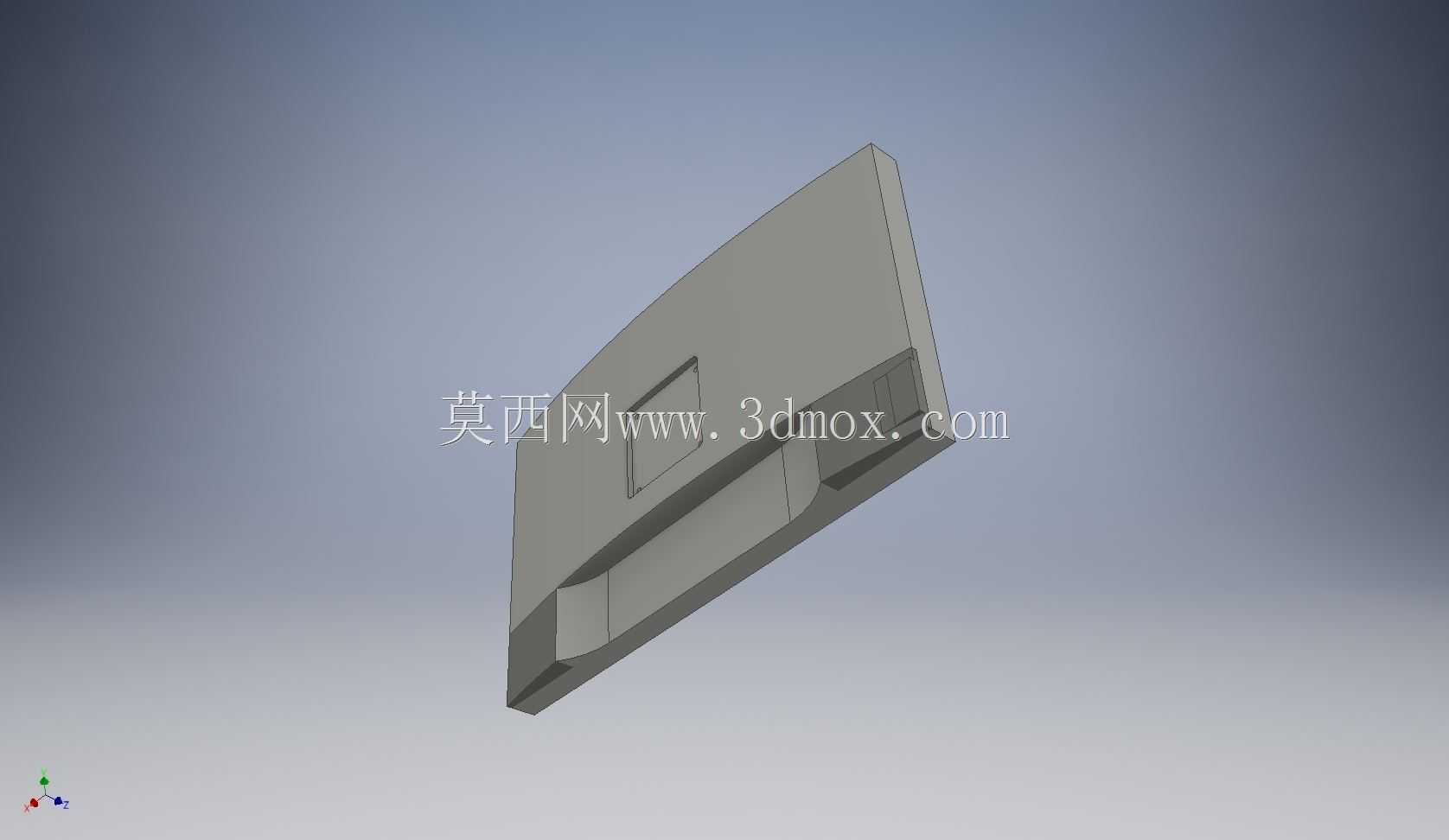

从实际应用场景来看，这类高色域专业显示器常被用在桌面工作站、紧凑型工控操作台、嵌入式可视化终端的方案里，很多场景下为了节省桌面空间，都会采用Vesa100mm标准的壁挂安装，这就要求建模时必须精准还原背部四个安装螺孔的相对位置、安装面的平面度，以及安装面周边的凹凸结构——不少显示器背部靠近Vesa孔位的区域会有散热格栅、接口凹槽或者外壳弧度，如果建模时忽略这些细节，后续做壁挂支架设计时很容易出现支架压到外壳、螺柱长度不匹配导致安装不到位的问题。

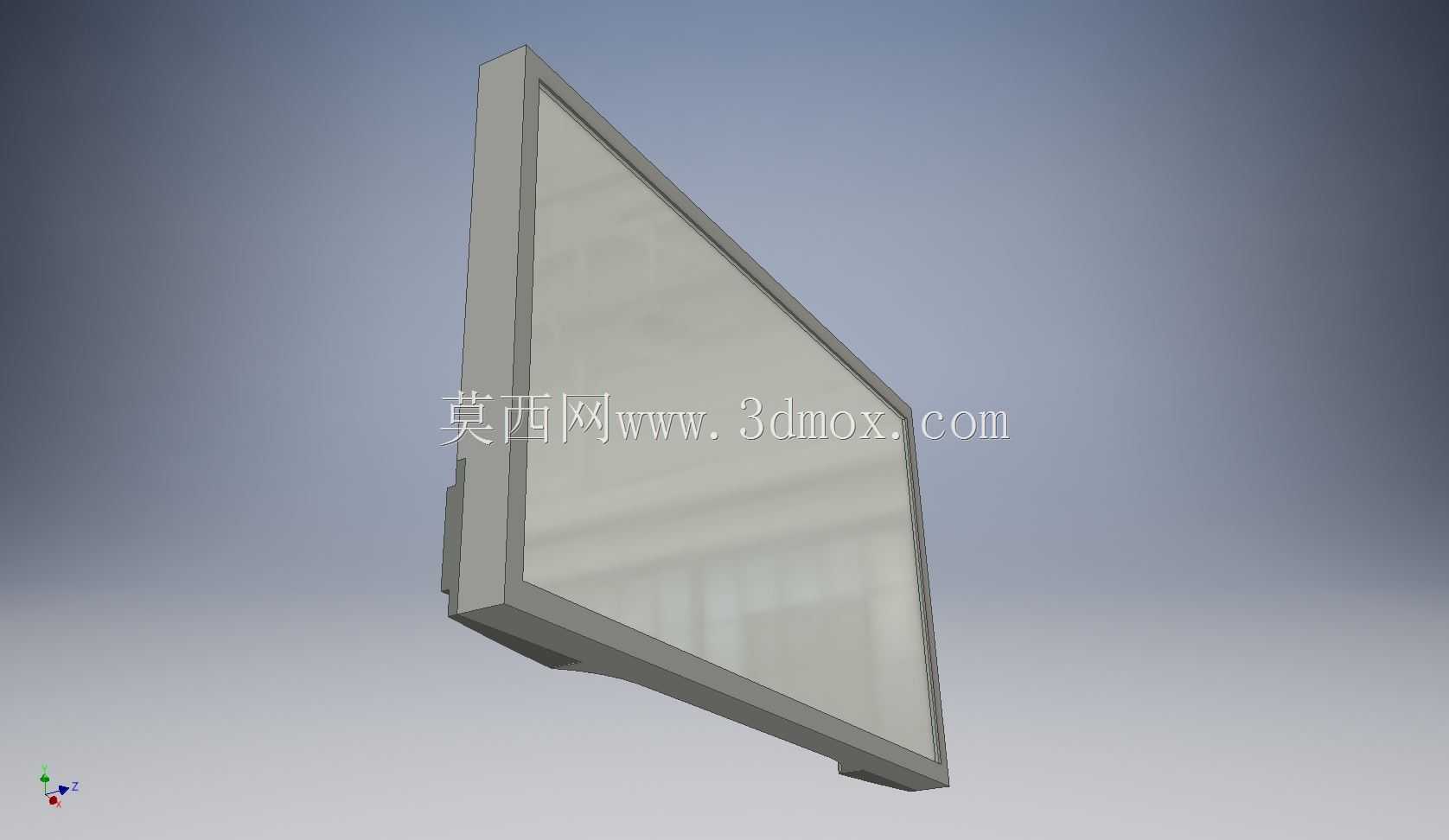

建模过程中优先保证安装相关的尺寸精度，屏幕显示区域的长宽比例、边框的宽窄、屏幕面到背部安装面的垂直距离，都是结构布局时的核心参考尺寸；背部的曲面过渡做了贴合实物的弧度还原，不会出现直角硬边的失真，屏幕边框的阶梯层次、底部的厚度收窄也都做了对应还原，能满足装配干涉检查、整体外观方案评审的需求。对于集成PC设计来说，显示器的整体重量分布虽然在外观模型里不做完全的质心还原，但外轮廓的精准度足够支撑前期的支架承重选型、安装空间预留工作，不用等到拿到实物再调整结构，能大幅缩短前期方案迭代的周期。

日常做设备布局时，很多工程师容易忽略显示器侧面的厚度变化、底部边框的突出尺寸，导致后续安装时屏幕下方的操作空间被挤占，或者壁挂后屏幕俯仰角度调整时碰到后方的安装墙面，这个模型把这些容易遗漏的边界尺寸都做了还原，不管是做桌面支架搭配、壁挂集成方案，还是做操作台的嵌入式安装预留，都能直接调取模型做空间校验，避免二维图纸核对时出现的尺寸漏项问题。
