2英寸一体式轮毂轮辋结构设计

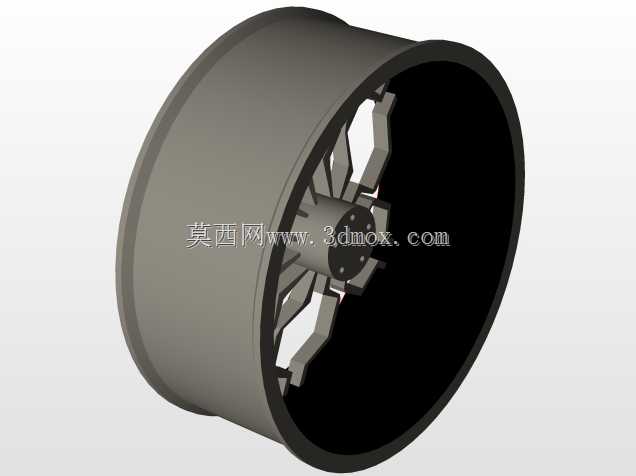

这款2英寸规格的轮体结构，主要面向小型移动平台、微型代步装置、桌面级移动载具以及小型无人行走设备的行走端配套使用，在实际应用场景中，承担承载设备整体重量、传递行走扭矩、缓冲路面小幅冲击的核心作用。从结构设计逻辑来看，轮体采用一体式桶形轮辋搭配内置辐条支撑的布局，轮辋外缘为光滑圆柱面，可适配对应尺寸的橡胶轮胎或防滑包覆层，保证与接触面的足够摩擦力，避免行走过程中出现打滑空转的问题。内置的辐条采用非对称放射状排布，并非传统等角度均匀直辐条设计，每根辐条的截面做了变厚度处理，靠近轮毂安装座的位置厚度更大，向轮辋延伸过程中逐步收窄，这种设计可以在保证整体支撑强度的前提下，尽可能降低轮体自身重量，减少行走端的转动惯量，让小型动力单元驱动时的响应速度更快，启停过程的动力损耗更低。轮毂中心的安装位设置了多组定位卡槽，可直接与对应规格的驱动轴输出端配合，不需要额外加装转接法兰，安装时只需要将轴端卡入定位槽，配合轴向紧固件即可完成固定，安装边界清晰，轮体整体轴向宽度控制在适配小型设备舱体的尺寸范围内，不会突出设备侧方轮廓，避免行走过程中与周边障碍物发生剐蹭。轮辋的内侧做了环形加强凸台，沿着轮辋与辐条的连接位置整圈布置，可抵消轮胎充气或者受压后对轮辋产生的径向扩张力，避免长期负载下轮辋出现形变失圆的问题。辐条与轮毂座、轮辋的连接位置全部做了圆弧过渡处理，没有直角应力集中结构，在承受冲击载荷时，应力可以沿着圆弧面均匀分散，不会在连接位置出现应力断裂的问题。实际选型适配时，需要注意匹配对应宽度的轮胎，轮辋的外缘直径严格对应2英寸轮胎的内圈安装尺寸，过盈量控制在合理区间，既可以保证轮胎安装后不会出现松脱打滑，也不会因为过盈量过大导致轮胎安装困难或者轮辋被撑裂。这类小尺寸轮体的应用场景往往对安装空间有严格限制，因此设计时将辐条的镂空区域做了最大化处理，既可以减重，也能在轮体内部预留出一定的走线空间，方便设备的刹车线束、传感线束从轮体中心穿过，优化整体设备的布线布局，避免线束外露被外物剐蹭破损。
