相扑竞技机器人用Joinmax行走轮结构

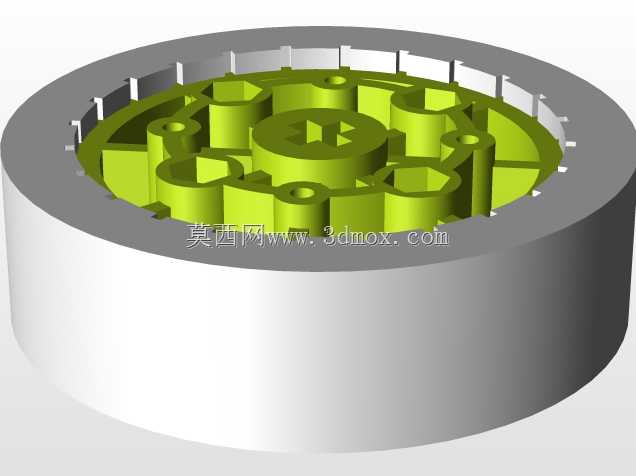

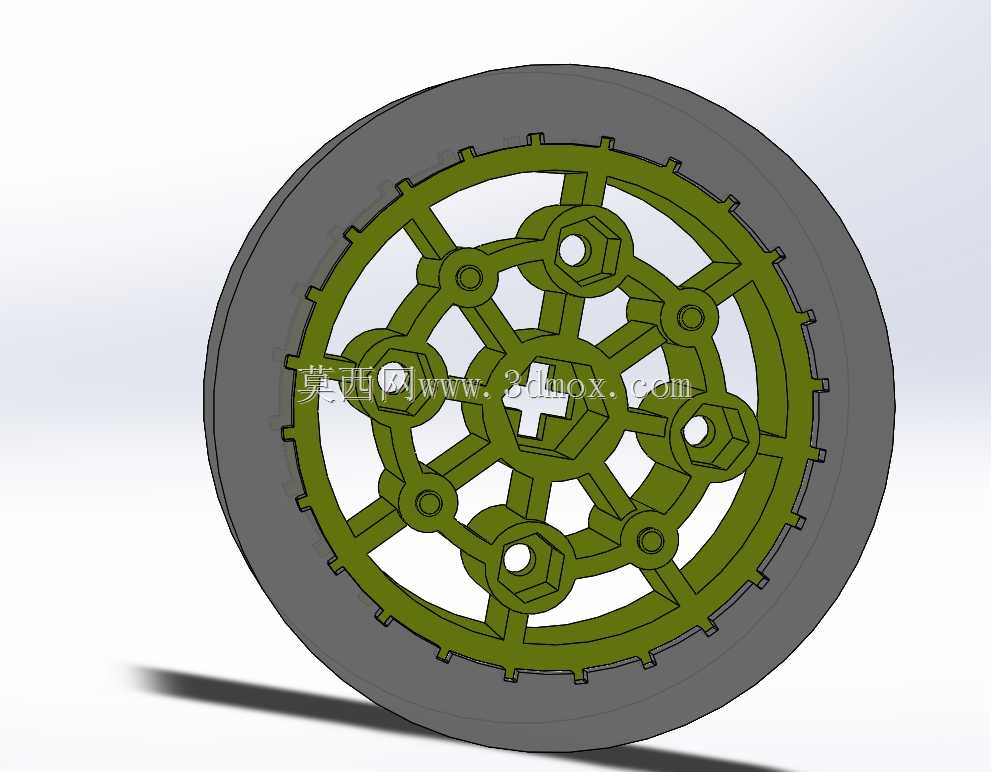

这款轮体结构主要面向小型相扑竞技类机器人的行走端应用，这类竞技机器人在赛事场景中需要在有限的擂台范围内完成推挤、卡位、快速进退等动作，对行走轮的抓附稳定性、结构刚性、安装适配性都有明确的工程要求。从结构设计来看，轮体采用外圈硬质轮辋搭配内部辐条式支撑的构型，外圈轮辋作为与地面直接接触的承载部分，预留了均匀分布的周向卡槽，可根据场地材质不同嵌装防滑胶圈或者摩擦条，避免竞技过程中出现轮面打滑丢转的问题，保证动力输出能够完整传递到接触面。内部支撑结构没有采用传统的直辐条设计，而是做了交错式的加强筋布局，中心位置设置了与驱动轴配合的安装孔位，孔位周边做了加厚的凸台结构，能够分散驱动轴传递的扭矩，避免轮体在频繁正反转、瞬时大扭矩输出的工况下出现轴孔开裂的问题。交错分布的支撑筋在轮体内部形成了多个封闭的腔体结构，在保证整体结构强度的前提下尽可能降低了轮体自身重量，减少行走驱动端的转动惯量，让机器人的启停、转向响应速度更快，适配相扑竞技中需要快速调整位置的动作需求。轮体的外形尺寸为直径52毫米、厚度14毫米，这个尺寸边界刚好适配小型桌面级相扑机器人的底盘安装空间，安装时中心轴孔与驱动电机输出轴配合后，轮体外缘不会超出底盘的侧边轮廓，避免在竞技对抗中轮体被对方机器人勾挂造成行走失效。轮辋的宽度设计也充分考虑了接触面积的需求，14毫米的厚度对应的轮面接触宽度能够提供足够的接地摩擦力，同时不会因为轮面过宽造成转向阻力过大。在实际装配场景中，这类轮体可以直接适配标准的小型直流减速电机输出轴，不需要额外设计转接法兰，内部的支撑筋间隙还可以预留走线空间，方便轮侧加装巡线传感器或者接触式检测元件，不会和轮体的转动部分发生干涉。结构设计上所有的转角位置都做了圆角过渡，没有应力集中的锐角结构，即使在对抗中受到侧向的撞击力，力量也可以通过加强筋均匀分散到整个轮体结构上，不会出现局部断裂的情况。轮体的轴向尺寸控制也经过匹配计算，安装后轮体内侧与底盘侧板的间隙可以控制在1毫米以内，既不会出现转动摩擦，也能避免杂物进入轮体与底盘的缝隙造成卡滞。
