工业气路系统方变圆过渡导流浆箱结构

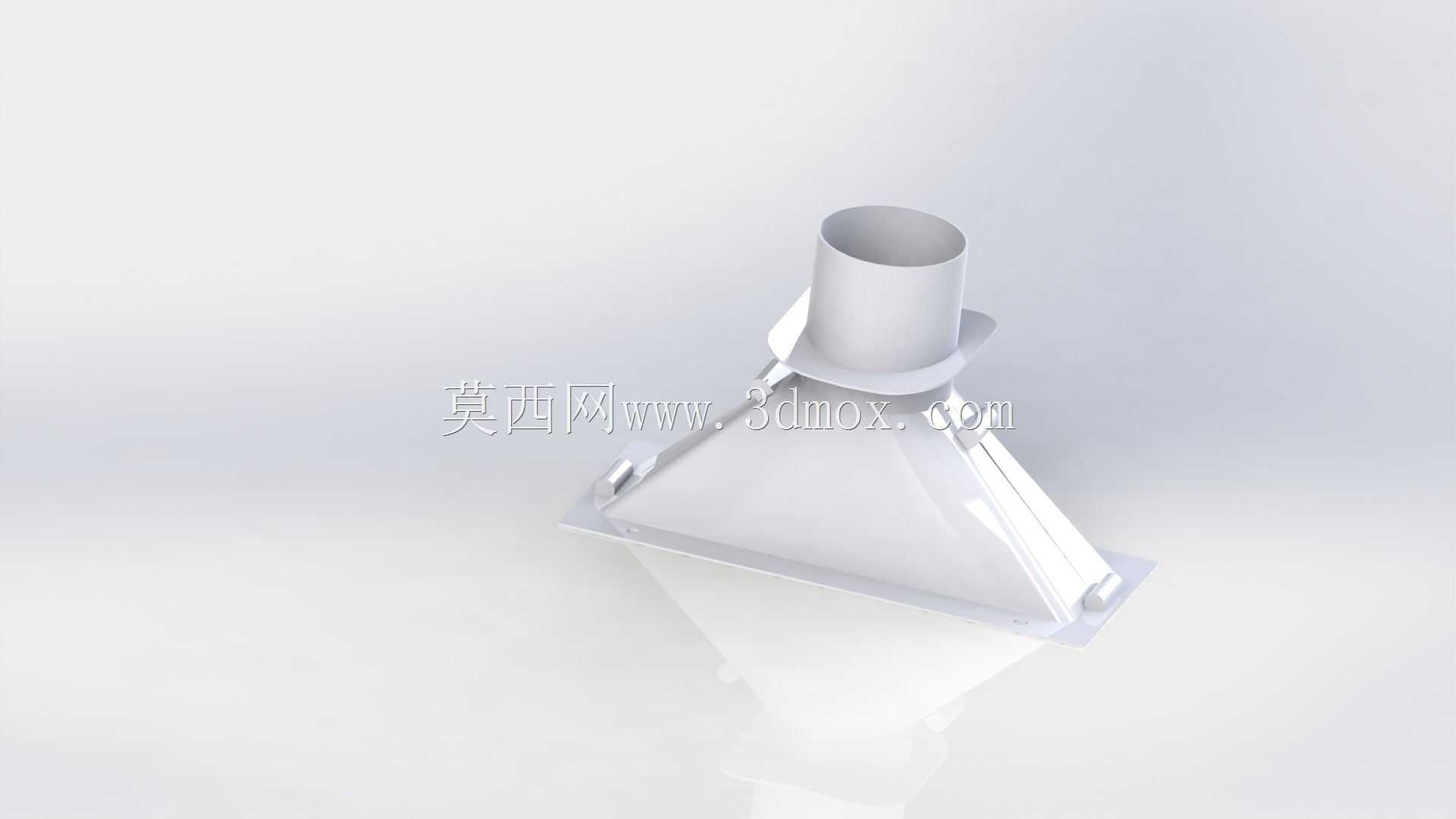

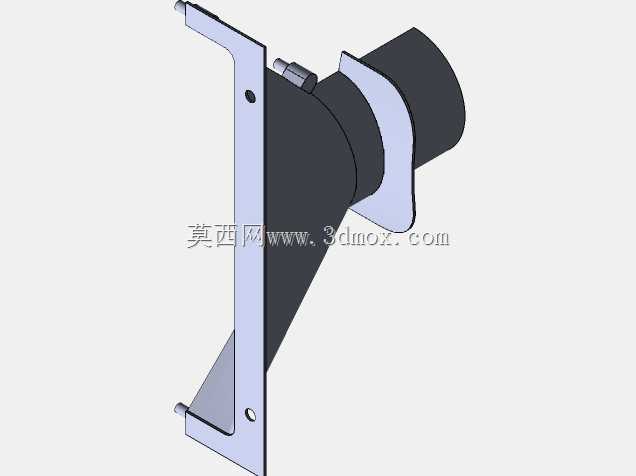

该结构件多用于工业通风除尘、粉体气力输送、集中供料气路系统的管路衔接段，核心作用是实现方形集气腔与圆形竖向输送管路之间的平滑气流过渡，避免截面突变带来的局部压损骤增、流道紊流扰流问题，减少管路内物料沉积、气流啸叫等常见工程问题。从实际应用场景来看，这类部件常安装在产尘工位集气罩上方、料仓排气口、粉体输送管路的汇流段，承接下方方形区域的集气功能，将分散的气流均匀收拢后导入上方圆形主管道，适配常规圆形通风管、气力输送管的安装标准。设计过程中优先考虑气流流场的平顺性，侧壁采用渐变斜角过渡结构，四个斜壁的倾斜角度经过流道校核，避免出现直角死区导致的物料挂壁堆积，上下连接端均设置外翻安装法兰边，法兰边预留对应安装孔位，可直接与下方方形集气口、上方圆形管道通过螺栓紧固，配合密封垫即可实现密封连接，无需额外加工转接件。安装边界方面，下方方形法兰的尺寸适配常规集气口的安装模数，上方圆形接口的外径匹配常用工业通风管的标准管径，整体高度控制在合理区间，不会占用过多竖向安装空间，侧壁的加强筋结构沿斜壁走向布置，在不增加过多壁厚的前提下提升整体结构刚度，避免设备运行过程中气流脉动引发的结构共振、薄壁震颤问题。实际选型使用时，可根据系统风量、输送物料特性调整过渡段的倾斜角度与法兰尺寸，该结构的流道内壁做平滑过渡处理，无突出棱角，既可以用于常规通风排气系统，也可适配轻度粉体输送的气路场景，安装时需保证上下接口的同轴度偏差在允许范围内，避免接口错位引发的流道偏流，长期运行过程中可定期拆卸检查内壁积料情况，外翻法兰的结构设计也降低了拆装维护的难度。
