小容器瓶吹瓶成型模具三维结构设计

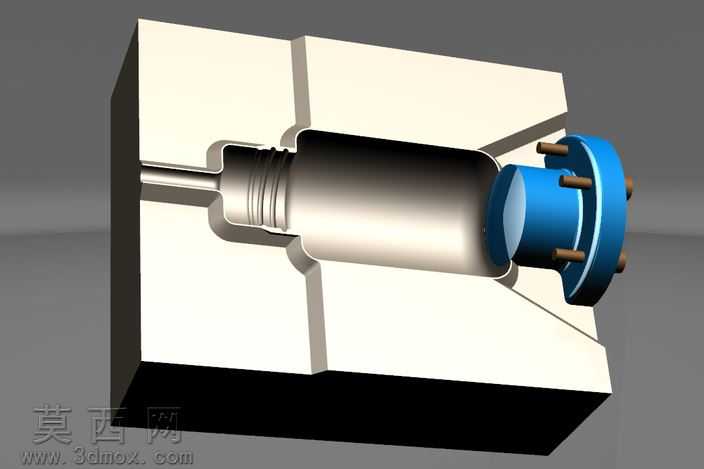

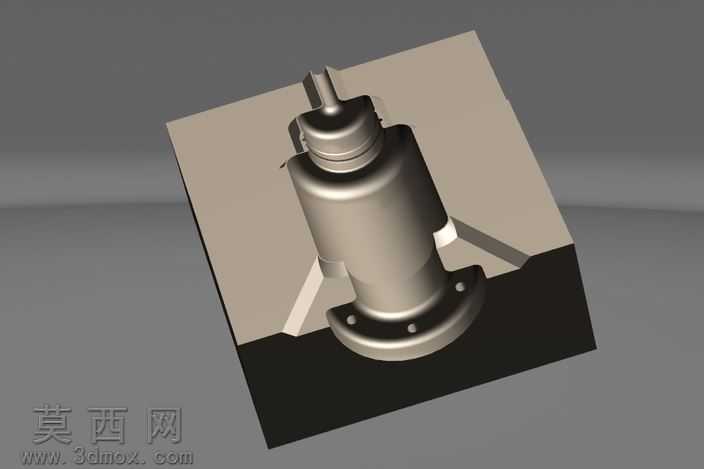

本作品为针对小容量容器瓶开发的吹瓶成型模具三维设计，整体建模过程遵循吹塑模具的工程设计逻辑，在三维建模环境中首先完成了小容器瓶的产品外形逆向推导，依据瓶身的曲面弧度、瓶口螺纹段的成型精度要求、瓶底的圆弧过渡特征，反向构建模具的分型面与型腔轮廓。模型完整还原了吹瓶模具的核心结构：包含对半拆分的定模与动模模仁，模仁部分采用整体式型腔设计，型腔表面严格贴合容器瓶的外轮廓曲面，在瓶口位置预留了嵌件安装位，用于成型瓶口的螺纹与密封端面结构；模具侧端设置了蓝色的吹气接口组件，该组件通过周向均匀分布的紧固螺栓与模体连接，接口内部设计有吹气道，可在合模后向型腔内的型坯通入高压压缩空气，使型坯膨胀贴合型腔内壁完成成型。建模过程中对模仁的合模定位结构做了精细化处理，在模仁分型面周边设计了定位止口，保证合模时两半模的对位精度，避免成型过程中出现错模、飞边等缺陷；材质渲染层面，模仁主体采用了模具钢的金属哑光质感，还原了钢材经精加工后的表面光泽，吹气接口组件做了蓝色阳极氧化的金属质感区分，紧固螺栓采用发黑处理的标准件材质表现，整体渲染效果清晰区分不同功能的结构部件，直观展现模具的装配关系与工作逻辑。设计过程中充分考虑小容器瓶吹塑的工艺需求，在型腔的排气位置、吹气量匹配、冷却水路预留空间等方面都做了对应结构的预留，模体外部的装夹位也按照吹瓶机的安装标准做了适配设计，保证该模具结构可直接对接常规吹瓶生产设备，模型的结构完整性可用于吹塑工艺教学、模具结构认知以及同类型小容器瓶模具的设计参考，完整呈现了吹瓶模具从产品适配到结构落地的全流程设计思路。
