多腔位塑胶注塑模具结构设计方案

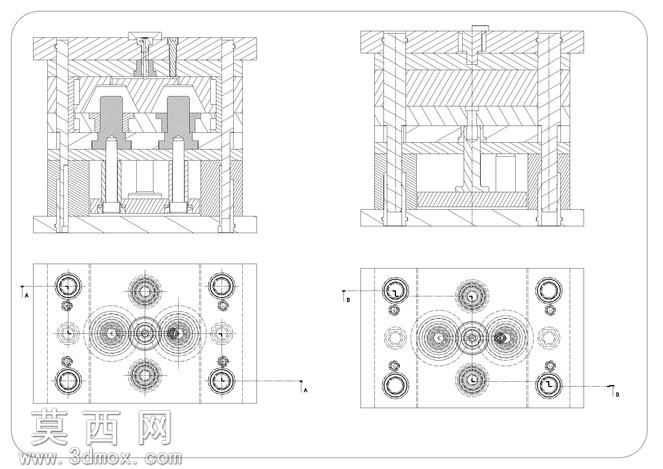

本套塑胶模具采用三维建模软件完成全参数化结构设计，整体为一模多腔的注塑成型布局，可同时完成多个同规格塑胶制品的批量成型作业，有效提升注塑生产的加工效率，降低单制品的成型能耗与生产成本。建模过程中严格遵循注塑模具设计的行业规范，对模具的各个组成系统进行了精细化的结构搭建与参数校验：首先完成模架部分的标准件选型与装配，定模座板、定模板、动模板、动模座板等基础模架零件按照标准模架尺寸参数构建，保证模架整体的装配精度与结构强度，可适配常规卧式注塑机的安装尺寸要求。成型零件部分根据目标塑胶制品的外形结构与尺寸公差要求，分别完成型腔与型芯的三维结构设计，分型面的选取兼顾了制品脱模便利性与成型封胶可靠性，避免成型过程中出现飞边、缺胶等成型缺陷；型腔与型芯的成型表面按照制品外观要求做对应结构处理，保证成型后制品的外观质量与尺寸精度符合设计要求。浇注系统部分采用平衡式流道布局设计，主流道、分流道、浇口的尺寸参数经过匹配计算，保证熔融塑胶可以在相同的压力与温度条件下同时填充各个模腔，确保各模腔成型的制品质量一致，减少因填充不均导致的制品内应力、翘曲变形等问题。冷却系统围绕型腔与型芯的分布位置做环绕式水路设计，水路的直径、间距、进出水位置经过合理规划，可在注塑成型过程中实现模温的均匀调控，缩短制品的冷却定型时间，提升整体成型周期效率，同时避免因模温不均导致的制品收缩不均、尺寸超差问题。脱模机构采用顶杆式脱模设计，顶杆的排布位置对应制品的受力均匀区域，保证脱模过程中制品受力平稳，不会出现顶白、顶穿、变形等脱模缺陷；同时完成了导柱导套导向机构、复位杆复位机构的结构设计，保证模具开合模过程中的运动精度与动作可靠性，避免合模过程中出现型腔型芯错位磕碰的问题。整套三维模型完整还原了模具的装配关系与零件细节，可用于模具加工制造的参考依据，也可作为注塑模具结构设计的学习参考案例，帮助设计人员掌握多腔注塑模具的设计逻辑与结构要点。
