安德马克长条形多轴传动变速箱结构

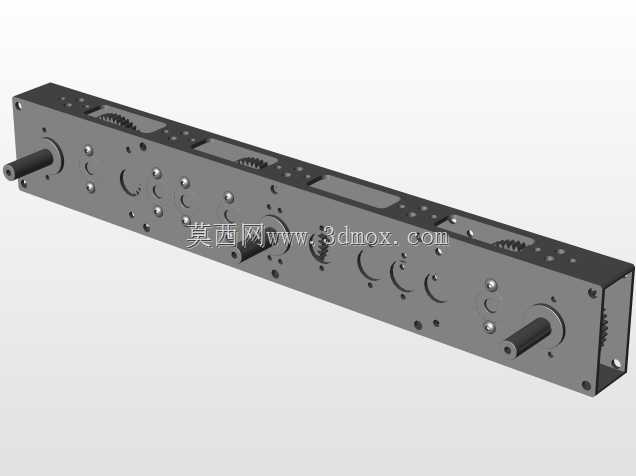

这款长条形布局的多轴传动变速箱，主要适配需要长距离分布式动力输出的专用设备场景，常见于多工位同步作业的自动化生产线、长幅面物料加工设备以及需要沿轴向布置多个执行端的专用机械中，能够将单路输入动力通过内部齿轮组的分流、变速后，从箱体不同位置的输出轴传递至对应执行机构，实现多个工位的转速匹配与动力同步传输。从结构设计来看，箱体采用整体式长条形铣削加工结构，两侧端面预留安装定位孔与连接螺孔，可直接通过螺栓固定在设备的安装基准面上，安装时需保证箱体轴向与设备动力传输方向平行，输入轴与动力源输出端的同轴度误差需控制在机械传动允许的公差范围内，避免运行过程中出现附加径向载荷加剧轴承磨损。箱体上表面开设多处观察与维护窗口，日常运维时可直接通过窗口检查内部齿轮啮合状态、润滑脂存量，无需完全拆解箱体即可完成局部检查与润滑补充，降低设备停机维护的时间成本。内部传动采用多级圆柱齿轮啮合布局，根据不同输出端的转速需求匹配对应齿数的传动齿轮，每根输出轴均通过轴承定位在箱体对应的安装孔位中，轴端伸出箱体的部位设置密封结构，避免内部润滑介质泄漏同时阻挡外界粉尘、切削碎屑进入箱体内部。设计过程中优先考虑了传动刚性与安装空间的平衡，长条形的箱体结构可以直接嵌入设备的长条形安装槽内，无需额外设计复杂的转接安装支架，箱体侧面预留的多个工艺孔既可以作为传动间隙调整的操作孔，也可作为润滑脂的加注通道，不同输出轴的中心距严格匹配对应执行机构的安装间距，选型时可直接根据自身设备的执行端布局核对轴位尺寸，无需额外调整传动链路的布局。箱体外部的多个沉头孔用于箱体上下盖的连接紧固，装配时需按照对角线顺序逐步拧紧螺栓，保证箱体结合面的密封压力均匀，避免出现局部密封不严导致的漏油问题。
