三轴平行轴齿轮变速箱结构设计

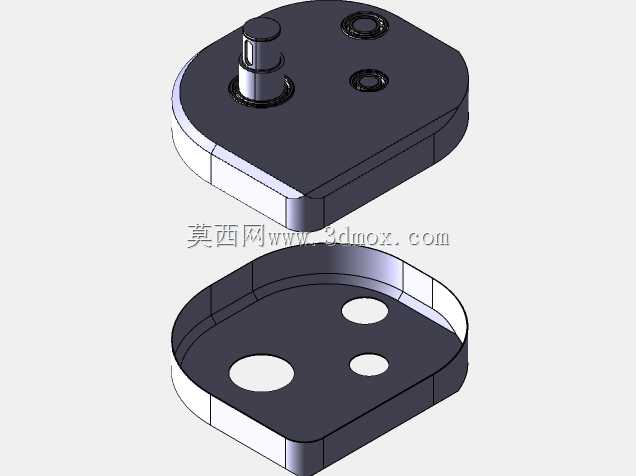

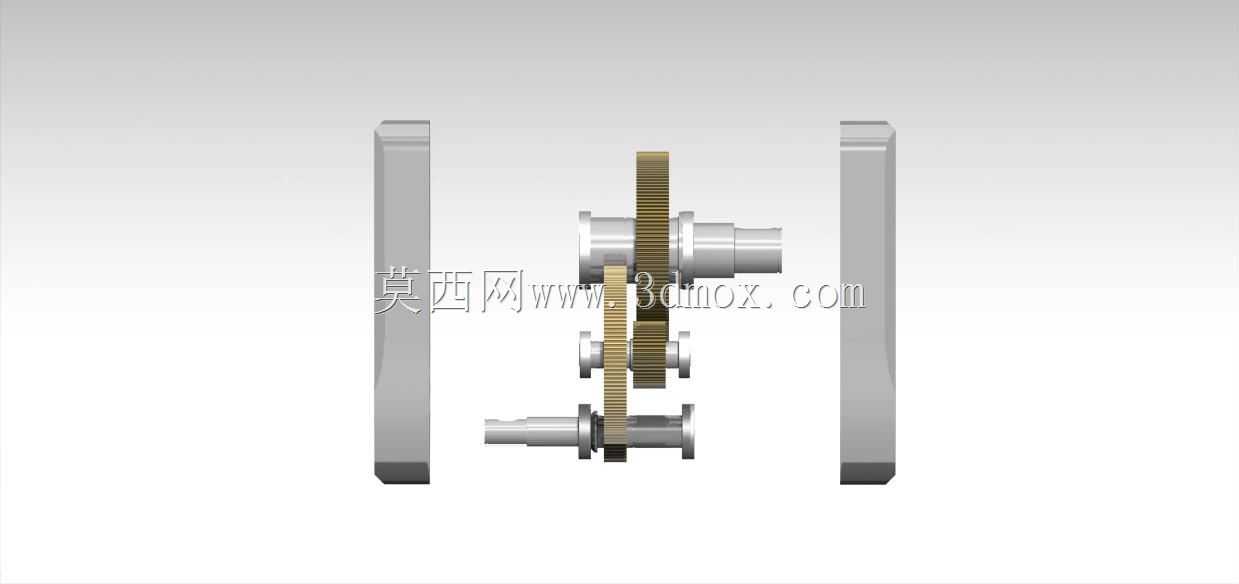

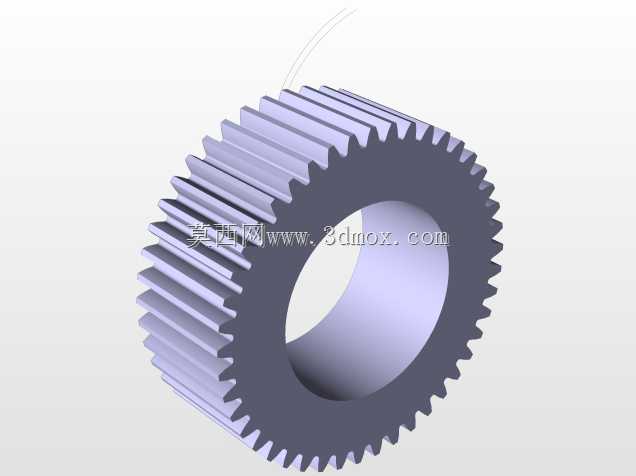

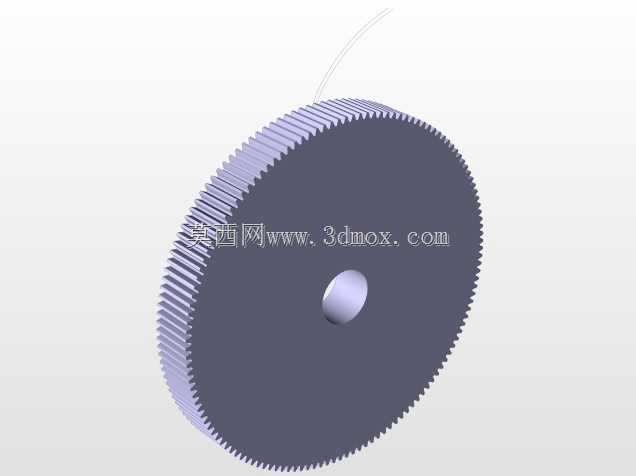

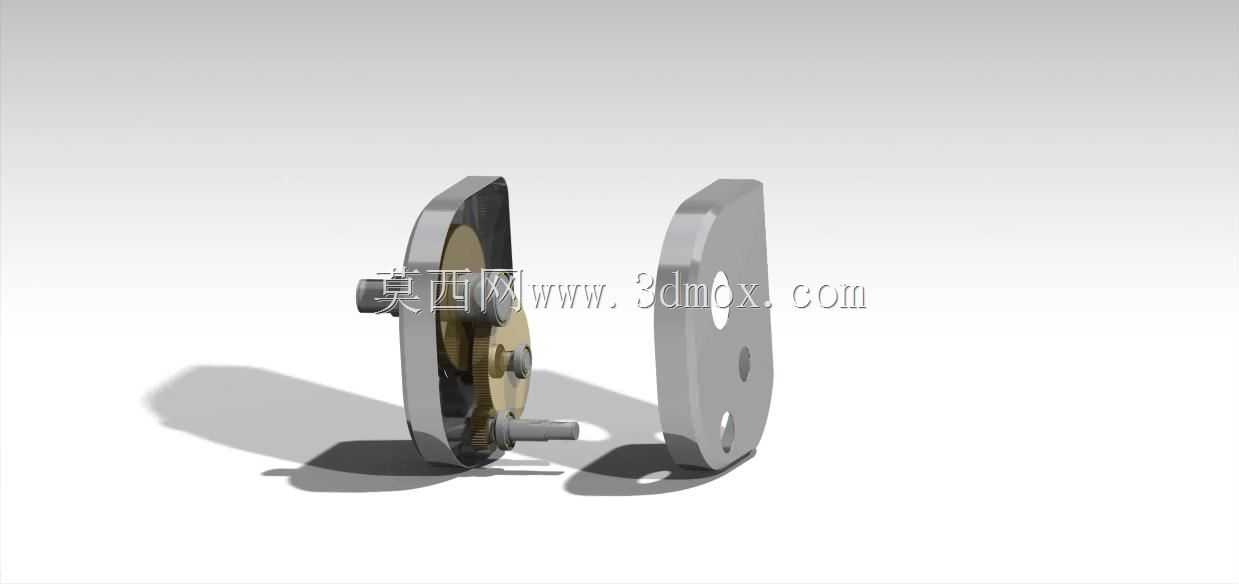

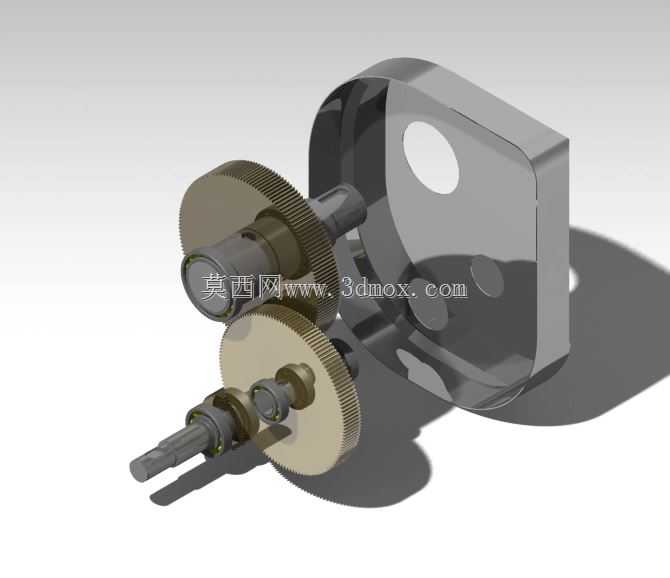

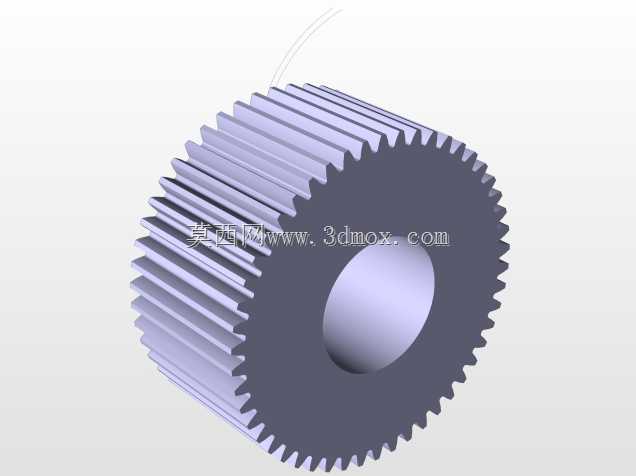

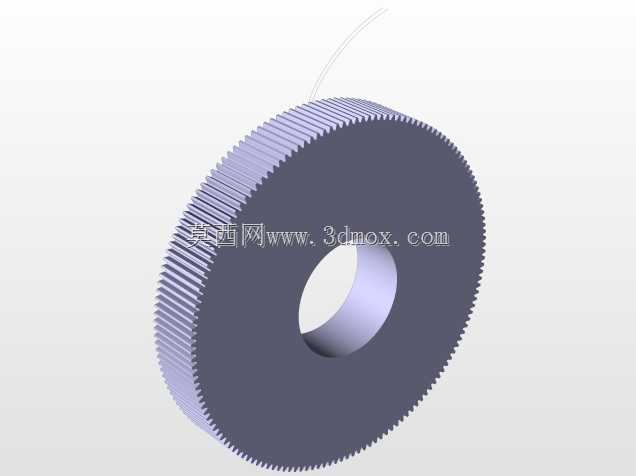

这款三轴平行轴齿轮变速箱，主要面向中小功率传动场景的动力匹配需求，常见于轻工输送设备、小型机床进给机构、农用辅助机具这类需要多级转速切换的传动链路中，承担着动力输入后转速扭矩转换、匹配终端执行件负载特性的核心作用。从结构布局来看，三根传动轴呈平行排布，输入轴、中间轴、输出轴的轴系间距经过严格校核，既保证齿轮啮合的侧隙处于合理区间，避免传动过程中出现卡滞或冲击异响，也控制了箱体的整体轮廓尺寸，适配多数紧凑型安装空间的边界要求。箱体采用半开放剖视视角呈现的结构，侧壁预留的安装孔位可直接对接设备的安装基面，轴伸端的轴径、键槽尺寸均按通用传动接口标准设计，无需额外加工转接件即可完成与动力端、负载端的连接。设计过程中优先考虑了传动比分配的合理性，各级齿轮的模数、齿宽参数经过载荷验算，高速级采用小齿宽齿轮降低转动惯量，低速级匹配大齿宽结构提升扭矩承载能力，齿轮与轴的连接采用平键加轴肩定位的方式，轴系两端配置的轴承可同时承受径向载荷与少量轴向窜动，保证长时间运转下的传动稳定性。箱体的内腔轮廓特意做了避让设计，既给齿轮啮合预留足够的运转空间，也兼顾了润滑脂的存储容积，无需额外配置复杂的润滑管路即可满足日常运转的润滑需求。从安装适配性来看，这款变速箱的输入输出轴中心高、安装孔位间距均参考通用传动件的安装规范，可直接替换同功率段的老旧变速箱部件，降低设备改造的适配成本。实际应用中，这类三轴齿轮箱可通过搭配不同齿数的齿轮组，实现多档位转速输出，匹配不同负载下的转速需求，比如在小型输送线上可根据输送物料的重量调整输出转速，在机床进给机构中可根据加工工况切换进给速度，整体结构没有冗余设计，所有零部件均服务于动力传输的核心功能，拆解装配难度低，后期维护更换齿轮、轴承等易损件时无需复杂专用工具，适合车间运维人员快速完成检修作业。
