多通道光电控制电路板结构设计

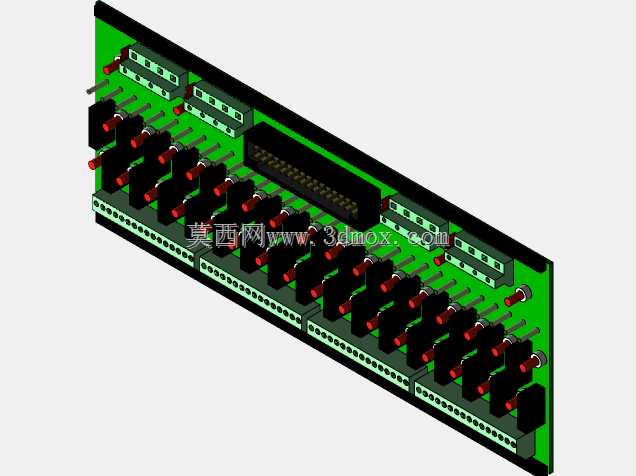

　　这款多通道光电控制板的设计，最初是面向自动化产线的光电传感器信号集中转接场景做的结构开发，日常在3C电子装配线、包装输送线的检测工位上，这类控制板承担着把分散布置的光电开关输出信号统一归集、转接至PLC输入端口的作用，能大幅减少现场布线的杂乱程度，降低后期运维的查线难度。从结构布局来看，整板采用长条形PCB基材作为承载主体，板上沿长度方向等距排布了16路光电信号接入通道，每一路都配套了独立的接线端子、状态指示元件与信号调理元件，通道间距预留了足够的手指操作空间，现场接线时不需要额外使用细长工具辅助，单人就能完成单路线路的拆装维护。板载的两侧分别布置了输入与输出的排针接口，输入侧对应每一路传感器的电源、信号、接地引脚，

　　输出侧采用标准IDC排座，能直接通过排线对接主控柜的IO采集模块，省去了单根线压接端子的工序。设计过程中特意将大尺寸的滤波电容、接插件布置在板体的两端区域，中间通道区域只保留低矮的电子元件，避免元件过高遮挡状态指示灯的视线，现场运维人员站在控制柜前就能直接观察每一路的信号通断状态，不用俯身凑近查看。安装边界上，板体的四个边角预留了标准的M3安装孔位，孔位间距匹配通用的DIN导轨安装支架尺寸，既可以直接通过铜柱固定在电控箱内的安装板上，也能搭配卡扣支架固定在标准35mmDIN导轨上，适配不同的电控柜安装场景。板体边缘预留了3mm的安全爬电距离，高低压走线区域在PCB布局时做了物理分隔，避免强电回路串入信号回路造成元件损坏。

　　每一路通道的接线端子都采用了升降式压线结构，能适配0.5-1.5平方毫米的多股铜芯线，压线后的拉力满足工业现场的抗振动要求，不会因为设备长期运行产生的振动出现接线松脱的问题。板上的信号指示元件采用红色高亮灯珠，在车间正常照明环境下5米范围内就能清晰识别通道状态，不需要额外加装指示面板。
