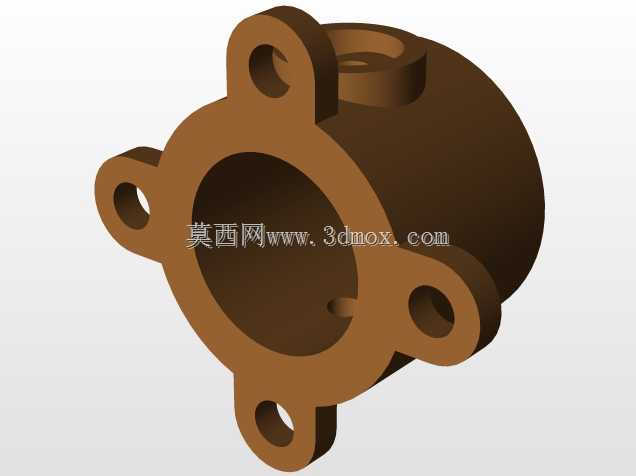

四耳带座法兰式中空连接座结构

这类带四安装耳的中空法兰连接结构，多应用在流体管路布设、小型气动执行元件端部、低压输送管线的节点固定场景中，核心作用是实现两段不同口径管路的对接过渡，同时通过周向均布的安装耳完成组件在设备机架、壁板上的牢靠固定，避免管路运行过程中因介质脉动、设备振动出现接口松脱、密封失效的问题。从结构设计逻辑来看，主体采用一端大口径法兰开口、另一端收窄为小口径凸台的中空腔体构型，大开口端作为主对接面，可匹配对应通径的管路或元件端口，内壁做平滑过渡处理，减少介质流经时的局部阻力，避免出现流道死角造成的介质沉积、压力损失异常。四个安装耳沿法兰端面周向90度均匀分布，每个耳片上预制同轴安装通孔，孔位与法兰中心的同轴度、相邻耳片的角度公差都做了严格约束，安装时可通过螺栓穿过通孔直接固定在安装基面，无需额外设计转接支架，能有效压缩设备装配的空间占用。设计过程中特意将耳片与主体腔体做了加厚过渡处理，避免螺栓锁紧时耳片根部出现应力集中，长期受载下发生断裂变形；小口径凸台端的外径尺寸与常规管路快插接头、卡套接头的适配尺寸匹配，可直接对接小通径管路，减少额外转接件的使用。从安装边界来看，该结构的最大外缘由四个安装耳的外端面决定，安装时需在基面上预留对应直径的圆形操作空间，保证螺栓锁紧工具可正常操作；腔体的轴向长度可根据对接元件的插入深度做适配调整，中空通径的尺寸根据实际输送介质的流量要求确定，耳片上的安装孔孔径可根据选用的螺栓规格做对应调整，整体结构构型简洁，没有多余的冗余结构，铸造成型难度低，适合批量加工生产，在小型流体设备、台式气动装置、实验室小型输送管路系统中都有较高的应用适配性。实际选型应用时，可根据接触介质的腐蚀特性、工作压力等级选择对应的加工材质，常规工况下采用铸铜或工程塑料即可满足使用要求，高压工况下可更换为不锈钢材质，调整对应壁厚即可满足强度要求。
