履带行走机构用滚珠式支重承载轮

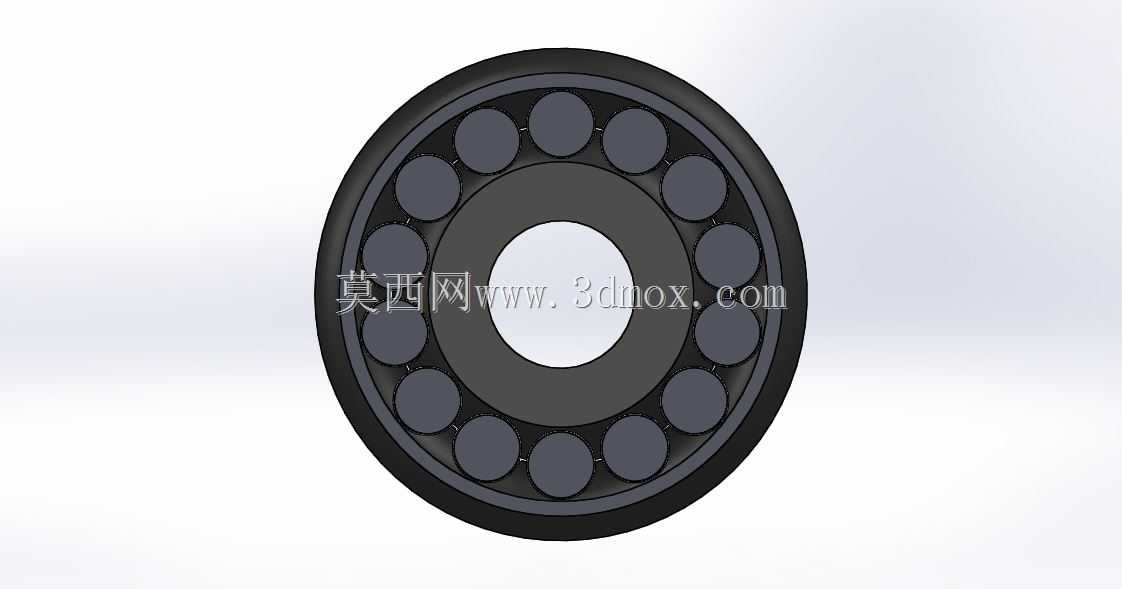

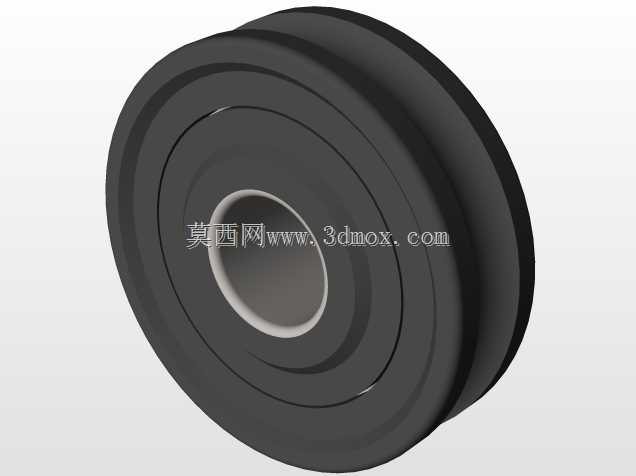

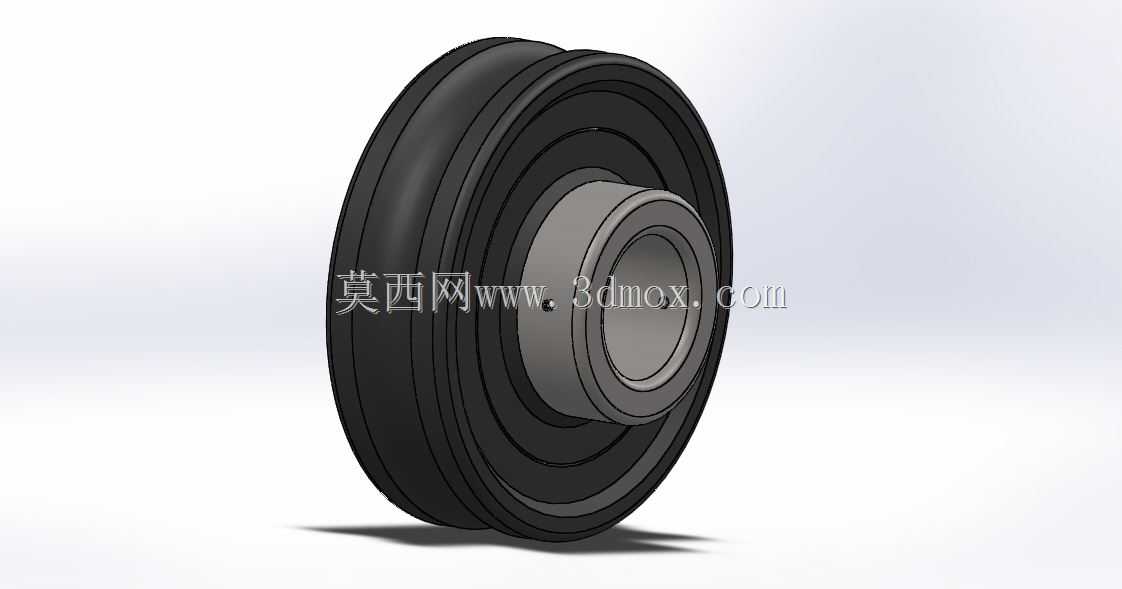

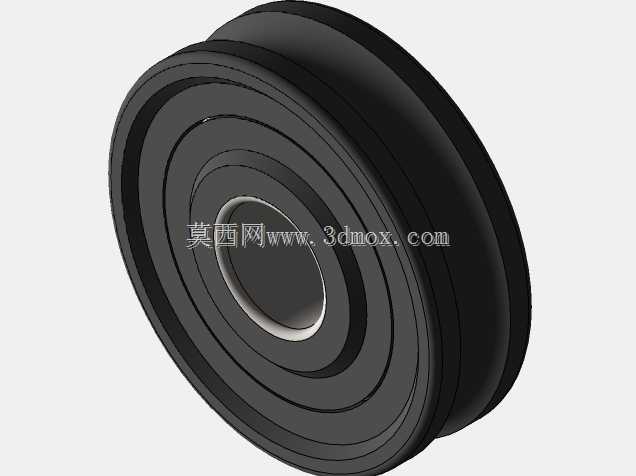

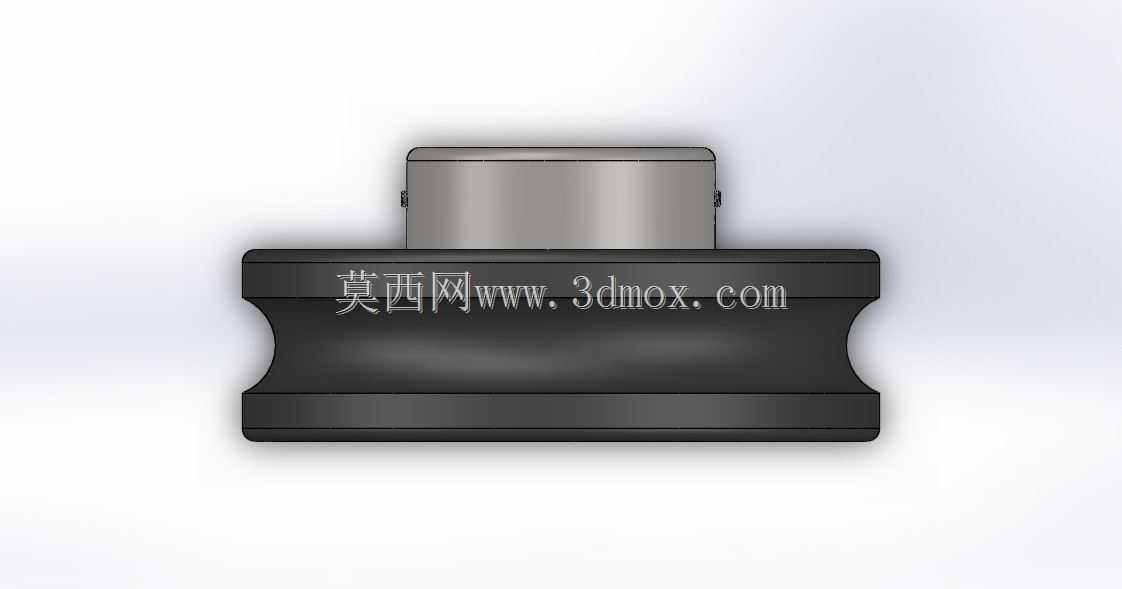

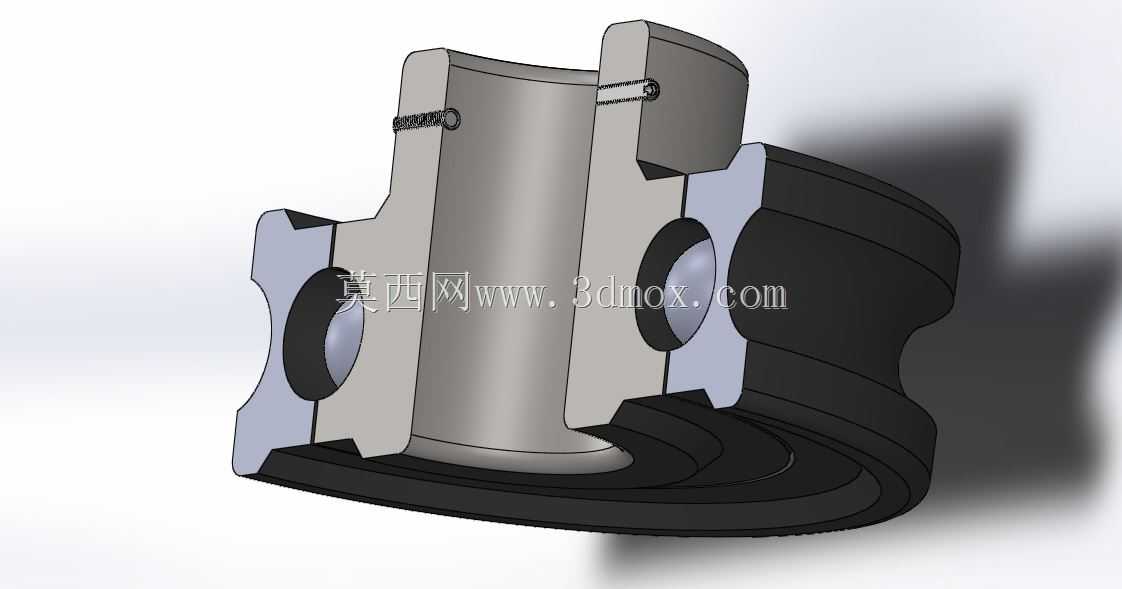

在履带式行走设备的底盘系统中，支重轮是直接承担整机重量、沿履带轨面滚动实现设备行进的核心承载部件，这款滚珠式支重轮将滚动轴承结构与支重轮本体做了集成化设计，区别于传统滑动摩擦式支重轮的结构形式，能有效降低行走过程中的滚动阻力，减少底盘传动系统的功率损耗，尤其适配中小型履带式工程设备、农用履带作业机械的轻量化底盘布局需求。从实际工况适配角度看，这类集成滚珠结构的支重轮，轮体外侧的滚面做了等半径圆弧过渡设计，能和履带板的导向轨面形成稳定的线接触，在设备行进过程中既可以传递垂直方向的整机载荷，也能在设备转向、跨越凹凸路面时承受一定的侧向力，避免轮体从履带轨面脱出。设计过程中，内部的滚珠排布做了等距满装优化，在控制轮体整体径向尺寸的前提下，尽可能增大滚动体的总承载接触面积，让每个滚珠均匀分担径向载荷，避免局部应力集中导致的滚珠碎裂、滚道点蚀问题，同时内圈的安装孔做了基准公差匹配设计，能直接和底盘的固定轮轴配合，安装时不需要额外加装独立的滚动轴承组件，减少了底盘装配时的零件数量，也降低了后续维护过程中轴承对位、密封件安装的操作难度。从安装边界来看，轮体的轴向宽度做了严格的尺寸约束，和标准履带的轨距导向槽尺寸完全匹配，安装时轮体两侧和履带板侧边预留的间隙控制在合理范围，既不会因为间隙过小导致轮体转动时和履带板发生卡滞，也不会因为间隙过大造成行走过程中履带脱轨的风险。轮体的外圈采用整体式淬硬结构设计，滚道面和外部行走面做了同轴度精度控制，转动过程中不会出现径向跳动过大的问题，能保证设备在硬质路面、松软泥地等不同工况下行走时的平顺性，减少履带板受到的额外冲击载荷，延长整个履带行走系统的使用寿命。在实际选型应用中，这类集成滚珠结构的支重轮不需要额外设计复杂的轴承润滑腔结构，配合两侧的密封件就能实现长效润滑，适合长期在户外多尘、泥泞的作业环境中使用，能有效减少日常维护的频次，降低设备运维的综合成本。
