超薄扁平式Nema23步进电机结构设计

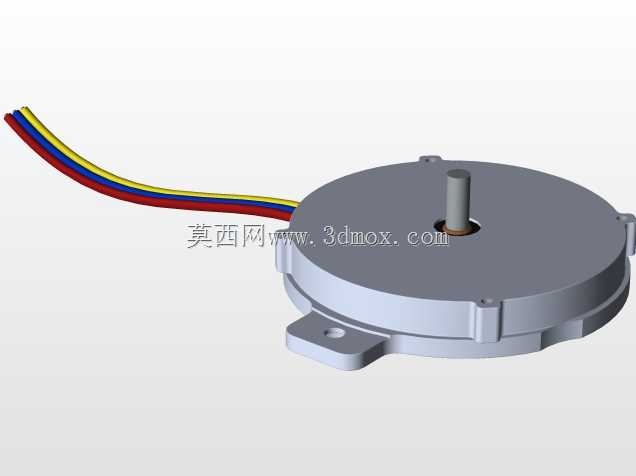

这款扁平结构的Nema23规格步进电机，主要针对安装轴向空间极度受限的自动化设备场景开发，在小型桌面自动化设备、紧凑型3D打印模组、医疗检测仪器送样机构、轻薄型智能传动终端这类对安装厚度有严苛要求的工位上，能够替代常规长度的同规格步进电机，在保证输出扭矩满足轻载传动需求的前提下，大幅压缩动力单元的轴向占用空间。从结构设计逻辑来看，这款电机摒弃了常规步进电机的长筒式定子堆叠方案，将定子绕组沿径向做扁平化排布，转子组件也对应做薄型化适配，输出轴端采用短悬臂支撑结构，在保证轴系径向跳动满足传动精度要求的同时，尽可能缩短轴伸长度，避免薄型结构下轴系刚性不足引发的传动抖动问题。外壳采用一体式拉伸金属壳体搭配侧装固定耳的结构，固定耳上预留的安装孔位完全兼容标准Nema23安装尺寸，设备端无需重新设计安装基座，可直接替换同安装规格的常规步进电机，大幅降低设备改型的结构调整成本。出线端采用侧出三线设计，对应步进电机的两相绕组接线需求，线缆从壳体侧面径向引出，不会额外占用轴向安装空间，适配设备内部走线槽的紧凑排布要求。在安装边界上，这款电机的整体轴向厚度远小于常规Nema23步进电机，安装孔中心距遵循标准57系列步进电机的安装规范，输出轴的轴径、轴伸长度以及D型切边尺寸也与同规格标准电机保持一致，选型替换时无需调整连轴器、同步轮等传动连接件的规格。端盖上预留的定位凸台尺寸也符合通用安装基准要求，装配时可直接嵌入设备安装板的定位沉孔，保证电机输出轴与传动机构的同轴度，减少装配调试的工作量。在实际应用中，这类超薄步进电机多用于需要将动力单元嵌入设备薄型腔体内的场景，比如小型自动化设备的翻盖驱动、轻薄型输送线的辊筒驱动、小型云台的回转驱动等，在这些场景下常规步进电机的轴向长度会超出腔体容纳极限，而这款扁平结构的电机刚好能够在有限的厚度空间内完成动力输出，同时保留Nema23规格电机足够的静扭矩输出能力，避免因电机规格缩小导致的驱动力不足问题。壳体表面做了均匀的氧化防锈处理，固定耳的结构做了圆角过渡处理，避免装配时刮伤操作人员或设备内部线缆，端盖的固定螺丝采用沉头设计，不会突出电机安装平面，保证电机安装后与安装板完全贴合，减少装配间隙带来的传动振动。
