数控设备用步进驱动电机结构设计

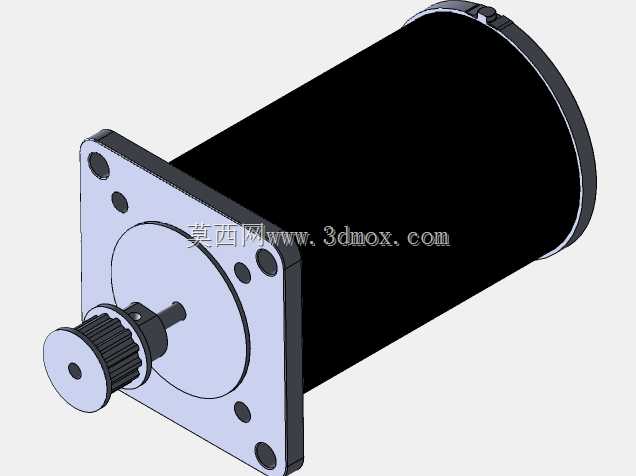

这款驱动元件主要适配桌面级数控雕刻、PCB走线切割类轻型数控设备的运动轴驱动场景，作为X/Y/Z轴的动力输出核心，直接决定设备走位精度与低速运行稳定性。从实际选型适配角度看，前端输出轴预装的同步带轮匹配MXL型同步带传动方案，可通过带传动将动力传递给对应轴的丝杠或光杠传动副，带传动的缓冲特性可抵消轴系启动瞬间的冲击载荷，避免硬连接带来的堵转损伤。

设计层面采用方形法兰安装结构，法兰面预留四个均布的沉头安装孔，安装时可直接嵌入设备安装板的定位止口，通过螺栓锁紧即可完成固定，无需额外设计转接支架，安装基准面与输出轴的同轴度公差控制在0.02mm以内，可有效降低轴系偏摆带来的同步带跳齿问题。机身采用圆柱形密封壳体结构，壳体表面做阳极氧化处理，可适配车间多尘、少量切削液飞溅的工作环境，避免金属碎屑进入定子与转子的配合间隙造成卡滞。

从安装边界来看，方形法兰的安装孔位间距适配市面上主流轻型数控设备的通用安装尺寸，输出轴伸出长度刚好匹配标准同步带轮的安装深度，轴端预留的顶丝孔可直接锁紧同步带轮，无需额外加工轴肩定位。机身长度控制在紧凑区间，不会占用设备过多的内部安装空间，尾部出线方向可根据设备布线需求调整，适配不同走线布局的设备柜体。

功能特性上，这款电机的低速扭矩输出特性适配轻型数控设备的进给速度需求，在0-300rpm转速区间内扭矩波动控制在5%以内，可保证刀具进给速度均匀，避免出现加工面刀纹深浅不一的问题。前端盖内置的深沟球轴承可承受一定的径向载荷，适配同步带传动带来的径向拉力，长时间运行不会出现轴窜动问题。在实际设备调试过程中，该结构的电机无需额外做动平衡校正，安装完成后即可直接接入驱动系统调试参数，可大幅缩短设备组装的调试周期。针对数控设备常见的失步问题，转子的磁极结构做了优化，低速运行时的保持扭矩足够克服传动副的静摩擦力，设备断电后轴系可保持锁止状态，避免主轴头下坠撞坏加工工件。
